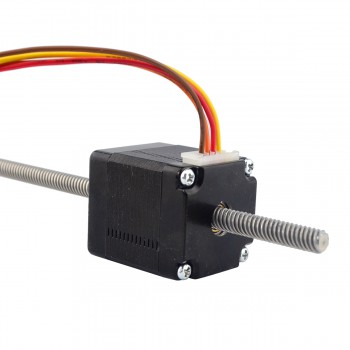

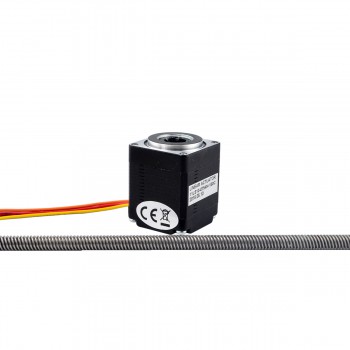

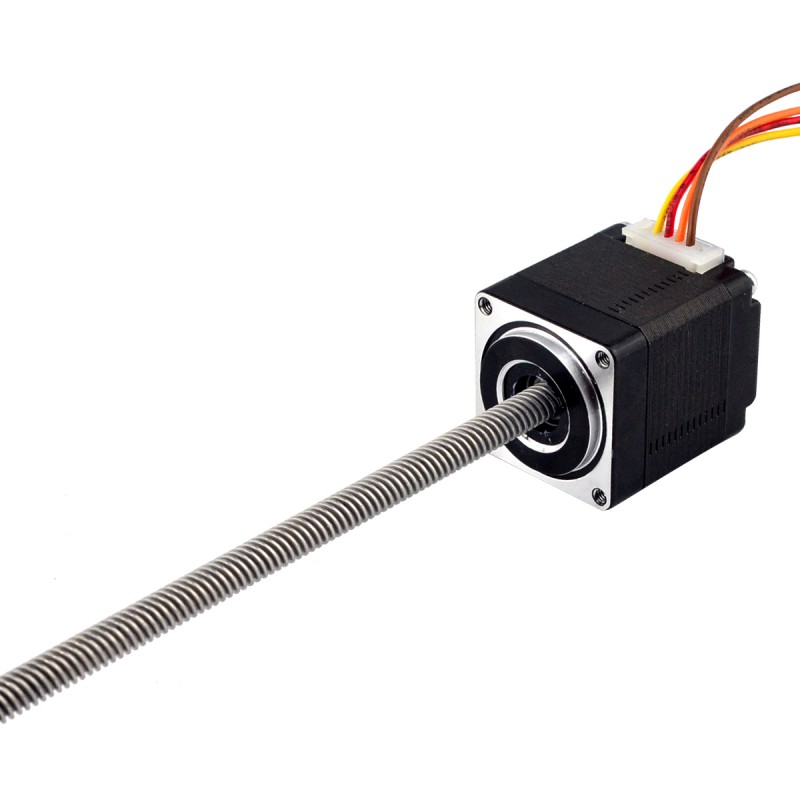

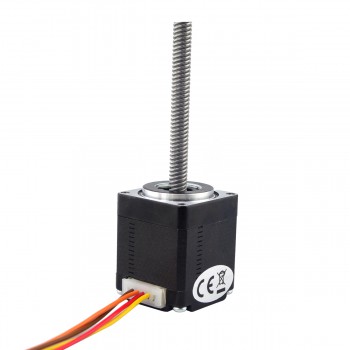

Liniowy silnik krokowy nieuchwytny Nema 11 11N13S0754QE-150RS skok na obrót 4,877mm skok 150mm

Liniowy silnik krokowy nieuchwytny Nema 11 11N13S0754QE-150RS skok na obrót 4,877mm skok 150mm

Ten model jest liniowym silnikiem krokowym klasy ekonomicznej, określanym jako nieuchwytny siłownik liniowy NEMA 11 (non-captive). Konstrukcja składa się z silnika krokowego NEMA 11 o długości korpusu 34 mm, kącie kroku 1,8° oraz prądzie znamionowym 0,75 A, a także ze śruby liniowej Tr5,56×4,8768 o długości 150 mm.

Specyfikacja elektryczna

Numer części producenta: 11N13S0754QE-150RS(11LS13-0754N-150C)

Typ silnika: Liniowy silnik krokowy nieuchwytny

Kąt kroku: 1,8 stopnia

Minimal Thrust: 0,64N(300pps)

Prąd znamionowy na fazę: 0,75A

Rezystancja fazowa: 3,2omów

Napięcie: 2,4V

Indukcyjność: 2,0mH ± 20%(1KHz)

Dane fizyczne

Wymiary ramy: 28 x 28mm

Długość korpusu: 34mm

Długość śruby pociągowej: 150mm(3,937")

Średnica śruby pociągowej: Φ5,56mm(0,2189")

Skok/krok: 0,024384mm(0,00096")

Skok/obrót: 4,8768mm(0,192")

Liczba wyprowadzeń: 4

Długość wyprowadzeń: 300mm

Waga: 150g

Połączenie

Obróbka końcówek śrub pociągowych

Nakrętka bezluzowa

SILNIKKROKOWY oferuje nakrętkę bezluzową do siłowników liniowych z zewnętrzną śrubą pociągową (z wyjątkiem rozmiaru 34) oraz siłowników liniowych z niezablokowaną śrubą pociągową (z wyjątkiem rozmiarów 24 i 34).

Po milionach cykli powinien występować nominalny luz między śrubą pociągową a standardową plastikową nakrętką SILNIKKROKOWY. SILNIKKROKOWY gwarantuje kilka milionów cykli, ale luz fizyczny może zostać zwiększony. Aby zmniejszyć lub wyeliminować luz, SILNIKKROKOWY oferuje sprężynową konstrukcję nakrętki bezluzowej.

Enkodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery z wyjściem indeksowanym lub nieindeksowanym oraz z wyjściem przelotowym, pojedynczym lub różnicowym.

Można również swobodnie wybierać różne rozdzielczości, co ułatwia i precyzuje pozycjonowanie.

Wszystkie standardowe enkodery SILNIKKROKOWY są optyczne i inkrementalne. Wybierając enkoder, należy dokładnie rozważyć dostępne opcje, zwłaszcza rozmiar, rozdzielczość, indeks i metodę wyjścia.

Hamulce

Szczególnie w zastosowaniach pionowych lub w celu zabezpieczenia silników przed nagłym wyłączeniem, standardowe hamulce SILNIKKROKOWY do rozmiarów NEMA14, 17, 23, 24 i 34 pomogą zmniejszyć obawy klientów.

Okablowanie, kable i złącza

Przewody lub złącza luźne

Przewody skręcane

Rury termokurczliwe lub rozprężne

Osłony kablowe

Śruba pokryta teflonem

Jeśli aplikacje klienta wymagają bezsmarowego połączenia śruby i nakrętki, SILNIKKROKOWY oferuje śrubę pociągową pokrytą teflonem do siłowników liniowych krokowych.

Siłownik liniowy krokowy pokryty teflonem do śrub pociągowych zapewnia dłuższą żywotność i lepsze generowanie siły ciągu w porównaniu z konwencjonalnymi śrubami pociągowymi SUS.

Powłoka teflonowa może być stosowana w całym asortymencie śrub pociągowych oferowanych przez SILNIKKROKOWY oraz we wszystkich typach siłowników liniowych, takich jak zewnętrzne, niewypadające i wypadające.

Dodatkowo, nakrętka bezluzowa może być również stosowana ze śrubą pokrytą teflonem.
