Liniowy silnik krokowy nieuchwytny Nema 17 skok na obrót 8mm 17LS13-0404N-150G
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:137,49zł

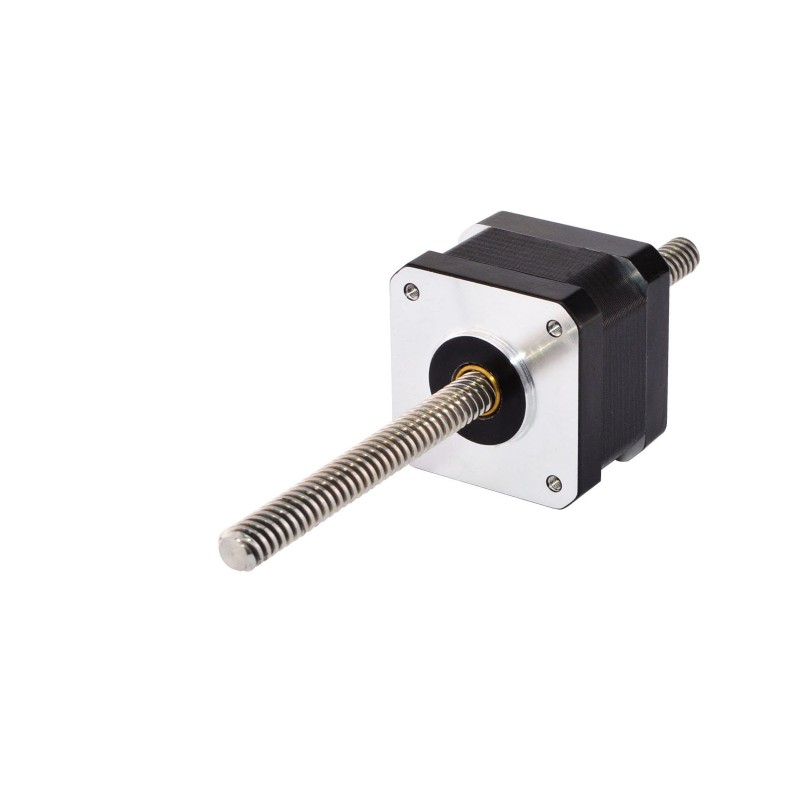

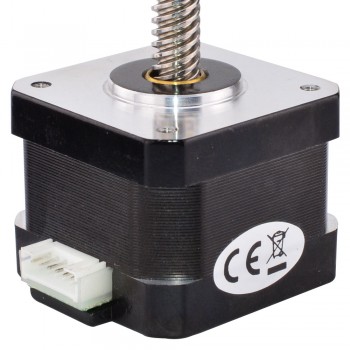

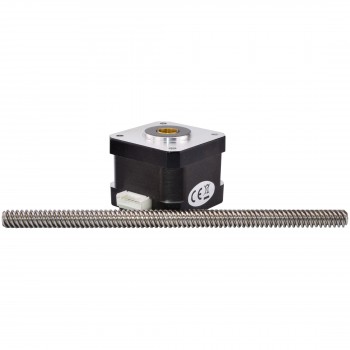

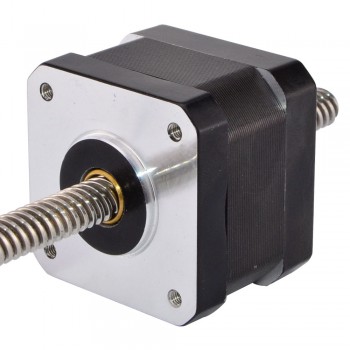

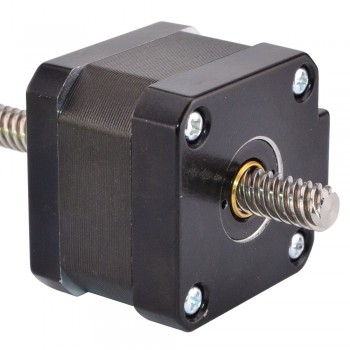

Liniowy silnik krokowy nieuchwytny Nema 17 skok na obrót 8mm 17LS13-0404N-150G
Ten model to ekonomiczny liniowy silnik krokowy, określany jako nieuchwytny (non-captive) siłownik liniowy NEMA 17. Zespół składa się z silnika krokowego NEMA 17 o długości korpusu 34 mm, kącie kroku 1,8° i prądzie znamionowym 0,4 A oraz ze śruby liniowej Tr8×8 o długości 150 mm. Skok liniowy wynosi 8 mm na jeden obrót.
Specyfikacja elektryczna
- Numer części producenta: 17LS13-0404N-150G
- Typ silnika: Liniowy silnik krokowy nieuchwytny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 26Ncm
- Prąd znamionowy na fazę: 0,4A
- Rezystancja fazowa 30omów
- Napięcie: 12V
- Indukcyjność: 37mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 42 x 42mm
- Długość korpusu: 34mm
- Długość śruby pociągowej: 150mm
- Średnica śruby pociągowej: Φ8mm
- Skok/krok: 0,04mm
- Skok/obrót: 8mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 400mm
- Waga: 400g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czerwony
|
Szary
|
Żółty
|
Zielony
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 26 |
| Moment trzymania (uncji cala) | 36,8 |
| Indukcyjność (mH) | 37 |
| Typ silnika | Niezablokowany |
| Rezystancja fazowa (om) | 30 |
| Prąd znamionowy (A) | 0,4 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 34 |
| Wymiary ramy (mm) | 42x42 |
| Średnica śruby pociągowej (mm) | 8 |
| Długość śruby pociągowej (mm) | 150 |
| Skok/obrót śruby pociągowej (mm) | 8 |
| Skok/krok (mm) | 0,04 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 400 |
