Liniowy silnik krokowy nieuchwytny Nema 23 2A skok na obrót 2mm 23LS18-2004E-300N
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:214,19zł
Liniowy silnik krokowy nieuchwytny Nema 23 2A skok na obrót 2mm 23LS18-2004E-300N

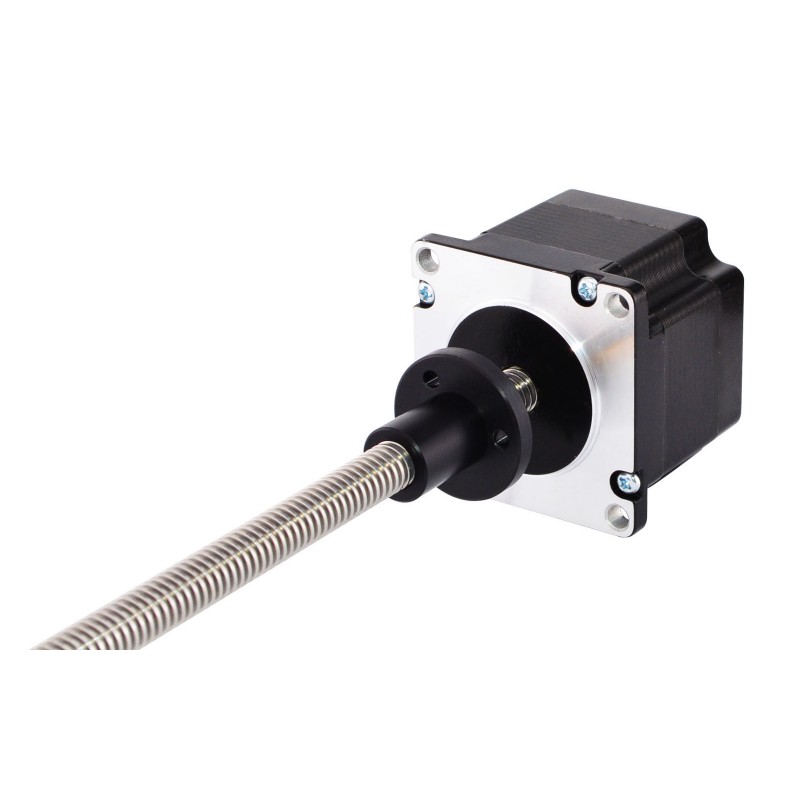

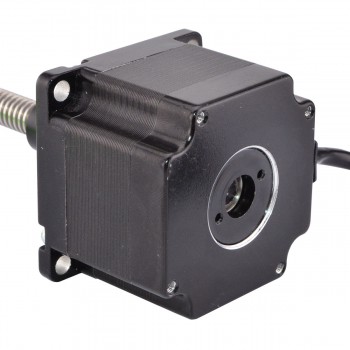

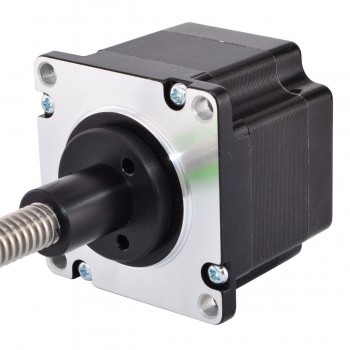

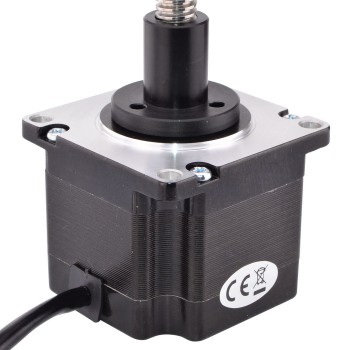

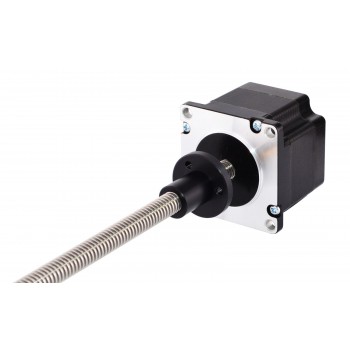

Ten model to ekonomiczny liniowy silnik krokowy w wersji nieuchwytnej (non-captive), oznaczony jako NEMA 23. Część silnikowa to silnik krokowy NEMA 23 o długości korpusu 45 mm, kącie kroku 1,8° i prądzie znamionowym 2 A. Zintegrowany z gwintowanym prętem Tr10x2 o długości 300 mm, wzdłuż którego porusza się nakrętka POM. Skok liniowy wynosi 2 mm na jeden obrót.
Specyfikacja elektryczna
- Numer części producenta: 23LS18-2004E-300N
- Typ silnika: Silnik krokowy bipolarny
- Moment trzymania: 0,7Nm
- Prąd znamionowy na fazę: 2,0A
- Rezystancja fazowa 1,63omów
- Napięcie: 3,26V
- Indukcyjność: 5,8mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 57 x 57mm
- Długość silnika: 45mm
- Długość śruby pociągowej: 300mm

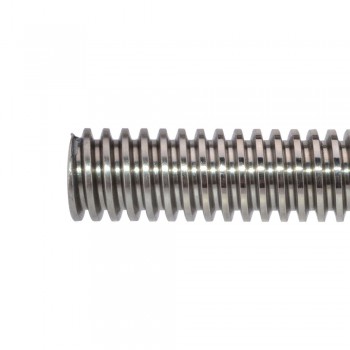

- Średnica śruby pociągowej: Φ10mm
- Skok/krok: 0,01mm
- Skok/obrót: 2mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 500mm
- Waga: 650g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 70 |
| Moment trzymania (uncji cala) | 99 |
| Indukcyjność (mH) | 5,8 |
| Typ silnika | Zewnętrzny |
| Rezystancja fazowa (om) | 1,63 |
| Prąd znamionowy (A) | 2 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 45 |
| Wymiary ramy (mm) | 57x57 |
| Średnica śruby pociągowej (mm) | 10 |
| Długość śruby pociągowej (mm) | 300 |
| Skok/obrót śruby pociągowej (mm) | 2 |
| Skok/krok (mm) | 0,01 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 500 |
