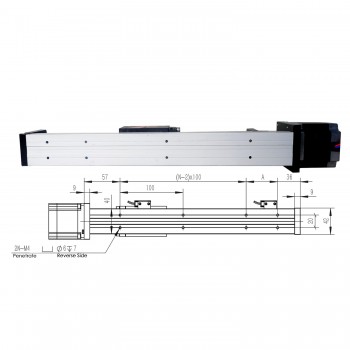

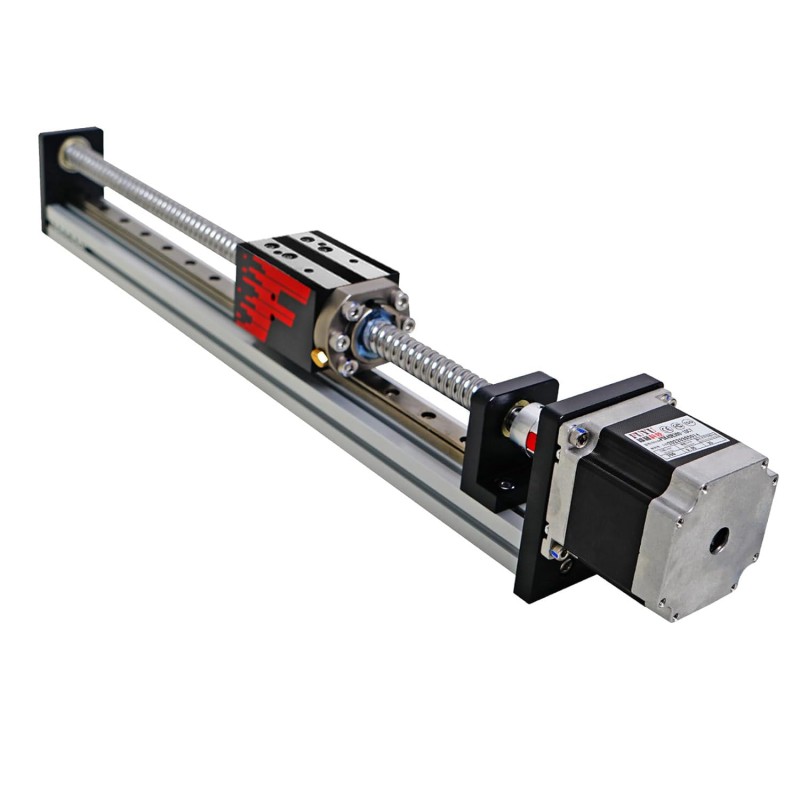

Prowadnice liniowe z śrubą kulową FSL40 50-1000 mm z silnikiem krokowym Nema 23

Prowadnice liniowe z śrubą kulową FSL40 50-1000 mm z silnikiem krokowym Nema 23

Cechy:

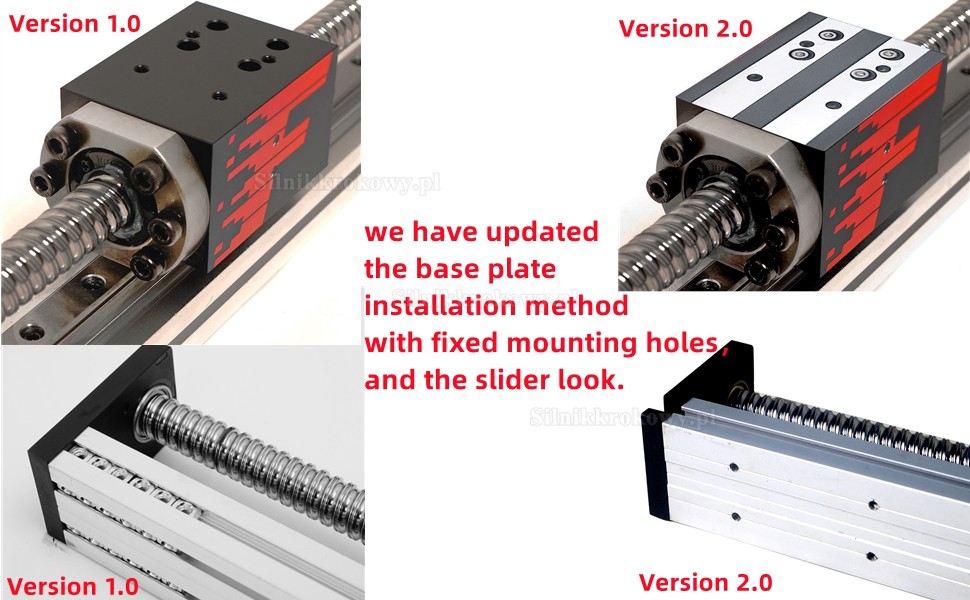

FSL40/FSK40 to ten sam moduł liniowy, z udoskonaloną metodą montażu płyty bazowej, z otworami montażowymi na stałe.

Należy pamiętać, że niektóre moduły są w wersji 1.0 lub 2.0 w okresie aktualizacji. Aby określić wersję, prosimy o kontakt przed zakupem.

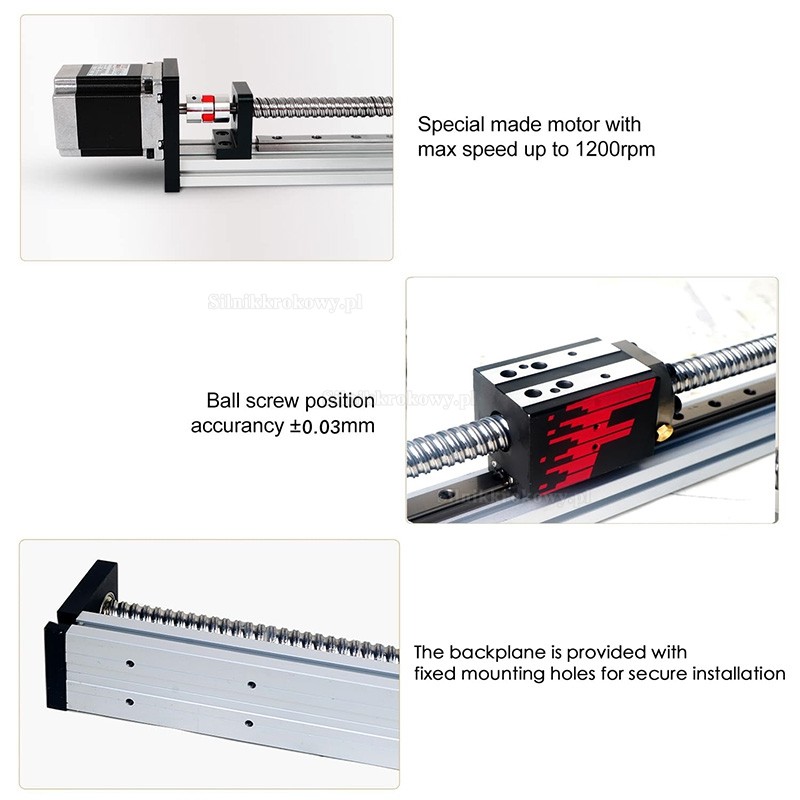

Specjalnie wykonany silnik krokowy Nema 23 o maksymalnej prędkości do 1200 obr./min.

Wysokiej jakości śruba kulowa o dokładności do ±0,03 mm, zapewniająca również cichą pracę. Oksydowane aluminium zapobiega rdzewieniu, a dodatkowa jednostka podtrzymująca zapewnia zwiększoną stabilność.

Oferujemy prowadnice liniowe o różnych długościach skoku, od 50 mm do 1000 mm, do urządzeń CNC.

Zastosowania prowadnic liniowych:

Precyzyjne pozycjonowanie, dozowanie, malowanie natryskowe, kontrola wizualna, przesuwanie, chwytanie, cięcie i spawanie, automatyczny montaż, automatyczne blokowanie śrub, paletyzacja itp.

Specyfikacja:

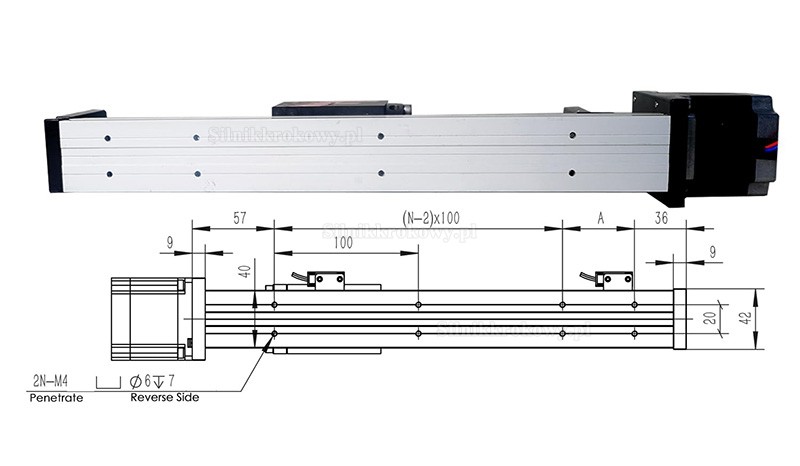

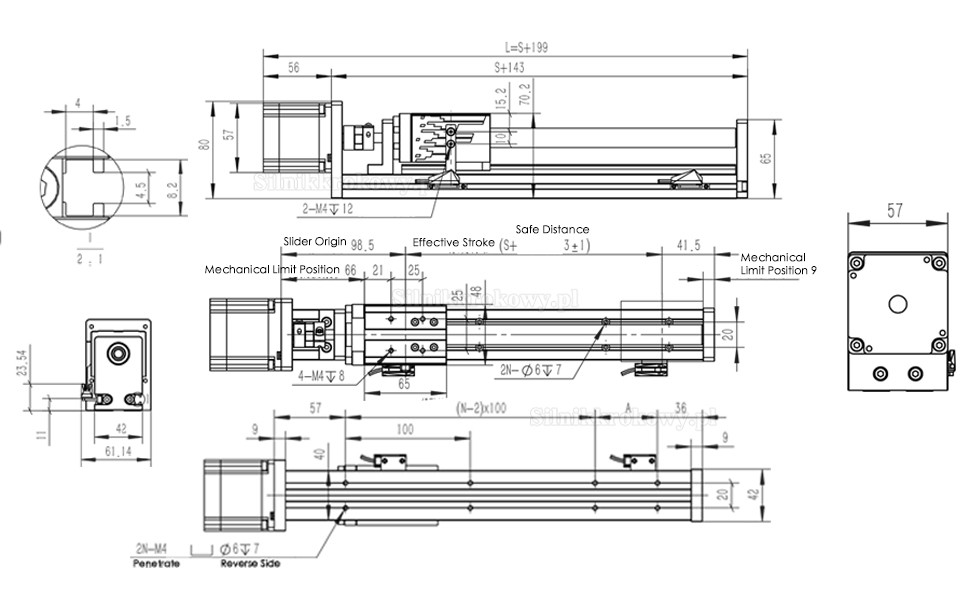

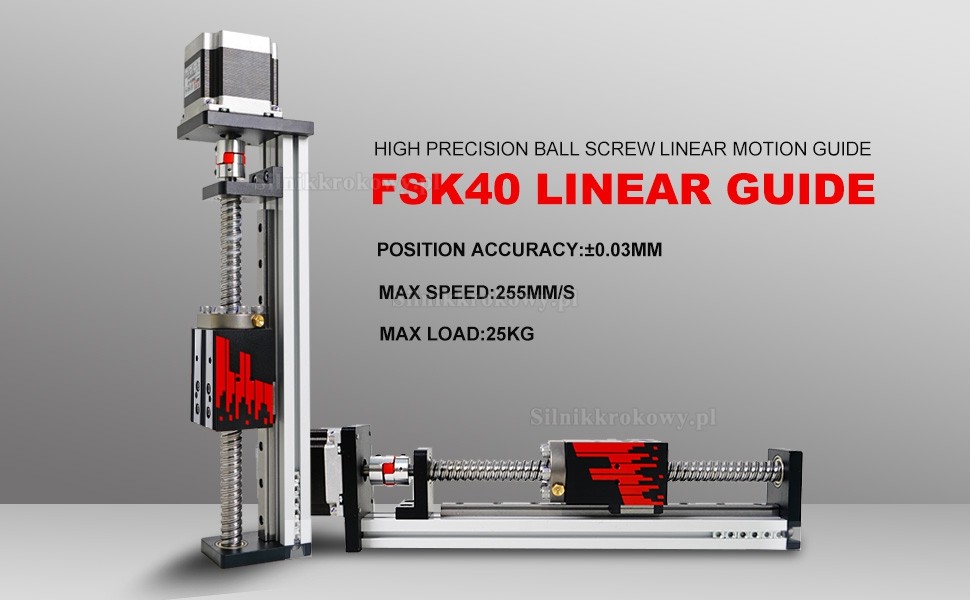

Wymiary i wydajność prowadnicy liniowej FSK40

Domyślny silnik krokowy

Model śruby kulowej: C7 G1610

Skok efektywny: 50-1000mm

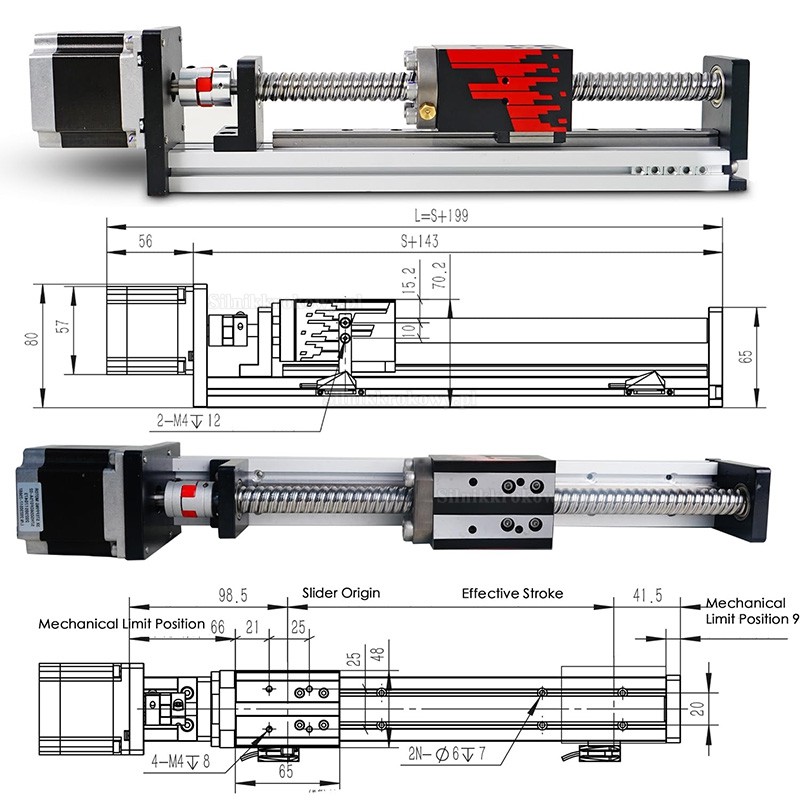

Całkowita długość prowadnicy liniowej:Skok+143mm

Wysokość całkowita: 80mm.

Szerokość prowadnicy: 40mm

Parametry silnika Nema 23

Kąt kroku:1,8°

Rozmiar kołnierza silnika: 57mm

Długość silnika: 56mm

Moment trzymania: 0.95 N.m

Prąd: 2,0A

Dokładność pozycjonowania: ±0.03mm

Maksymalny ciąg [N]: 188

WEAR-RESISTANT AND DURABLE,SIMPLE STRUCTURE

Maksymalne obciążenie poziome: 25kg

Maksymalne obciążenie pionowe: 20kg

Maksymalne obciążenie przy montażu bocznym:15kg

Maksymalne obciążenie przy montażu odwróconym Nośność:15kg

Bez prędkości ładowania: 255 mm/s

Maksymalna prędkość pozioma: 200mm/s[max loading]

Maksymalna prędkość pionowa: 80mm/s[max loading]

Maksymalna prędkość montażu bocznego:150mm/s

Maksymalna prędkość montażu inwersyjnego:150mm/s

Parametry techniczne:
