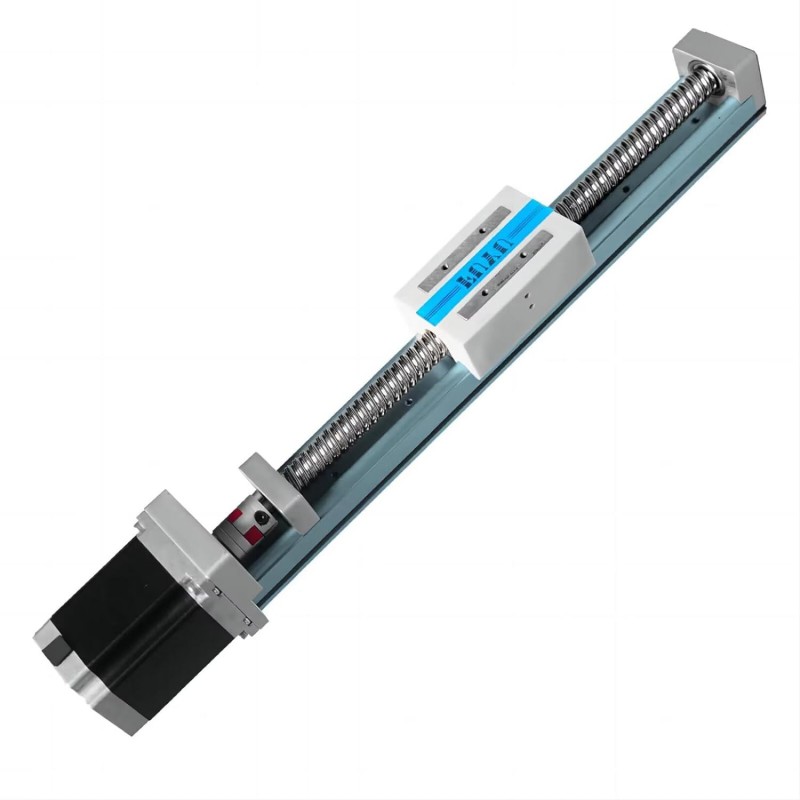

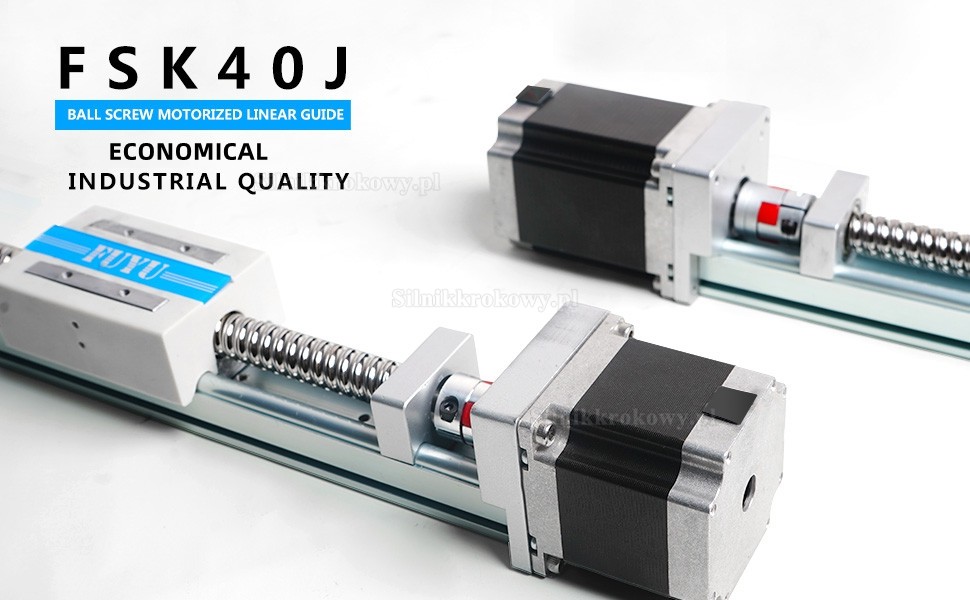

Moduł liniowy prowadnicy liniowej ze śrubą kulową do platformy liniowej CNC FSK40J 50-1000 mm z silnikiem krokowym Nema 23

Moduł liniowy prowadnicy liniowej ze śrubą kulową do platformy liniowej CNC FSK40J 50-1000 mm z silnikiem krokowym Nema 23

Cechy:

200 dni projektowania i rozwoju oraz 100 dni testów eksperymentalnych nad tym produktem, prowadnica liniowa. Odporna na korozję i rdzę.

Prowadnica liniowa wykonana z nowych materiałów. Zastosowano śrubę kulową G1610, efektywny przebieg jest długi i może osiągnąć 1000 mm. Dokładność powtarzalnego położenia ±0,02 mm.

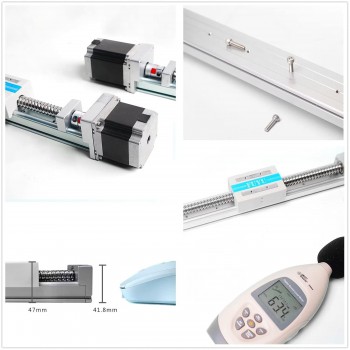

Mniejszy, cieńszy, mocniejszy. Najwyższe położenie prowadnicy liniowej wynosi 47 mm. Idealny do zastosowań w ciasnych przestrzeniach. Obciążenie poziome: 20 kg. Prędkość pełnego obciążenia poziomego: 200 mm/s.

Można również zamontować prowadnicę liniową do góry nogami. Wytrzymuje obciążenie obrotowe do 10 kg. Spełnia wymagania specjalnych zastosowań. Przesuwne siedzisko i podstawa zostały ulepszone o otwory na śruby M5, co ułatwia montaż. Większa siła blokowania.

Specjalnie wykonany moduł liniowy z silnikiem krokowym Nema 23 o maksymalnej prędkości do 1200 obr./min, niskim poziomie hałasu, przy pustym obciążeniu <65 dB, oraz niskiej częstotliwości szumów.

Specyfikacja:

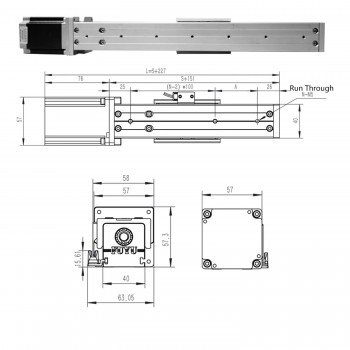

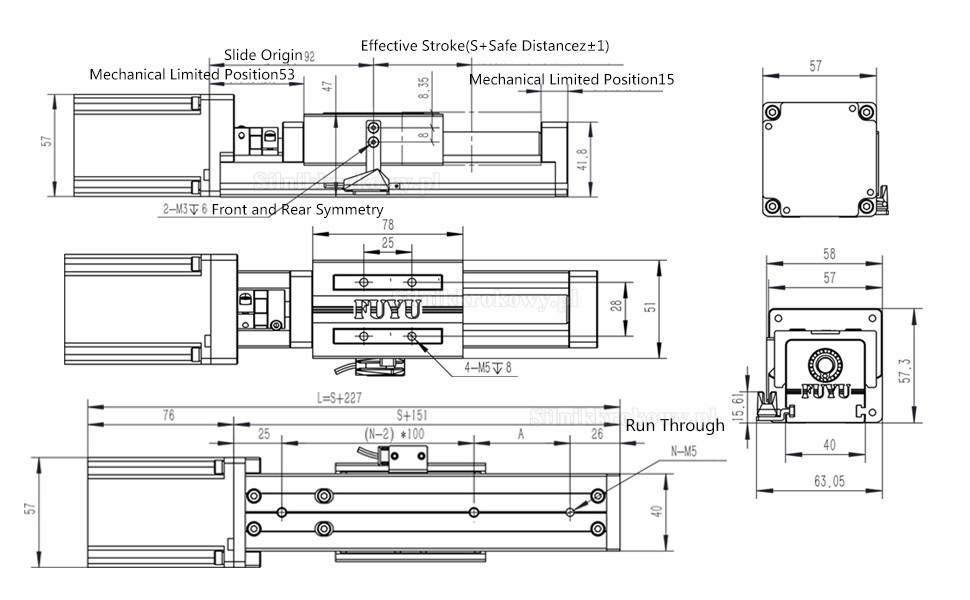

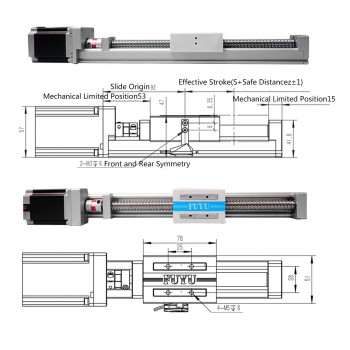

Wymiary i wydajność prowadnicy liniowej FSK40j

Domyślny silnik krokowy Nema 23

Model liniowej śruby kulowej: G1610

Dokładność położenia prowadnicy liniowej: ±0.02mm

Skok efektywny: 50-1000mm

Całkowita długość prowadnicy liniowej:Skok+227mm

Parametry silnika Nema 23

Kąt kroku:1,8°

Rozmiar kołnierza silnika: 57mm

Długość silnika: 56mm

Moment trzymania: 0.95 N.m

Prąd: 2,0A

Odporna na zużycie i trwała konstrukcja:

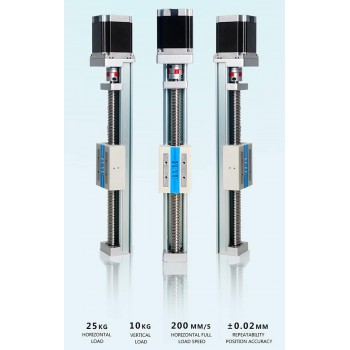

Maksymalne obciążenie poziome:20kg/44,09Ib

Maksymalne obciążenie pionowe:10kg/22,05lb

Maksymalne obciążenie przy montażu bocznym:5kg/11,02lb

Maksymalne obciążenie przy montażu odwróconym Nośność:10kg/22,05lb

Maksymalna prędkość pozioma:200mm/s

Maksymalna prędkość pionowa:100mm/s

Maksymalna prędkość montażu bocznego:100mm/s

Maksymalna prędkość montażu inwersyjnego:200mm/s

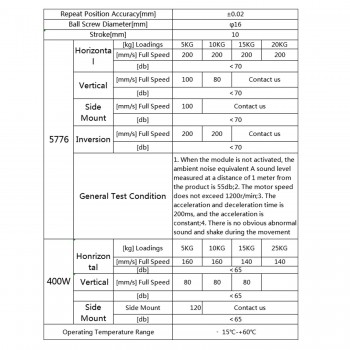

Parametry techniczne
