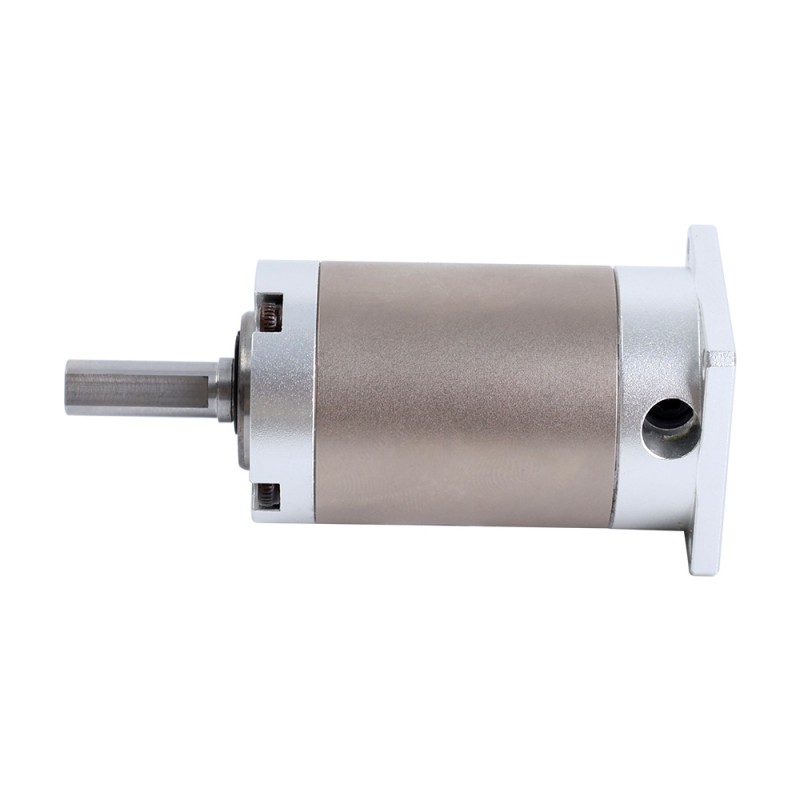

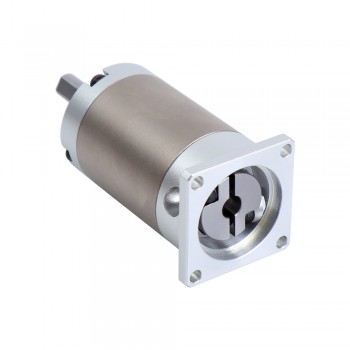

Przekładnia planetarna 100:1 serii TQEG TQEGS11-G100, luz 25 min łuku dla silnika krokowego Nema 11
Przekładnia planetarna 100:1 serii TQEG TQEGS11-G100, luz 25 min łuku dla silnika krokowego Nema 11
Precyzyjna przekładnia planetarna serii TQEG, model TQEGS11-G100. Przełożenie 100:1, maksymalny luz wynosi 25 minut łukowych. Przekładnia w układzie współosiowym posiada wbudowane sprzęgło wału wejściowego, które jest kompatybilne ze standardowymi silnikami krokowymi Nema 11, silnikami BLDC oraz serwosilnikami.
Specyfikacja przekładni
Numer części producenta: TQEGS11-G100
Typ przekładni: Planetarna
Przełożenie: 100 : 1
Sprawność: 90%
Luz zwrotny bez obciążenia: <=25 arcmin
Maksymalny dopuszczalny moment obrotowy: 6 Nm
Dopuszczalny moment obrotowy: 12 Nm
Hałas: <=55dB
Wodoodporność: IP54
Żywotność: 20000 godzin
Dane fizyczne
Wymiary ramy: 28 x 28 mm
Długość przekładni: 50 mm
Typ wałka wyjściowego: D
Średnica wałka wyjściowego: Φ6 mm
Długość wałka wyjściowego: 20 mm
Średnica wału wejściowego: Φ5 mm
Długość wałka wejściowego: 10.5 mm
| Specyfikacja fizyczna | |
|---|---|
| Wymiary ramy (mm) | 28 x 28 |
| Długość przekładni (mm) | 50 |
| Średnica wału wejściowego (mm) | 5 |
| Długość wałka wejściowego (mm) | 10,5 |
| Średnica wałka wyjściowego (mm) | 6 |
| Długość wałka wyjściowego (mm) | 20 |
| Pasuje do silnika | Nema 11 |
| Typ przekładni | Seria TQEG |
| Przełożenie | 100 |
| Luz zwrotny bez obciążenia | <=25 minut łuku |
| Typ produktu | Przekładnia planetarna serii TQEG |
| Typ wałka wyjściowego | Wał wpustowy |
