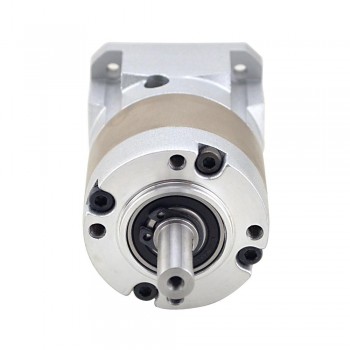

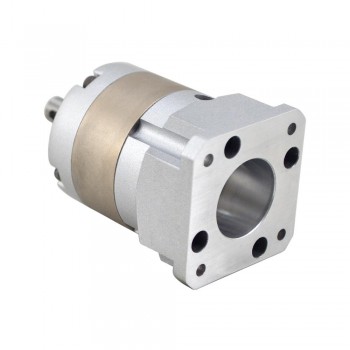

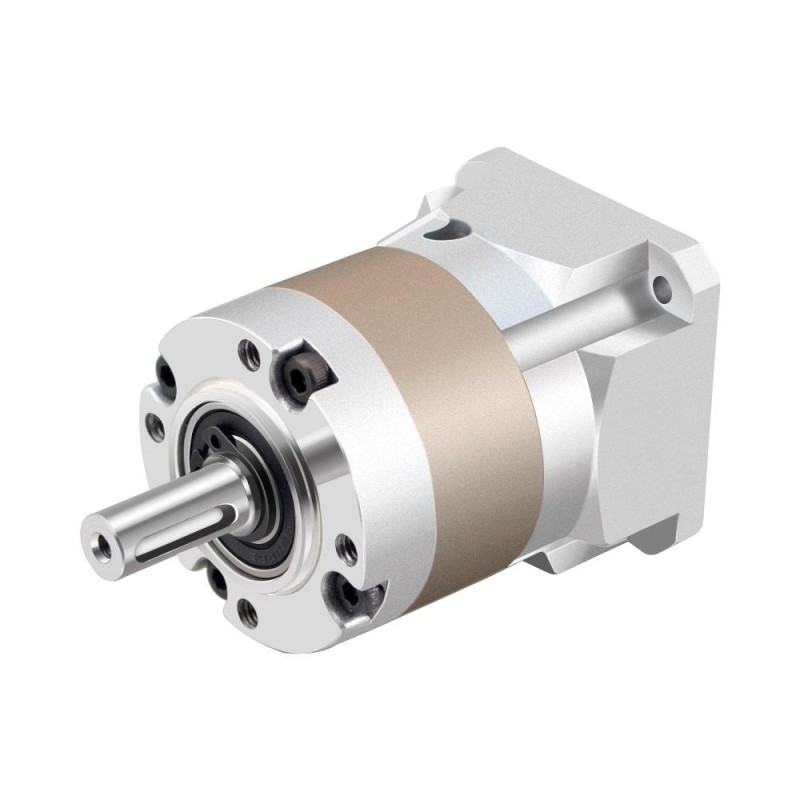

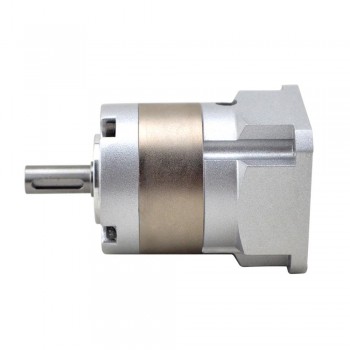

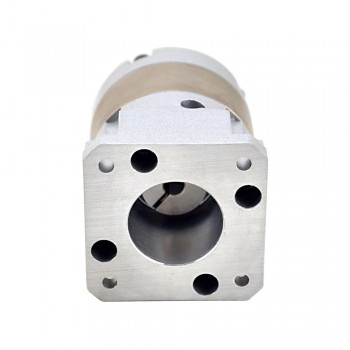

Przekładnia planetarna Nema 17 serii TQEG 5:1 TQEG17-G5 luz zwrotny 15 minut łuku
- Instrukcje i dokumentacja: Karta katalogowa skrzyni biegów:
Przekładnia planetarna Nema 17 serii TQEG 5:1 TQEG17-G5 luz zwrotny 15 minut łuku
Wysokoprecyzyjna przekładnia planetarna serii TQEG (model TQEG17-G5) o przełożeniu 5:1 i maksymalnym luzie zwrotnym 15 minut łuku. Współosiowa konstrukcja (inline) z wbudowanym sprzęgłem na wejściu umożliwia dopasowanie do standardowych silników Nema 17, w tym silników krokowych, bezszczotkowych silników DC (BLDC) oraz serwosilników.
Specyfikacja przekładni
Numer części producenta: TQEG17-G5
Typ przekładni: Planetarna
Przełożenie: 5: 1
Sprawność: 96%
Luz zwrotny bez obciążenia: <=15 minut łuku
Maksymalny dopuszczalny moment obrotowy: 9 Nm
Dopuszczalny moment obrotowy: 18 Nm
Hałas: <=55dB
Wodoodporność: IP54
Żywotność: 20000 godzin
Dane fizyczne
Wymiary ramy: 42 x 42 mm
Długość przekładni: 56 mm
Typ wałka wyjściowego: Wpust klinowy
Średnica wałka wyjściowego: Φ8 mm
Długość wałka wyjściowego: 21.5 mm
Średnica wału wejściowego: Φ5 mm
Długość wałka wejściowego: 24 mm
| Specyfikacja fizyczna | |
|---|---|
| Wymiary ramy (mm) | 42 x 42 |
| Waga (g) | 292 |
| Długość przekładni (mm) | 56 |
| Średnica wału wejściowego (mm) | 5 |
| Długość wałka wejściowego (mm) | 24 |
| Średnica wałka wyjściowego (mm) | 8 |
| Długość wałka wyjściowego (mm) | 21,5 |
| Pasuje do silnika | Nema 17 |
| Typ przekładni | Seria TQEG |
| Przełożenie | 5 |
| Luz zwrotny bez obciążenia | <=15 minut łuku |
| Typ produktu | Przekładnia planetarna serii PLE |
| Typ wałka wyjściowego | Wał wpustowy |
