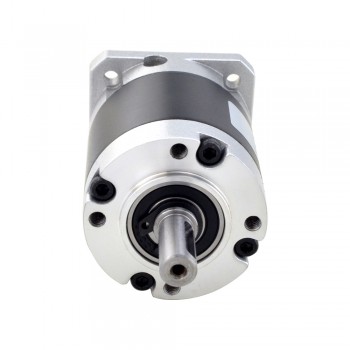

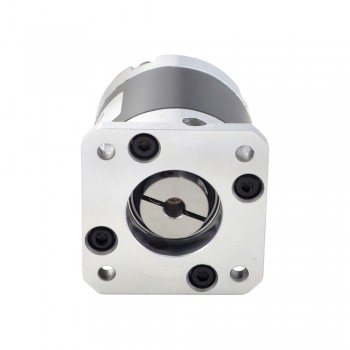

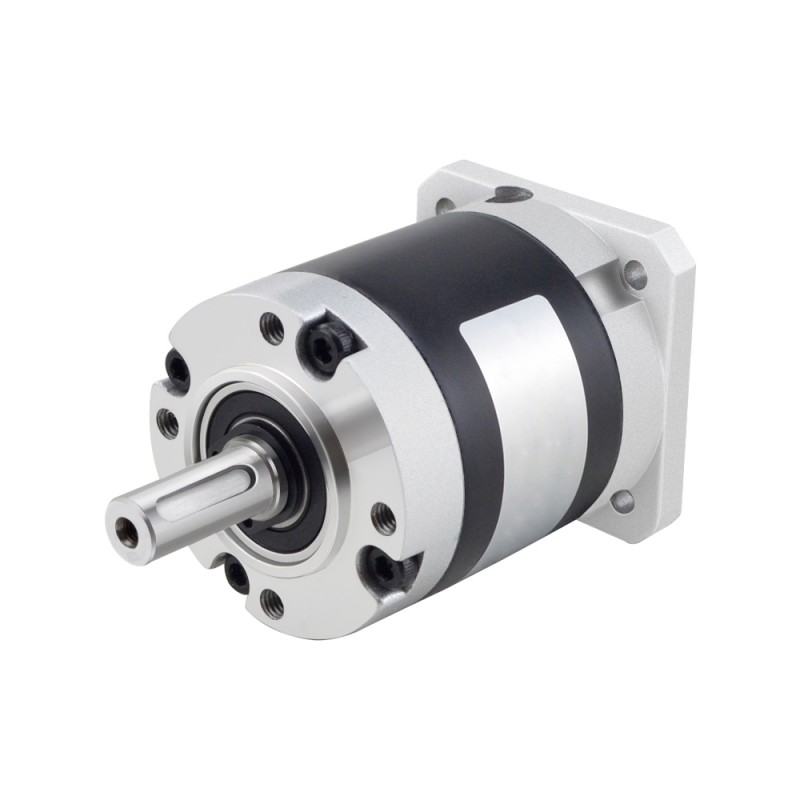

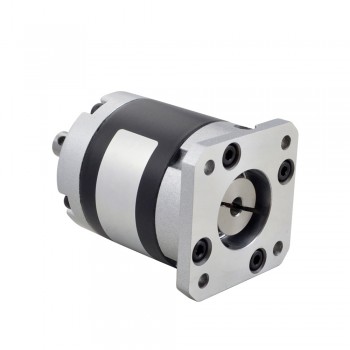

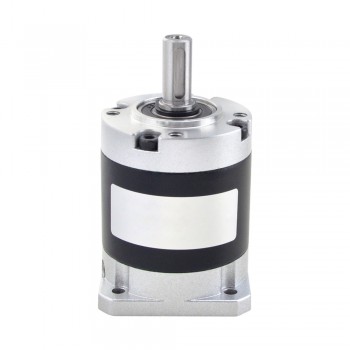

Przekładnia planetarna Nema 17 serii TQMG TQMG17-G50 Gear 50:1 luz zwrotny 50 minut łuku
-
Instrukcje i dokumentacja:
Karta katalogowa skrzyni biegów:
Przekładnia planetarna Nema 17 serii TQMG TQMG17-G50 Gear 50:1 luz zwrotny 50 minut łuku
Ta przekładnia planetarna należy do serii TQMG. Ma przełożenie 50:1 oraz maksymalny luz zwrotny 50 minut kątowych (arc-min). W odróżnieniu od serii PLE, w której zastosowano koła zębate stalowe, w serii TQMG użyto kół zębatych wykonanych z metalurgii proszków.
Jest to współosiowa (inline) przekładnia planetarna z wbudowanym sprzęgłem wału wejściowego, kompatybilnym ze standardowym krótkim wałem 5 mm w silnikach krokowych NEMA 17, silnikach bezszczotkowych DC oraz szczotkowych DC.
Jednym z kompatybilnych modeli silników jest 17HS15-1584S. W przypadku innych modeli zalecany jest kontakt z działem wsparcia technicznego w celu dostosowania wału silnika.
Specyfikacja przekładni
Numer części producenta: TQMG17-G50
Typ przekładni: Planetarna
Przełożenie: 50: 1
Sprawność: 90%
Luz zwrotny bez obciążenia: <=50arcmin
Maksymalny dopuszczalny moment obrotowy: 10Nm
Hałas: <=55dB
Wodoodporność: IP54
Żywotność: 20000 godzin
Dane fizyczne
Wymiary ramy: 42 x 42mm
Długość przekładni: 51mm
Typ wałka wyjściowego: Wpust klinowy
Średnica wałka wyjściowego: Φ8mm
Długość wałka wyjściowego: 21,5mm
Średnica wału wejściowego: Φ5mm
Długość wałka wejściowego: 9,5mm
| Specyfikacja fizyczna | |
|---|---|
| Wymiary ramy (mm) | 42 x 42 |
| Waga (g) | 390 |
| Długość przekładni (mm) | 51 |
| Średnica wału wejściowego (mm) | 5 |
| Długość wałka wejściowego (mm) | 9,5 |
| Średnica wałka wyjściowego (mm) | 8 |
| Długość wałka wyjściowego (mm) | 21,5 |
| Pasuje do silnika | Nema 17 |
| Typ przekładni | Seria TQMG |
| Przełożenie | 50 |
| Luz zwrotny bez obciążenia | <=50 minut łuku |
| Typ produktu | Przekładnia |
| Typ wałka wyjściowego | Wał wpustowy |
