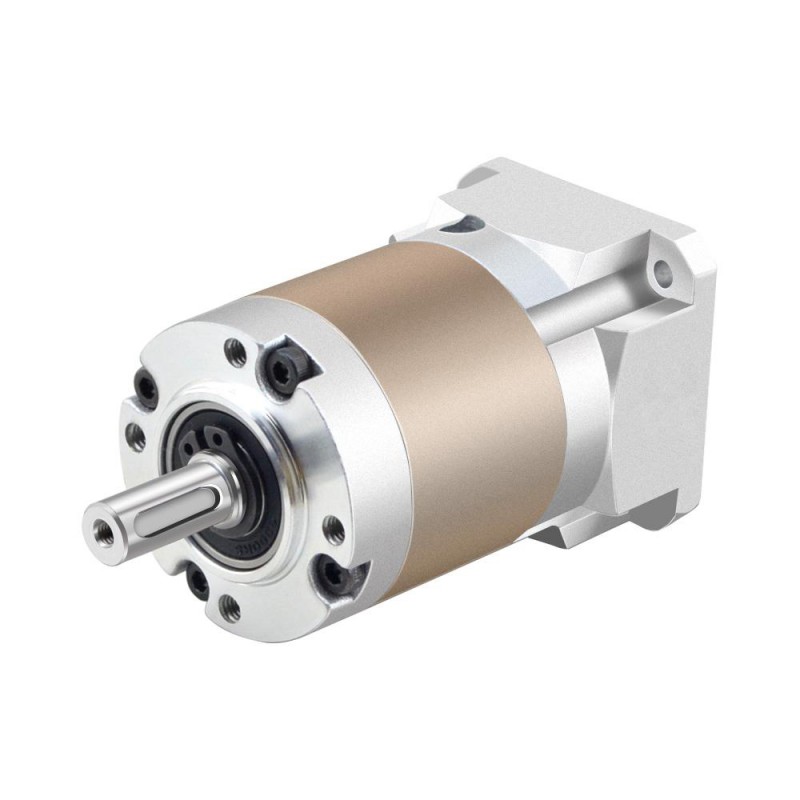

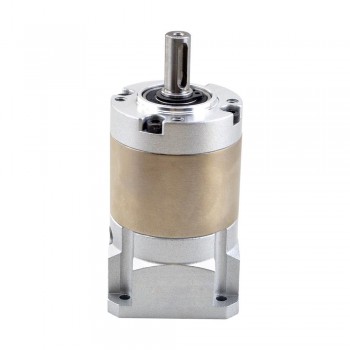

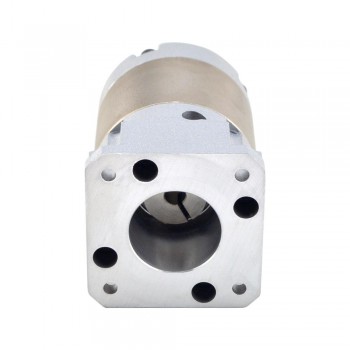

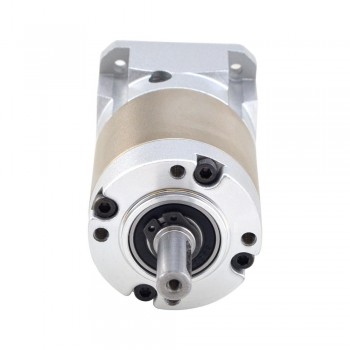

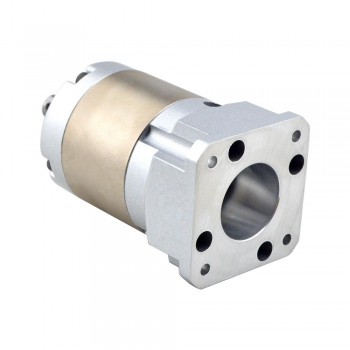

Przekładnia planetarna Nema 17 serii TQEG TQEG17-G20 20:1 luz zwrotny 20 minut łuku
- Instrukcje i dokumentacja: Karta katalogowa skrzyni biegów:
Przekładnia planetarna Nema 17 serii TQEG TQEG17-G20 20:1 luz zwrotny 20 minut łuku
Ta przekładnia planetarna należy do serii TQEG. Ma przełożenie 20:1 oraz maksymalny luz zwrotny 20 minut kątowych (arc-min). Jest to współosiowa (inline) przekładnia planetarna z wbudowanym sprzęgłem wału wejściowego, kompatybilnym ze standardowymi silnikami krokowymi NEMA 17, silnikami bezszczotkowymi DC oraz serwosilnikami.
Specyfikacja przekładni
Numer części producenta: TQEG17-G20
Typ przekładni: Planetarna
Przełożenie: 20: 1
Sprawność: 94%
Luz zwrotny bez obciążenia: <=20 arcmin
Maksymalny dopuszczalny moment obrotowy: 12 Nm
Dopuszczalny moment obrotowy: 24 Nm
Hałas: <=55dB
Wodoodporność: IP54
Żywotność: 20000 godzin
Dane fizyczne
Wymiary ramy: 42 x 42 mm
Długość przekładni: 67 mm
Typ wałka wyjściowego: Wpust klinowy
Średnica wałka wyjściowego: Φ8 mm
Długość wałka wyjściowego: 21.5 mm
Średnica wału wejściowego: Φ5 mm
Długość wałka wejściowego: 24 mm
| Specyfikacja fizyczna | |
|---|---|
| Wymiary ramy (mm) | 42 x 42 |
| Waga (g) | 382 |
| Długość przekładni (mm) | 67 |
| Średnica wału wejściowego (mm) | 5 |
| Długość wałka wejściowego (mm) | 24 |
| Średnica wałka wyjściowego (mm) | 8 |
| Długość wałka wyjściowego (mm) | 21,5 |
| Pasuje do silnika | Nema 17 |
| Typ przekładni | Seria TQEG |
| Przełożenie | 20 |
| Luz zwrotny bez obciążenia | <=20 minut łuku |
| Typ produktu | Przekładnia planetarna serii PLE |
| Typ wałka wyjściowego | Wał wpustowy |
