Przekładnia planetarna Nema 23 serii TQEG 10:1 TQEG23-G10-D10 luz zwrotny 15 minut łuku wał wejściowy 10mm
- Instrukcje i dokumentacja: Karta katalogowa skrzyni biegów:
Przekładnia planetarna Nema 23 serii TQEG 10:1 TQEG23-G10-D10 luz zwrotny 15 minut łuku wał wejściowy 10mm

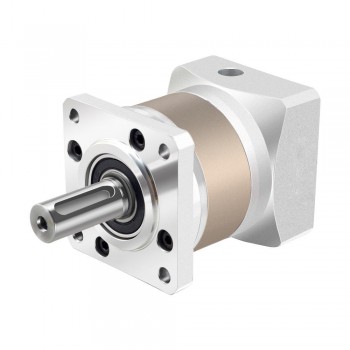

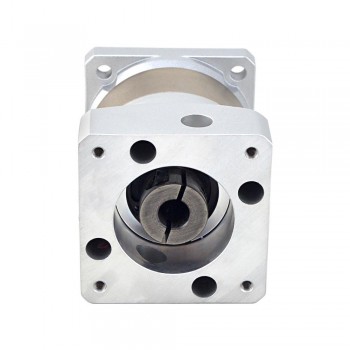

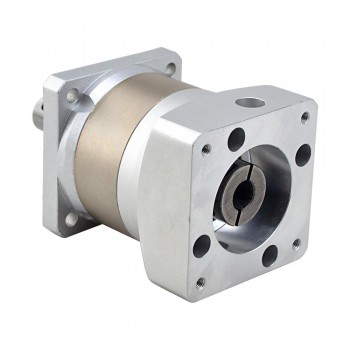

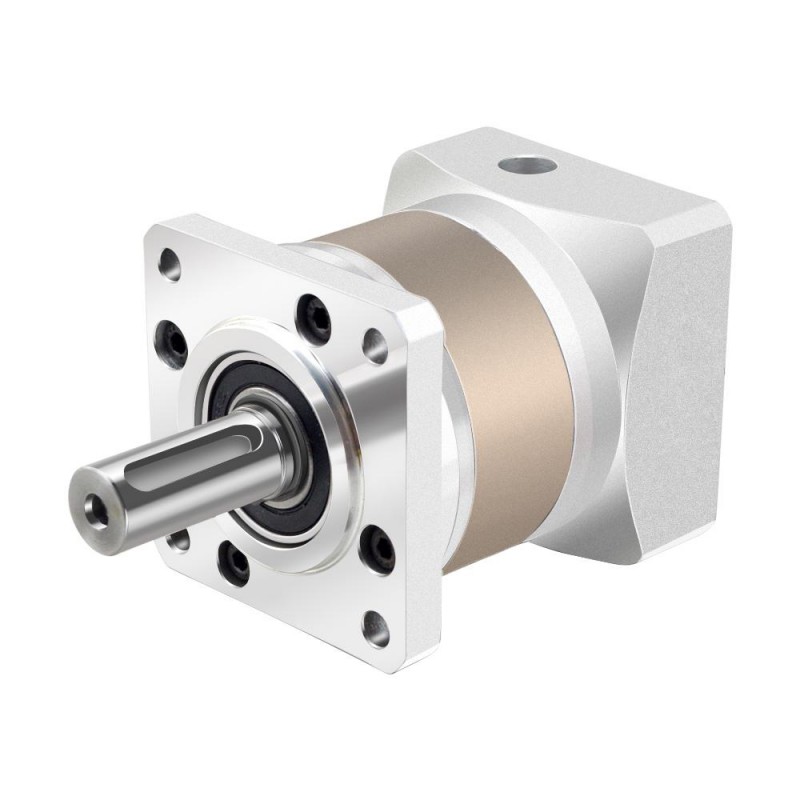

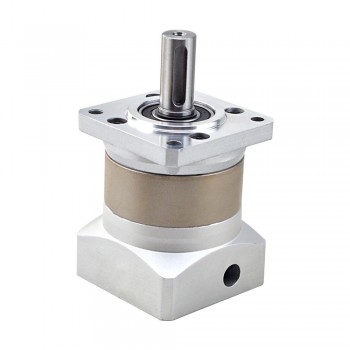

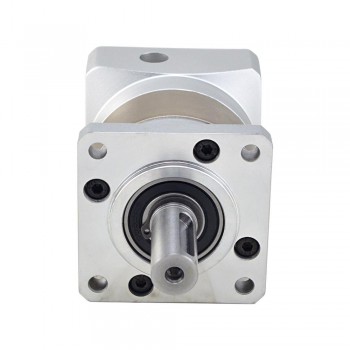

Ta przekładnia planetarna należy do serii TQEG. Ma przełożenie 10:1 oraz maksymalny luz zwrotny 15 minut kątowych (arc-min). Jest to współosiowa (inline) przekładnia planetarna z wbudowanym sprzęgłem wału wejściowego, kompatybilnym ze standardowym wałem o średnicy 10 mm w silnikach krokowych NEMA 23, silnikach bezszczotkowych DC oraz serwosilnikach.
Specyfikacja przekładni
Numer części producenta: TQEG23-G10-D10
Typ przekładni: Planetarna
Przełożenie: 10: 1
Sprawność: 96%
Luz zwrotny bez obciążenia: <=15 arcmin
Maksymalny dopuszczalny moment obrotowy: 10 Nm
Dopuszczalny moment obrotowy: 20 Nm
Hałas: <=60dB
Wodoodporność: IP54
Żywotność: 20000 godzin
Dane fizyczne
Wymiary ramy: 60 x 60 mm
Długość przekładni: 73.5 mm
Typ wałka wyjściowego: Wpust klinowy
Średnica wałka wyjściowego: Φ14 mm
Długość wałka wyjściowego: 35 mm
Średnica wału wejściowego: Φ10 mm
Długość wałka wejściowego: 21~24 mm
| Specyfikacja fizyczna | |
|---|---|
| Wymiary ramy (mm) | 60 x 60 |
| Długość przekładni (mm) | 73,5 |
| Średnica wału wejściowego (mm) | 10 |
| Długość wałka wejściowego (mm) | 21~24 |
| Średnica wałka wyjściowego (mm) | 14 |
| Długość wałka wyjściowego (mm) | 35 |
| Pasuje do silnika | Nema 23 |
| Typ przekładni | Seria TQEG |
| Przełożenie | 10 |
| Luz zwrotny bez obciążenia | <=15 minut łuku |
| Typ produktu | Przekładnia planetarna serii PLE |
| Typ wałka wyjściowego | Wał wpustowy |
