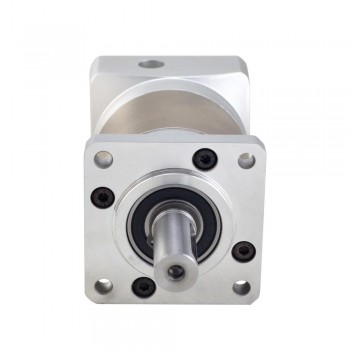

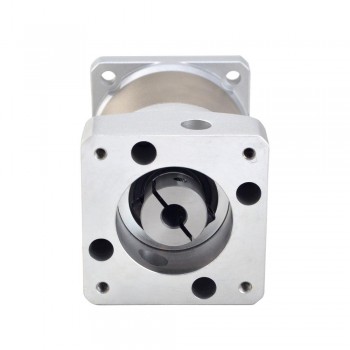

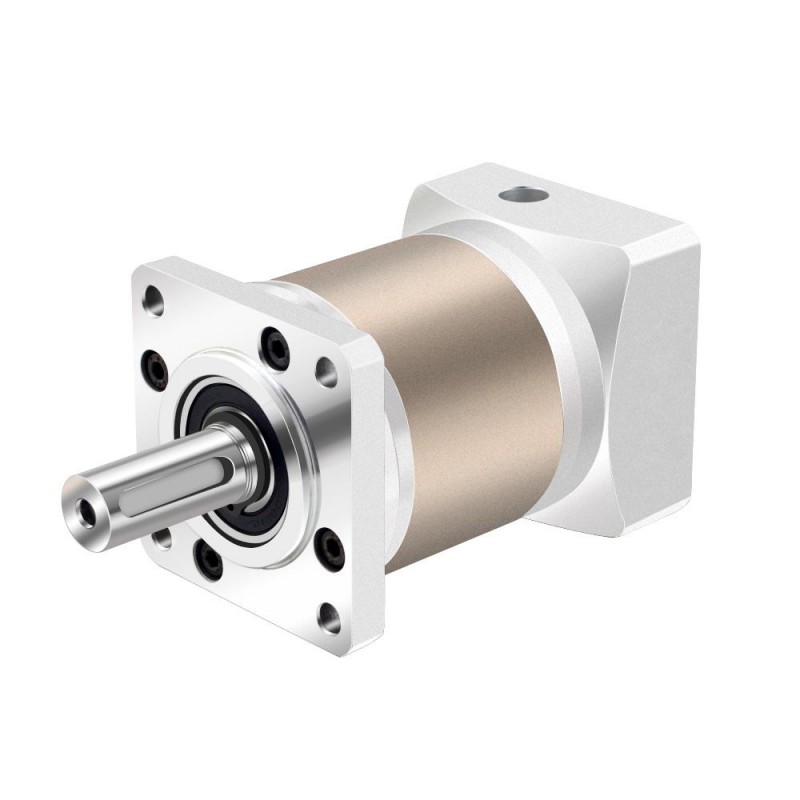

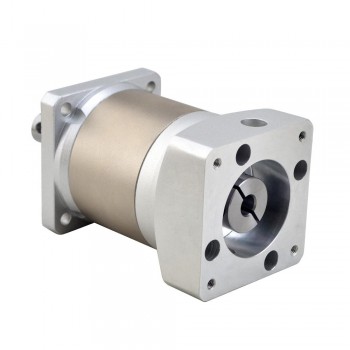

Przekładnia planetarna serii TQEG 20:1 luz zwrotny 20 minut łuku do silnika krokowego Nema 23
- Instrukcje i dokumentacja: Karta katalogowa skrzyni biegów:
Przekładnia planetarna serii TQEG 20:1 luz zwrotny 20 minut łuku do silnika krokowego Nema 23
Ta przekładnia planetarna należy do serii TQEG. Ma przełożenie 20:1 oraz maksymalny luz zwrotny 20 minut kątowych (arc-min). Jest to współosiowa (inline) przekładnia planetarna z wbudowanym sprzęgłem wału wejściowego, kompatybilnym ze standardowym wałem o średnicy 8 mm w silnikach krokowych NEMA 23, silnikach bezszczotkowych DC oraz serwosilnikach.
Specyfikacja przekładni
Numer części producenta: TQEG23-G20-D8
Typ przekładni: Planetarna
Przełożenie: 20: 1
Sprawność: 94%
Luz zwrotny bez obciążenia: <=20 arcmin
Maksymalny dopuszczalny moment obrotowy: 30 Nm
Dopuszczalny moment obrotowy: 60 Nm
Hałas: <=60dB
Wodoodporność: IP54
Żywotność: 20000 godzin
Dane fizyczne
Wymiary ramy: 60 x 60 mm
Długość przekładni: 89.5 mm
Typ wałka wyjściowego: Wpust klinowy
Średnica wałka wyjściowego: Φ14 mm
Długość wałka wyjściowego: 35 mm
Średnica wału wejściowego: Φ8 mm
Długość wałka wejściowego: 21~24 mm
| Specyfikacja fizyczna | |
|---|---|
| Długość przekładni (mm) | 89,5 |
| Wymiary ramy (mm) | 60 x 60 |
| Typ wału | Wał wpustowy |
| Średnica wału wejściowego (mm) | 8 |
| Długość wałka wejściowego (mm) | 21~24 |
| Średnica wałka wyjściowego (mm) | 14 |
| Długość wałka wyjściowego (mm) | 35 |
| Pasuje do silnika | Nema 23 |
| Typ przekładni | Seria TQEG |
| Przełożenie | 20 |
| Luz zwrotny bez obciążenia | <=20 minut łuku |
