Przekładnia planetarna Nema 23 serii TQEG 50:1 TQEG23-G50-D6 luz zwrotny 20 minut łuku wał wejściowy 6,35mm
- Instrukcje i dokumentacja: Karta katalogowa skrzyni biegów:
Przekładnia planetarna Nema 23 serii TQEG 50:1 TQEG23-G50-D6 luz zwrotny 20 minut łuku wał wejściowy 6,35mm

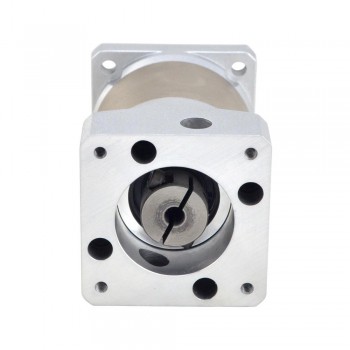

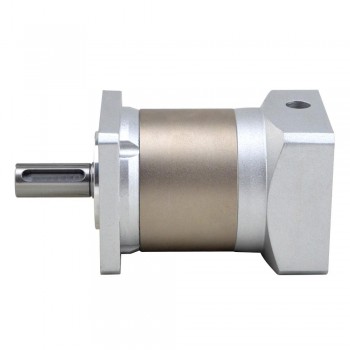

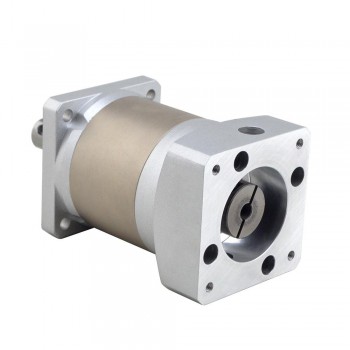

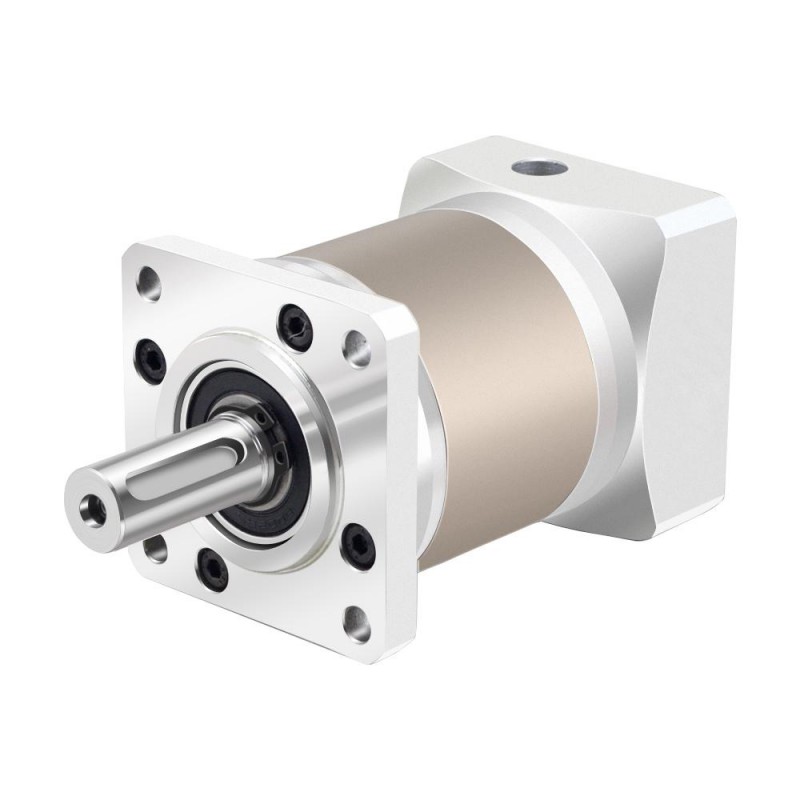

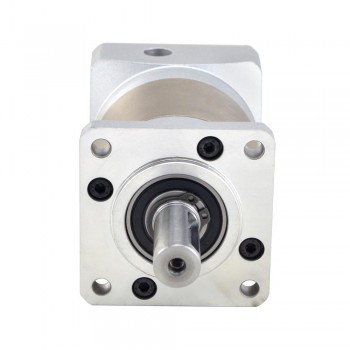

Ta przekładnia planetarna należy do serii TQEG. Ma przełożenie 50:1 oraz maksymalny luz zwrotny 20 minut kątowych (arc-min). Jest to współosiowa (inline) przekładnia planetarna z wbudowanym sprzęgłem wału wejściowego, kompatybilnym ze standardowym wałem o średnicy 6,35 mm (1/4 cala) w silnikach krokowych NEMA 23, silnikach bezszczotkowych DC oraz serwosilnikach.
Specyfikacja przekładni
Numer części producenta: TQEG23-G50-D6
Typ przekładni: Planetarna
Przełożenie: 50: 1
Sprawność: 94%
Luz zwrotny bez obciążenia: <=20 arcmin
Maksymalny dopuszczalny moment obrotowy: 25 Nm
Dopuszczalny moment obrotowy: 50 Nm
Hałas: <=60dB
Wodoodporność: IP54
Żywotność: 20000 godzin
Dane fizyczne
Wymiary ramy: 60 x 60 mm
Długość przekładni: 89.5 mm
Typ wałka wyjściowego: Wpust klinowy
Średnica wałka wyjściowego: Φ14 mm
Długość wałka wyjściowego: 35 mm
Średnica wału wejściowego: Φ6,35 mm
Długość wałka wejściowego: 21~24 mm
| Specyfikacja fizyczna | |
|---|---|
| Wymiary ramy (mm) | 60 x 60 |
| Waga (g) | 1200 |
| Długość przekładni (mm) | 89,5 |
| Średnica wału wejściowego (mm) | 6,35 |
| Długość wałka wejściowego (mm) | 21~24 |
| Średnica wałka wyjściowego (mm) | 14 |
| Długość wałka wyjściowego (mm) | 35 |
| Pasuje do silnika | Nema 23 |
| Typ przekładni | Seria TQEG |
| Przełożenie | 50 |
| Luz zwrotny bez obciążenia | <=20 minut łuku |
| Typ produktu | Przekładnia planetarna serii PLE |
| Typ wałka wyjściowego | Wał wpustowy |
