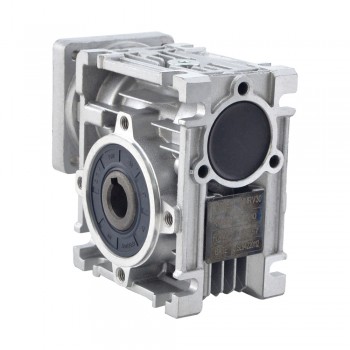

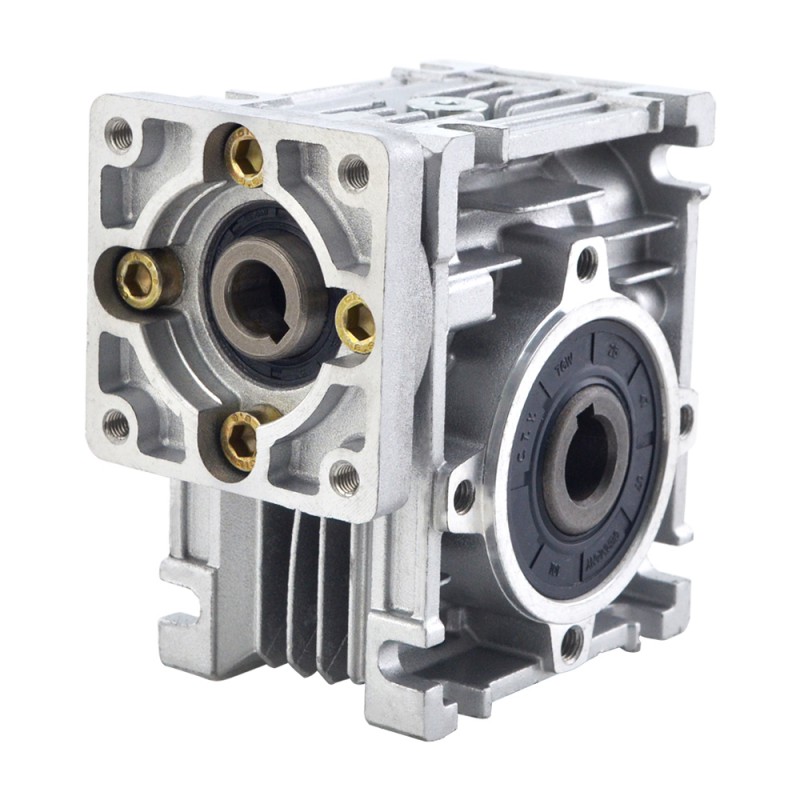

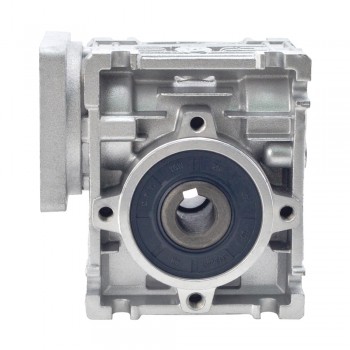

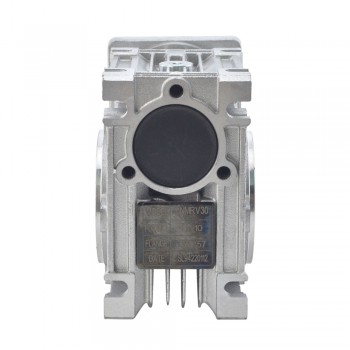

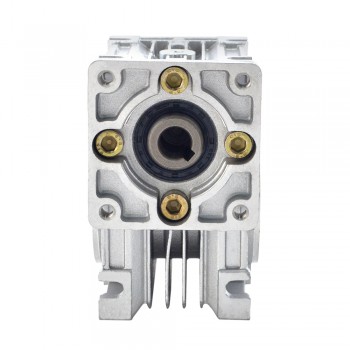

Przekładnia ślimakowa 50:1 NMRV30-G50-D9 z średnicą wału wejściowego 9 mm i maksymalnym momentem obrotowym 17 Nm. Przekładnia ta została zaprojektowana dla silników krokowych NEMA 23 lub innych silników o wymiarach 57×57 mm. Wał wyjściowy jest przesunięty o 90° względem wału napędowego.

Specyfikacja przekładni

Numer części producenta: NMRV30-G50-D9

Typ przekładni: przekładnia ślimakowa

Przełożenie: 50:1

Sprawność: 55%

Luz zwrotny bez obciążenia: <=1°

Maksymalny dopuszczalny moment obrotowy na wyjściu: 17Nm

Maksymalne obciążenie promieniowe na wyjściu: 1,28kN

Typ wyjścia: Otwór drążony

Średnica otworu wyjściowego: Φ14mm

Typ wału wejściowego: Wpust klinowy

Średnica wału wejściowego: Φ9mm

Maksymalna długość wału wejściowego: 25mm

Uwaga:

Wał wyjściowy jest dostępny, prosimy o kontakt z naszym działem technicznym w celu uzyskania informacji o wymaganiach.

Dostępne przełożenia dla tej przekładni do: 5:1, 7.5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 60:1, 80:1 i 100:1.

Ze względu na stosunkowo wysoki luz (1°) przekładnie ślimakowe nie nadają się do zastosowań pozycjonujących.
