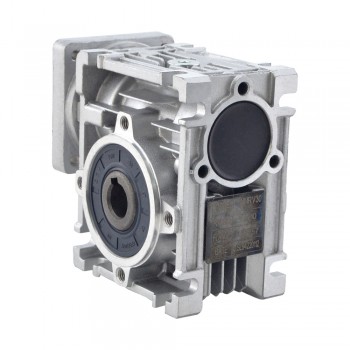

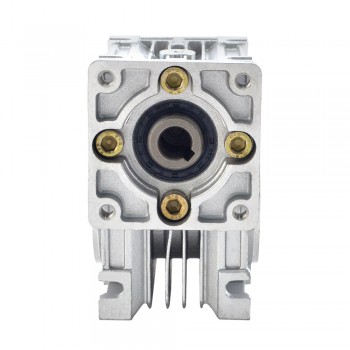

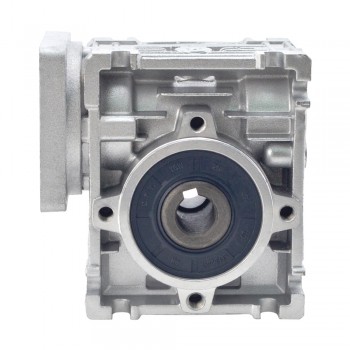

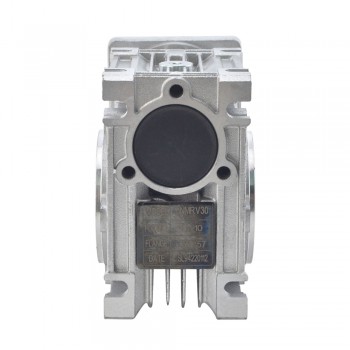

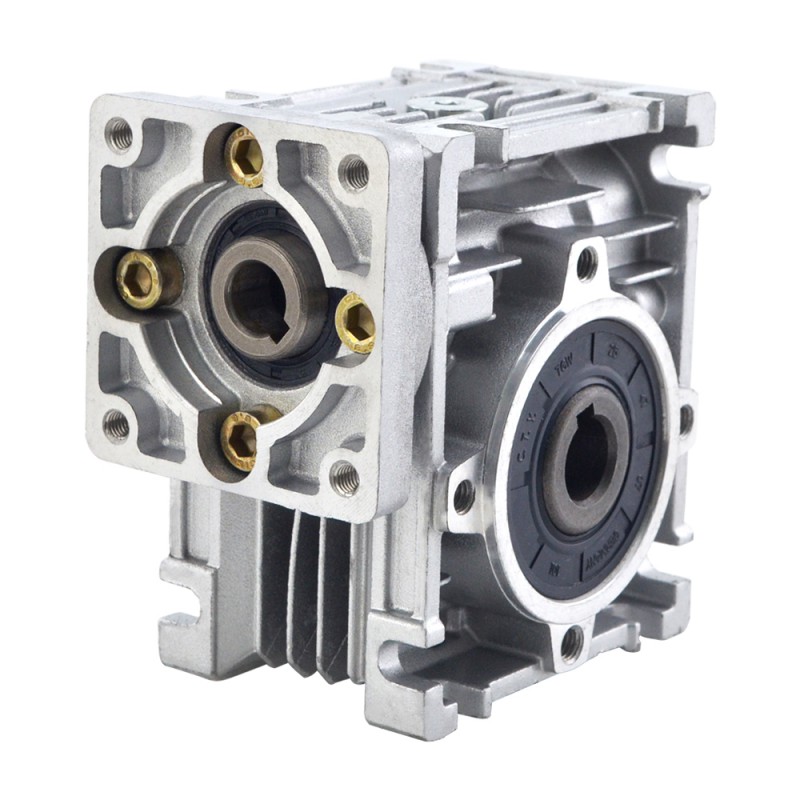

Przekładnia ślimakowa 15:1 NMRV30-G15-D9 Średnica wału wejściowego 9 mm Maks. 18 Nm
-
Instrukcje i dokumentacja:
Karta katalogowa skrzyni biegów:
Przekładnia ślimakowa 15:1 NMRV30-G15-D9 Średnica wału wejściowego 9 mm Maks. 18 Nm
Ta przekładnia ślimakowa jest przeznaczona do silników krokowych Nema 23 lub innych silników o wymiarach 57 mm x 57 mm. Wał wyjściowy jest przesunięty o 90° względem wału napędowego.
Specyfikacja przekładni
Numer części producenta: NMRV30-G15-D9
Typ przekładni: przekładnia ślimakowa
Przełożenie: 15:1
Sprawność: 76%
Luz zwrotny bez obciążenia: <=1°
Maksymalny dopuszczalny moment obrotowy na wyjściu: 18Nm
Maksymalne obciążenie promieniowe na wyjściu: 0,86kN
Typ wyjścia: Otwór drążony
Średnica otworu wyjściowego: Φ14mm
Typ wału wejściowego: Wpust klinowy
Średnica wału wejściowego: Φ9mm
Maksymalna długość wału wejściowego: 25mm
Uwaga:
Wał wyjściowy jest dostępny, prosimy o kontakt z naszym działem technicznym w celu uzyskania informacji o wymaganiach.
Dostępne przełożenia dla tej przekładni to: 5:1, 7,5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 60:1, 80:1 and 100:1.
Ze względu na stosunkowo wysoki luz (1°) przekładnie ślimakowe nie nadają się do zastosowań pozycjonujących.
| Specyfikacja fizyczna | |
|---|---|
| Wymiary ramy (mm) | 57x57 |
| Średnica wału wejściowego (mm) | 9 |
| Przełożenie | 15:1 |
| Maksymalna długość wału wejściowego | 25 |
| Waga (g) | 1150 |
| Typ przekładni | Przekładnia ślimakowa |
| Typ wałka wyjściowego | Otwór pusty |
| Średnica otworu wyjściowego | 14 |
