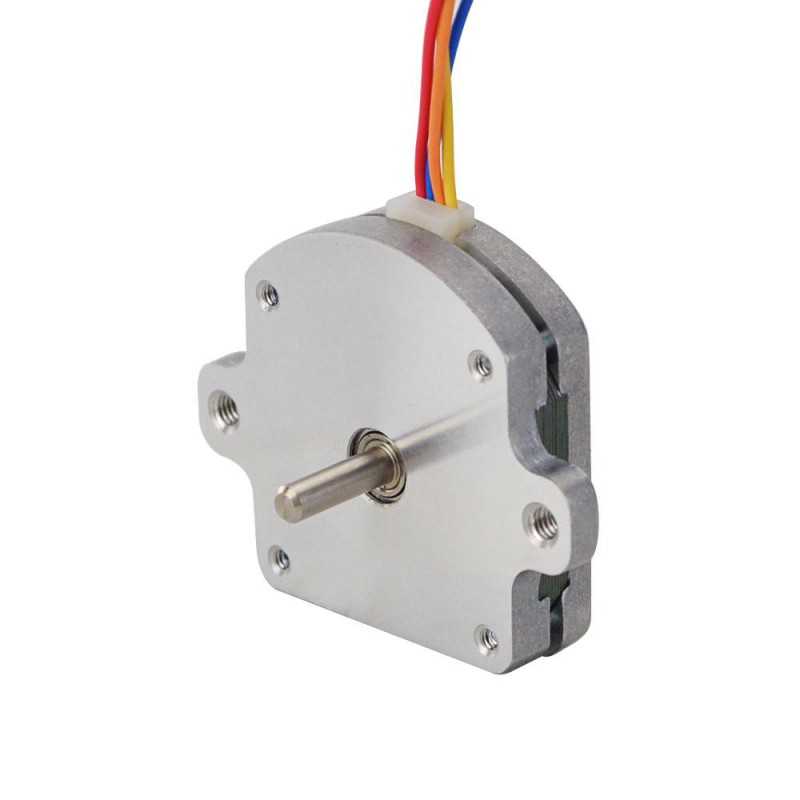

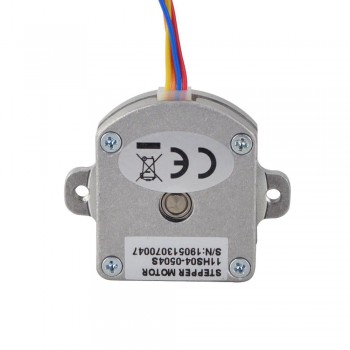

Płaski silnik krokowy Nema 11 11HS04-0504S 1,8 stopnia 1Ncm 0,5A 28x28x9,5mm 4 przewody
Ten bipolarny silnik krokowy Nema 11 typu „pancake” ma kąt kroku 1,8 stopnia i wymiary 28 x 28 x 9,5 mm. Ma 4 przewody, każda faza pobiera 0,5 A i moment trzymania 10 Ncm (14,164 uncji).
Specyfikacja elektryczna
- Numer części producenta: 11HS04-0504S
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 1Ncm
- Prąd znamionowy na fazę: 0,5 A
- Rezystancja fazowa: 4 omów
- Indukcyjność: 0,8 mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 28 x 28 mm
- Długość korpusuh: 9,5 mm
- Średnica wału: Φ4 mm
- Długość wału: 10 mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 300 mm
- Waga: 28 g
Połączenie
| A+ | A- | B+ | B- |
| Czerwony | Niebieski | Pomarańczowy | Żółty |
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 1 |
| Moment trzymania (uncji cala) | 1,416 |
| Indukcyjność (mH) | 0,8 |
| Rezystancja fazowa (om) | 4 |
| Prąd znamionowy (A) | 0,5 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 9,5 |
| Wymiary ramy (mm) | 28 x 28 |
| Długość wyprowadzeń (mm) | 300 |
| Liczba wyprowadzeń | 4 |
| Średnica wału (mm) | 4 |
| Długość wału (mm) | 10 |
| Typ wału | O |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
