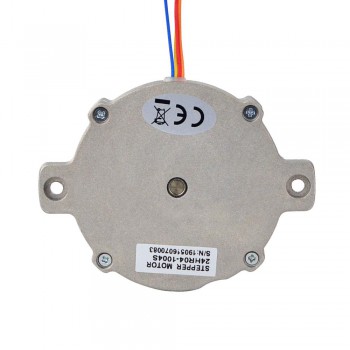

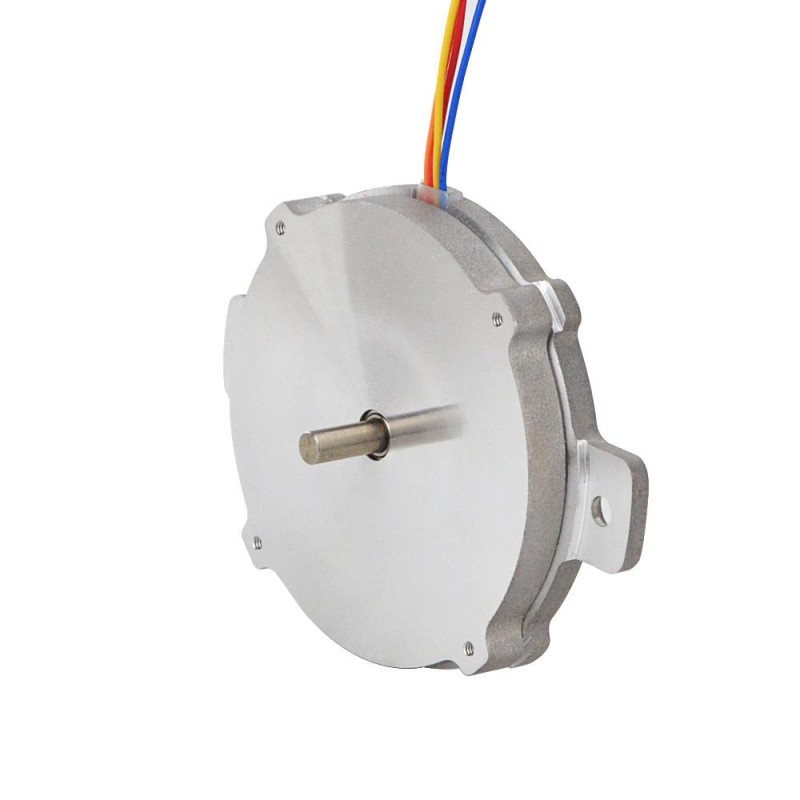

Płaski silnik krokowy okrągły Nema 24 24HR04-1004S 1,8 stopnia 6 Ncm 1A Φ60x9,6mm 4 przewody
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:123,88zł
Płaski silnik krokowy okrągły Nema 24 24HR04-1004S 1,8 stopnia 6 Ncm 1A Φ60x9,6mm 4 przewody
Ten bipolarny płaski (pancake) silnik krokowy Nema 24 ma kąt kroku 1,8° oraz wymiary Φ60 × 9,6 mm. Posiada 4 przewody, a prąd na fazę wynosi 1 A. Moment trzymania wynosi 6 Ncm.
Specyfikacja elektryczna
- Numer części producenta: 24HR04-1004S
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 6 Ncm
- Prąd znamionowy na fazę: 1 A
- Rezystancja fazowa 3,6 omów
- Indukcyjność: 1,8 mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: Φ60 mm
- Długość korpusu: 9,6 mm
- Średnica wału: Φ4 mm
- Długość wału: 10 mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 300 mm
- Waga: 79,6 g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czerwony
|
Niebieski
|
Pomarańczowy
|
Żółty
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 6 |
| Moment trzymania (uncji cala) | 8,498 |
| Indukcyjność (mH) | 1,8 |
| Rezystancja fazowa (om) | 3,6 |
| Prąd znamionowy (A) | 1 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 9,6 |
| Wymiary ramy (mm) | Φ60 |
| Długość wyprowadzeń (mm) | 300 |
| Liczba wyprowadzeń | 4 |
| Średnica wału (mm) | 4 |
| Długość wału (mm) | 10 |
| Typ wału | O |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
