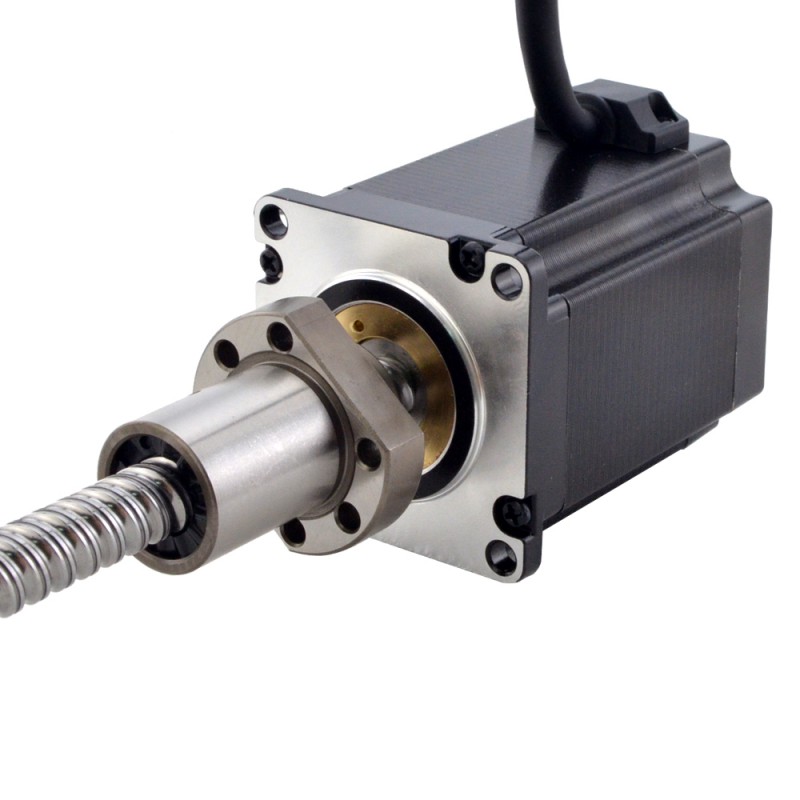

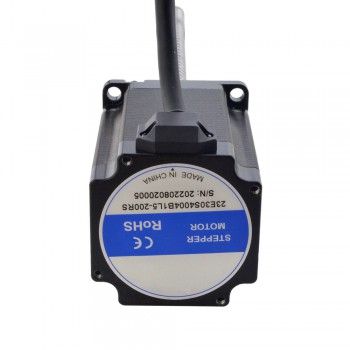

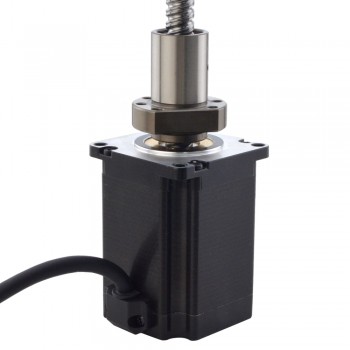

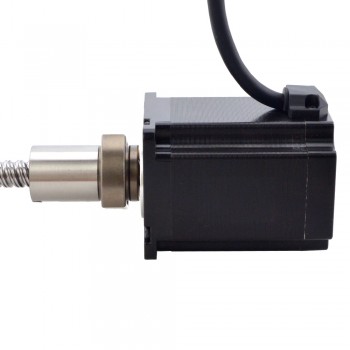

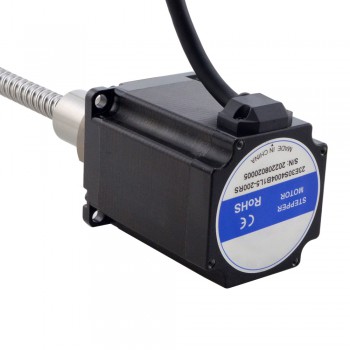

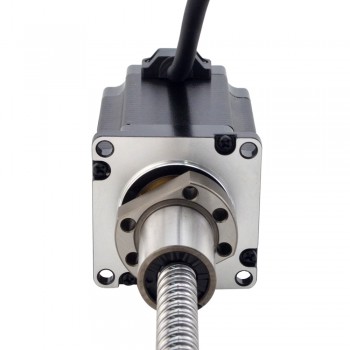

Silnik krokowy liniowy NEMA 23 z zewnętrzną śrubą kulową 23E30S4004B1L5-200RS skok na obrót 10mm skok 200mm

Silnik krokowy liniowy NEMA 23 z zewnętrzną śrubą kulową 23E30S4004B1L5-200RS skok na obrót 10mm skok 200mm

This model is a Nema 23 ball screw linear stepper motor with a 75mm body length, 1.8 degree step angle and 4A rated current. It is integrated with a 12mm(0.4724") diameter 200mm(7.8740") length ball screw length and a steel screw nut, the linear travel is 10mm(0.3937") per revolution. It has the characteristics of high performance, long life, low noise and high efficiency.

Specyfikacja elektryczna

Numer części producenta: 23E30S4004B1L5-200RS

Typ silnika: zewnętrzny (śruba kulowa)

Kąt kroku: 1,8°

Moment trzymania: 1,8Nm(254,90uncji cala)

Prąd znamionowy na fazę: 4A

Rezystancja fazowa: 0,9omów

Indukcyjność: 4,5mH±20%(1KHz)

Accuracy Grade: C7

Dane fizyczne

Wymiary ramy: 57 x 57mm

Długość korpusu: 75mm

Długość śruby pociągowej: 200mm(7,8740")

Średnica śruby pociągowej: Φ12mm(0,4724")

Skok/krok: 0,05mm(0,001969")

Skok/obrót śruby pociągowej: 10mm(0,3937")

Liczba wyprowadzeń: 4

Długość wyprowadzeń: 500mm

Połączenie

Obróbka końcówek śrub pociągowych

Nakrętka bezluzowa

SILNIKKROKOWY oferuje nakrętkę bezluzową do siłowników liniowych z zewnętrzną śrubą pociągową (z wyjątkiem rozmiaru 34) oraz siłowników liniowych z niezablokowaną śrubą pociągową (z wyjątkiem rozmiarów 24 i 34).

Po milionach cykli powinien występować nominalny luz między śrubą pociągową a standardową plastikową nakrętką SILNIKKROKOWY. SILNIKKROKOWY gwarantuje kilka milionów cykli, ale luz fizyczny może zostać zwiększony. Aby zmniejszyć lub wyeliminować luz, SILNIKKROKOWY oferuje sprężynową konstrukcję nakrętki bezluzowej.

Enkodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery z wyjściem indeksowanym lub nieindeksowanym oraz z wyjściem przelotowym, pojedynczym lub różnicowym.

Można również swobodnie wybierać różne rozdzielczości, co ułatwia i precyzuje pozycjonowanie.

Wszystkie standardowe enkodery SILNIKKROKOWY są optyczne i inkrementalne. Wybierając enkoder, należy dokładnie rozważyć dostępne opcje, zwłaszcza rozmiar, rozdzielczość, indeks i metodę wyjścia.

Hamulce

Szczególnie w zastosowaniach pionowych lub w celu zabezpieczenia silników przed nagłym wyłączeniem, standardowe hamulce SILNIKKROKOWY do rozmiarów NEMA14, 17, 23, 24 i 34 pomogą zmniejszyć obawy klientów.

Okablowanie, kable i złącza

Przewody lub złącza luźne

Przewody skręcane

Rury termokurczliwe lub rozprężne

Osłony kablowe

Śruba pokryta teflonem

Jeśli aplikacje klienta wymagają bezsmarowego połączenia śruby i nakrętki, SILNIKKROKOWY oferuje śrubę pociągową pokrytą teflonem do siłowników liniowych krokowych.

Siłownik liniowy krokowy pokryty teflonem do śrub pociągowych zapewnia dłuższą żywotność i lepsze generowanie siły ciągu w porównaniu z konwencjonalnymi śrubami pociągowymi SUS.

Powłoka teflonowa może być stosowana w całym asortymencie śrub pociągowych oferowanych przez SILNIKKROKOWY oraz we wszystkich typach siłowników liniowych, takich jak zewnętrzne, niewypadające i wypadające.

Dodatkowo, nakrętka bezluzowa może być również stosowana ze śrubą pokrytą teflonem.
