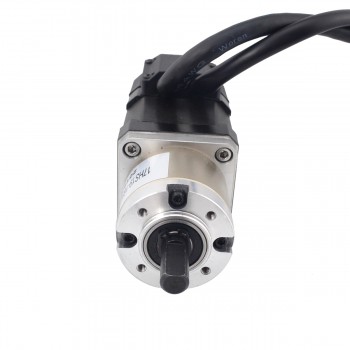

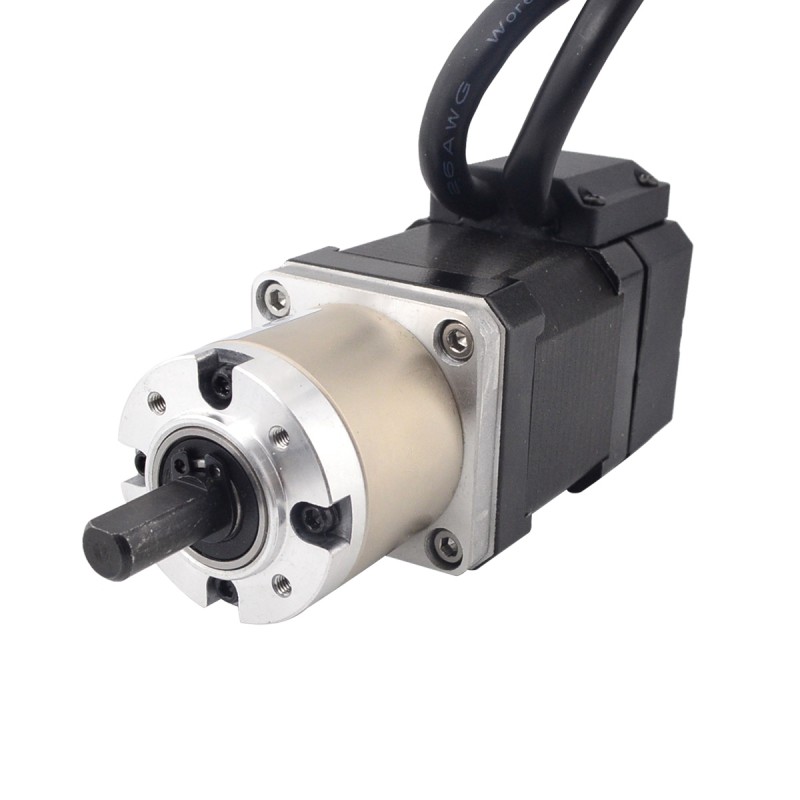

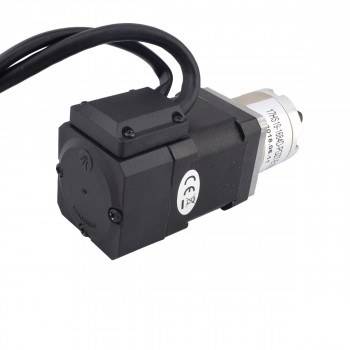

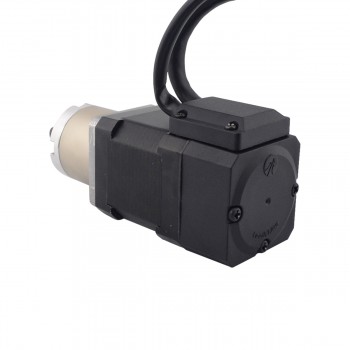

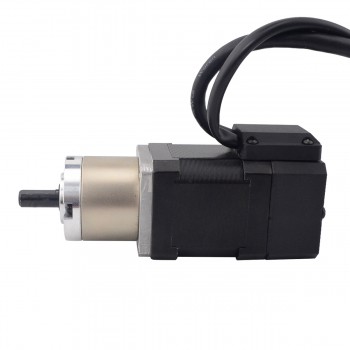

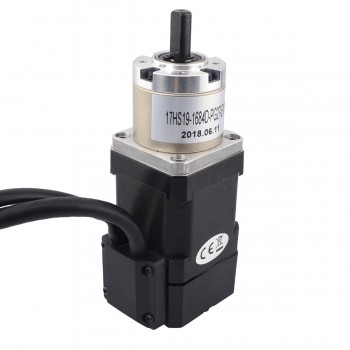

Silnik krokowy Nema 17 z zamkniętą pętlą i przekładnią 17HS19-1684D-PG27-E1000 1000CPR z przekładnia planetarna 27:1
- Instrukcje i dokumentacja: Karta katalogowa silnika:
Nasza cena:299,02zł
Silnik krokowy Nema 17 z zamkniętą pętlą i przekładnią 17HS19-1684D-PG27-E1000 1000CPR z przekładnia planetarna 27:1
Specyfikacja silnika
- Numer części producenta: 17HS19-1684D-PG27-E1000
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku bez przekładni: 1,8 stopnia
- Moment trzymania bez przekładni: 0,52Nm
- Prąd znamionowy na fazę: 1,68A
- Rezystancja fazowa 1,8omów
- Napięcie: 2,80V
- Indukcyjność: 3,20mH ± 20%(1KHz)
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 300mm
Specyfikacja przekładni
- Typ przekładni: Planetarna
- Długość przekładni: 35mm
- Przełożenie: 26,85
- Sprawność: 81%
- Średnica wału: Φ8mm
- Długość wału: 20mm
- Długość cięcia w kształcie litery D: 15mm
- Luz zwrotny bez obciążenia: <=1 stopnia
- Maksymalny dopuszczalny moment obrotowy: 3Nm
- Dopuszczalny moment obrotowy: 5Nm
- Maksymalne obciążenie osiowe wału: 50N
- Maksymalne obciążenie promieniowe wału: 100N
Specyfikacja enkodera
- Napięcie sterownikiem: 4,5V do 5,5V
- Prąd wyjściowy: 20mA
- Rozdzielczość: 1000cpr
- Sygnał wyjściowy: 2 Kanały
- Średnica otworu: Φ5mm
- Częstotliwość wyjściowa: ≤60MHz
- Prędkość obrotowa: ≤3600 obr./min
- Stopień ochrony IP: IP20
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Zielony
|
Czarny
|
Czerwony
|
Niebieski
|
| Specyfikacja silnika | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 52 |
| Moment trzymania (uncji cala) | 73,653 |
| Indukcyjność (mH) | 3,2 |
| Długość wyprowadzeń (mm) | 300 |
| Rozmiar silnika Nema | Nema 17 |
| Liczba wyprowadzeń | 4 |
| Rezystancja fazowa (om) | 1,8 |
| Prąd znamionowy (A) | 1,68 |
| Średnica wału (mm) | 8 |
| Długość wału (mm) | 20 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja enkodera | |
| Stopień ochrony IP | IP20 |
| Częstotliwość wyjściowa | ≤60 kHz |
| Kanały sygnału wyjściowego | 2 |
| Napięcie znamionowe (V) | 5 |
| Rozwiązanie (CPR) | 1000 |
| Prędkość biegu (obr./min) | ≤3600 obr./min |
