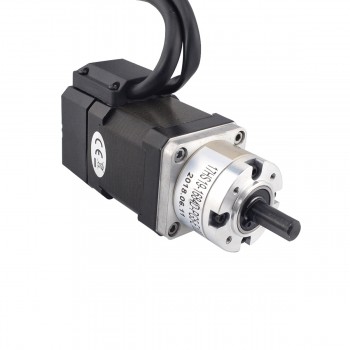

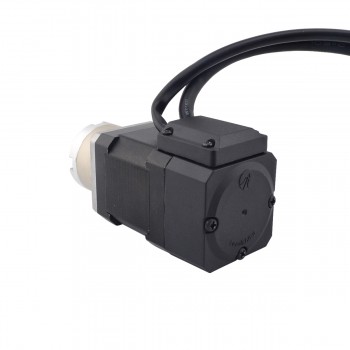

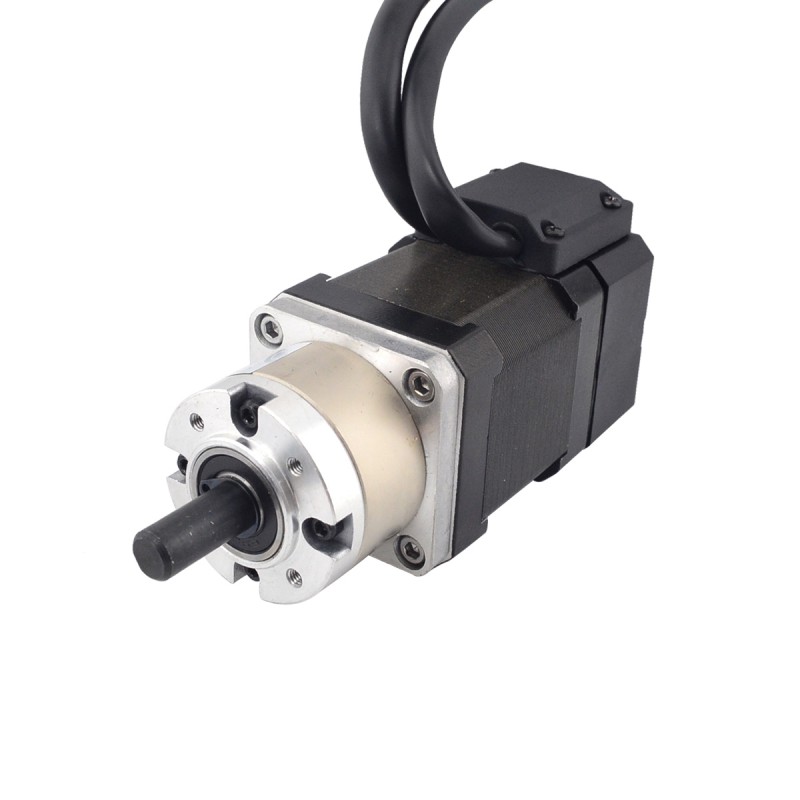

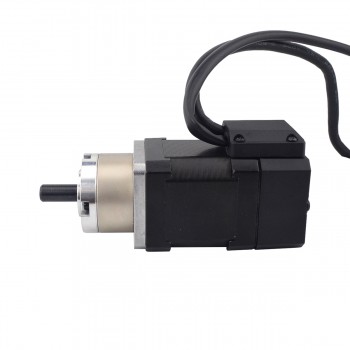

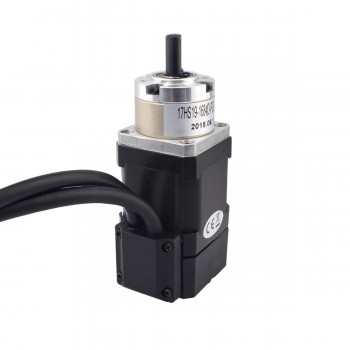

Silnik krokowy Nema 17 z zamkniętą pętlą i przekładnią 17HS19-1684D-PG5-E1000 1000CPR z przekładnia planetarna 5:1

Silnik krokowy Nema 17 z zamkniętą pętlą i przekładnią 17HS19-1684D-PG5-E1000 1000CPR z przekładnia planetarna 5:1

Specyfikacja silnika

• Numer części producenta: 17HS19-1684D-PG5-E1000
• Typ silnika: Silnik krokowy bipolarny
• Kąt kroku bez przekładni: 1,8 stopnia
• Moment trzymania bez przekładni: 0,52Nm
• Prąd znamionowy na fazę: 1,68A
• Rezystancja fazowa 1,8omów
• Napięcie: 2,80V
• Indukcyjność: 3,20mH ± 20%(1KHz)
• Liczba wyprowadzeń: 4
• Długość wyprowadzeń: 300mm

Specyfikacja przekładni

• Typ przekładni: Planetarna
• Długość przekładni: 35mm
• Przełożenie: 5,18
• Sprawność: 90%
• Średnica wału: Φ8mm
• Długość wału: 20mm
• Długość cięcia w kształcie litery D: 15mm
• Luz zwrotny bez obciążenia: <=1 stopnia
• Maksymalny dopuszczalny moment obrotowy: 2Nm
• Dopuszczalny moment obrotowy: 4Nm
• Maksymalne obciążenie osiowe wału: 50N
• Maksymalne obciążenie promieniowe wału: 100N

Specyfikacja enkodera

• Napięcie sterownikiem: 4,5V do 5,5V
• Prąd wyjściowy: 20mA
• Rozdzielczość: 1000cpr
• Sygnał wyjściowy: 2 Kanały
• Średnica otworu: Φ5mm
• Częstotliwość wyjściowa: ≤60MHz
• Prędkość obrotowa: ≤3600 obr./min
• Stopień ochrony IP: IP20

Połączenie
