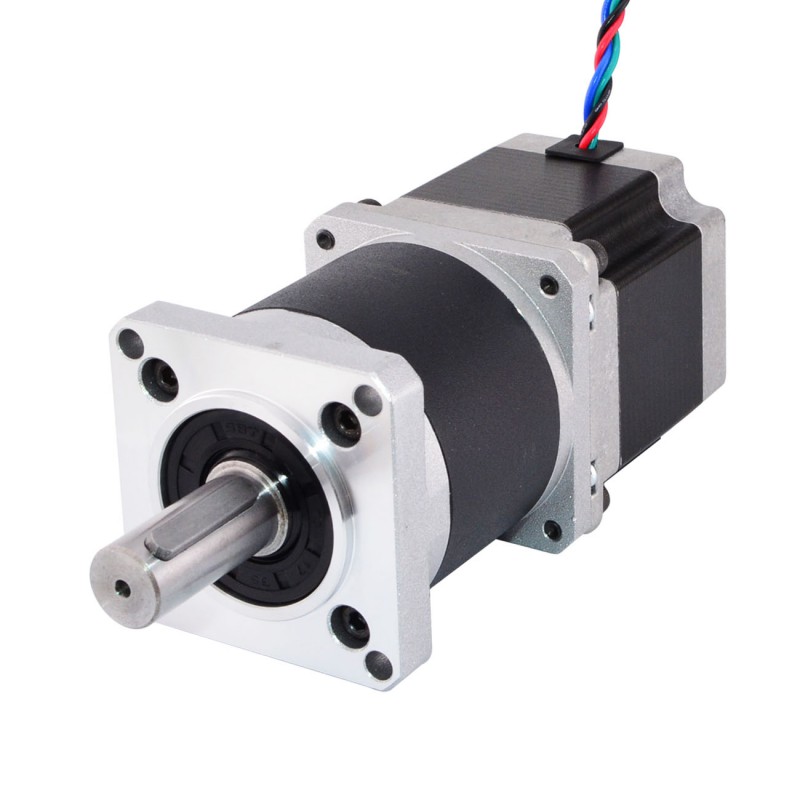

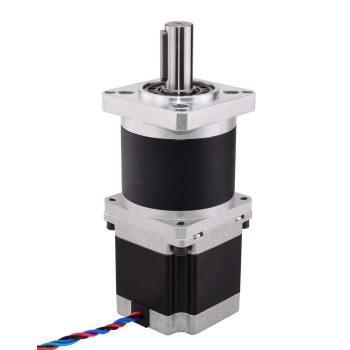

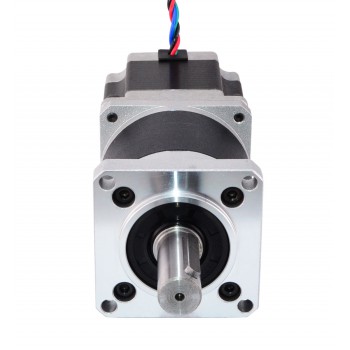

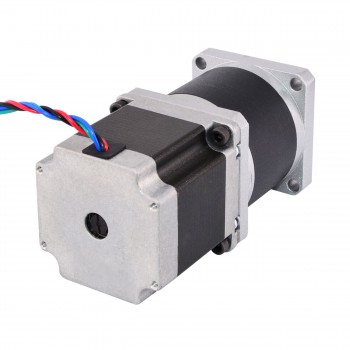

Silnik krokowy Nema 23 23HS22-2804S-HG10 z przekładnia planetarna o wysokiej precyzji 10:1
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:333,98zł
Silnik krokowy Nema 23 23HS22-2804S-HG10 z przekładnia planetarna o wysokiej precyzji 10:1
Ten silnik krokowy Nema 23 o długości 55 mm i nominalnym prądzie 2,8 A jest zintegrowany z precyzyjną przekładnią planetarną o przełożeniu 10:1 i długości 54 mm.
Specyfikacja elektryczna
- Numer części producenta: 23HS22-2804S-HG10
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 0,18 stopnia
- Moment trzymania bez przekładni: 103Ncm
- Prąd znamionowy na fazę: 2,8A
- Rezystancja fazowa 0,9omów
- Napięcie: 2,5
- Indukcyjność: 2,8mH ± 20%(1KHz)
Specyfikacja przekładni
- Typ przekładni: Planetarna
- Przełożenie: 10 : 1
- Sprawność: 95%
- Luz zwrotny bez obciążenia: <=15 arcmin
- Maksymalny dopuszczalny moment obrotowy: 6Nm
- Dopuszczalny moment obrotowy: 12Nm
- Maksymalne obciążenie promieniowe: 400N
- Temperatura otoczenia: -10 - 90℃
- Klasa izolacji: B
- Hałas: <=50 dB
- Żywotność: 20000 h
Dane fizyczne
- Wymiary ramy: 57 x 57mm
- Długość silnika: 55mm
- Długość przekładni: 54mm
- Średnica wału: Φ14mm
- Długość wału: 34mm
- Długość wału wpustowego: 25mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 320mm
- Waga: 1500g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja przekładni | |
|---|---|
| Luz zwrotny bez obciążenia (maks.°) | 0,25 |
| Sprawność | 95% |
| Przełożenie | 10:1 |
| Długość przekładni (mm) | 54 |
| Typ przekładni | Planetarna |
| Maksymalny dopuszczalny moment obrotowy (Ncm) | 600 |
| Maksymalny dopuszczalny moment obrotowy (uncji cala) | 849,7 |
| Dopuszczalny moment obrotowy (Ncm) | 1200 / 1699,3 |
| Maksymalne obciążenie promieniowe wału (N) | 400 |
| Specyfikacja silnika | |
| Indukcyjność (mH) | 2,8 |
| Długość wyprowadzeń (mm) | 320 |
| Rozmiar silnika Nema | Nema 23 |
| Liczba wyprowadzeń | 4 |
| Rezystancja fazowa (om) | 0,9 |
| Prąd znamionowy (A) | 2,8 |
| Średnica wału (mm) | 14 |
| Długość wału (mm) | 34 |
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania bez przekładnią (Nm) | 103 |
| Moment trzymania bez przekładnią (uncji cala) | 145,86 |
| Długość silnika (mm) | 55 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Typ wału | Wpust klinowy |
| Specyfikacja fizyczna | |
| Waga (g) | 1500 |
