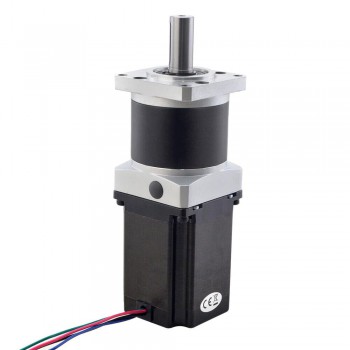

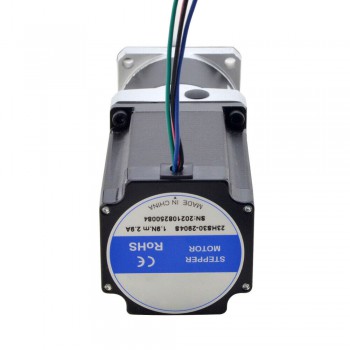

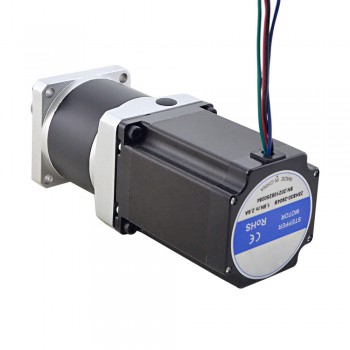

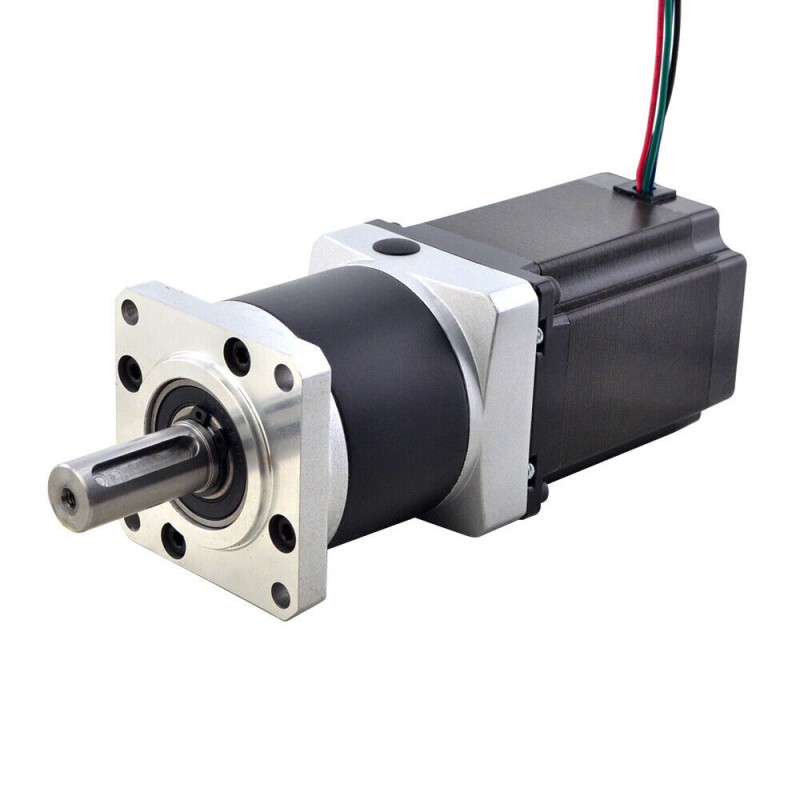

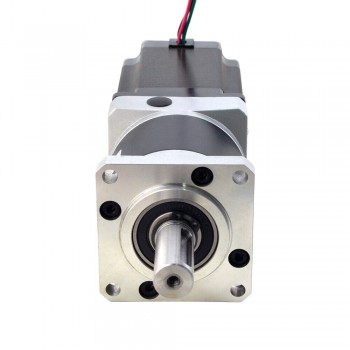

Silnik krokowy z przekładnią Nema 23 23HS30-2904S/MG2 z przekładnia planetarna 10:1/20:1/50:1

Silnik krokowy z przekładnią Nema 23 23HS30-2904S/MG2 z przekładnia planetarna 10:1/20:1/50:1

Przełożenie 10:1

Specyfikacja elektryczna

Numer części producenta: 23HS30-2904S-MG10

Typ silnika: Silnik krokowy bipolarny

Moment trzymania bez przekładni: 1,89Nm(267,65uncji cala)

Prąd znamionowy na fazę: 3,0A

Rezystancja fazowa: 1,13omów

Indukcyjność: 4,8mH±20%(1KHz)

Specyfikacja przekładni

Typ przekładni: Przekładnia planetarna o wysokiej precyzji

Przełożenie: 10:1

Sprawność: 90%

Luz zwrotny bez obciążenia:<=30 stopnia

Maksymalny dopuszczalny moment obrotowy: 15Nm

Hałas: <=60dB

Wodoodporność: IP54

Żywotność: 20000 godzin

Dane fizyczne

Wymiary ramy: 57 x 57mm

Długość silnika: 76,5mm

Długość przekładni: 55,5mm

Typ wałka wyjściowego: Wpust klinowy

Średnica wałka wyjściowego: Φ14mm

Długość wałka wyjściowego: 34mm

Przełożenie 20:1

Specyfikacja elektryczna

Numer części producenta: 23HS30-2904S-MG20

Typ silnika: Silnik krokowy bipolarny

Moment trzymania bez przekładni: 1,89Nm(267,65uncji cala)

Prąd znamionowy na fazę: 2,9A

Rezystancja fazowa: 1,13omów

Indukcyjność: 4,8mH±20%(1KHz)

Specyfikacja przekładni

Typ przekładni: High Planetary Precision Gearbox

Przełożenie: 20:1

Sprawność: 90%

Luz zwrotny bez obciążenia:<=50arcmin

Maksymalny dopuszczalny moment obrotowy: 25Nm

Hałas: <=60dB

Wodoodporność: IP54

Żywotność: 20000 godzin

Dane fizyczne

Wymiary ramy: 57 x 57mm

Długość silnika: 76,5mm

Długość przekładni: 68mm

Typ wałka wyjściowego: Wpust klinowy

Średnica wałka wyjściowego: Φ14mm

Długość wałka wyjściowego: 34mm

Przełożenie 50:1

Specyfikacja elektryczna

Numer części producenta: 23HS30-2904S-MG50

Typ silnika: Silnik krokowy bipolarny

Moment trzymania bez przekładni: 1,89Nm(267,65uncji cala)

Prąd znamionowy na fazę: 2,9A

Rezystancja fazowa: 1,13omów

Indukcyjność: 4,8mH±20%(1KHz)

Specyfikacja przekładni

Typ przekładni: High Planetary Precision Gearbox

Przełożenie: 50:1

Sprawność: 90%

Luz zwrotny bez obciążenia:<=50arcmin

Maksymalny dopuszczalny moment obrotowy: 20Nm(221,27lb-in)

Hałas: <=60dB

Wodoodporność: IP54

Żywotność: 20000 godzin

Dane fizyczne

Wymiary ramy: 57 x 57mm

Długość silnika: 76,5mm

Długość przekładni: 68mm

Typ wałka wyjściowego: Wpust klinowy

Średnica wałka wyjściowego: Φ14mm

Długość wałka wyjściowego: 34mm
