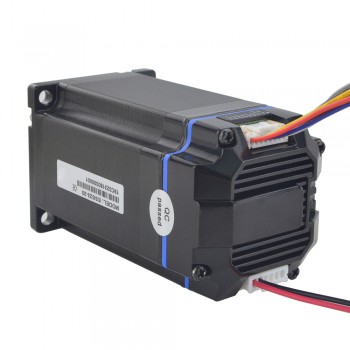

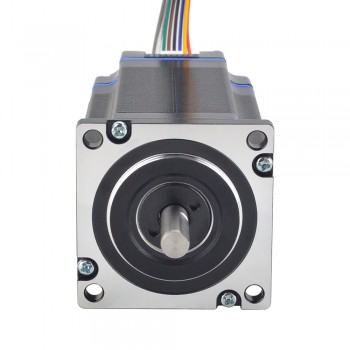

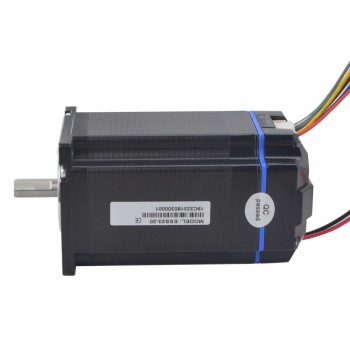

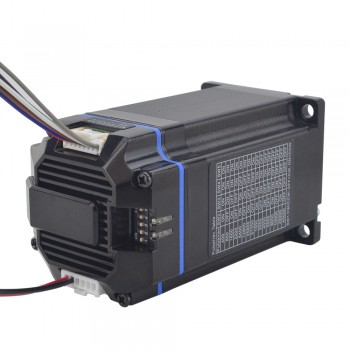

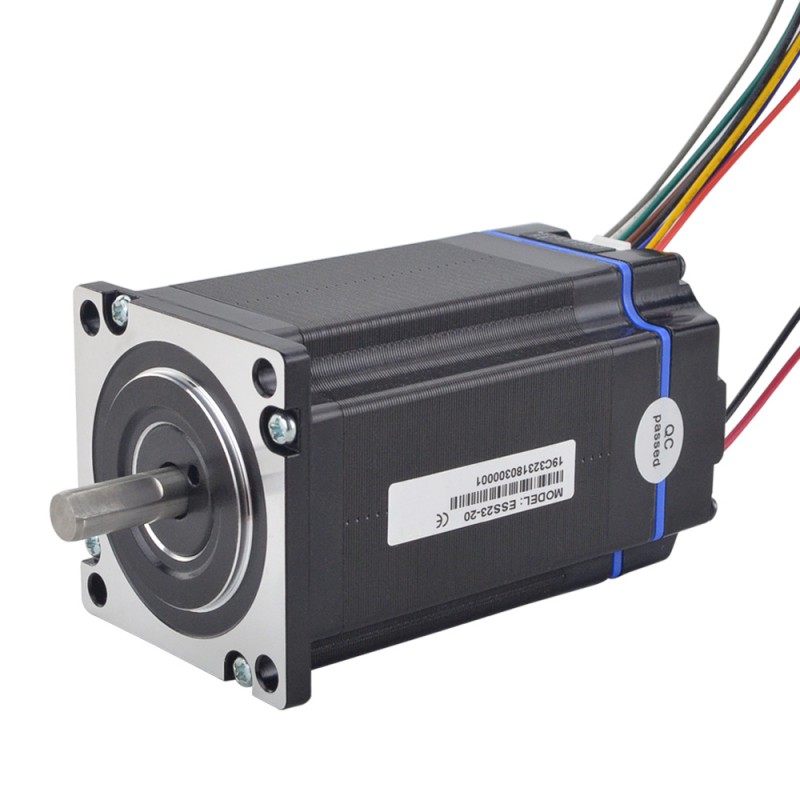

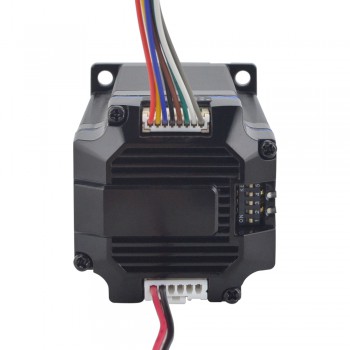

Silnik krokowy Nema 23 z zamkniętą pętlą i sterownik ESS23-20 2,2Nm 24-50VDC 1000CPR
-
Instrukcje i dokumentacja:
Pełna karta katalogowa:
Krzywa momentu obrotowego:
Nasza cena:488,54zł
Silnik krokowy Nema 23 z zamkniętą pętlą i sterownik ESS23-20 2,2Nm 24-50VDC 1000CPR
Specyfikacja elektryczna:
- Numer części producenta: ESS23-20
- Moment trzymania: 2,2Nm
- Napięcie wejściowe: 24 - 50VDC
- Szczytowy prąd wyjściowy: 1,8 - 4,0A
- Natężenie prądu wejściowego układu logicznego:10mA
- Napięcie wejściowe układu logicznego:5V
- Typ enkodera: Przyrostowy
- Typ wyjścia enkodera: Różnicowy
- Rozdzielczość enkodera: 1000CPR
- Kanały sygnału wyjściowego enkodera: 2
- Rezystancja izolacji: Powyżej 100 MΩ
- Wytrzymałość dielektryczna: 500 V AC przez 1 minutę
Dane fizyczne:
- Wymiary ramy: 57 x 57mm
- Długość korpusu: 80mm
- Średnica wału: Φ8mm
- Długość wału z wycięciem D: 15mm
- Długość wału: 21mm
- Waga: 1257g
Połączenie
|
PU+
|
PU-
|
DR+
|
DR-
|
MF+
|
MF-
|
ALM+
|
ALM-
|
|
Czerwony
|
Żółty
|
Niebieski
|
Czarny
|
Brązowy
|
Zielony
|
Biały
|
Szary
|
| Specyfikacja silnik serwo z sterownik | |
|---|---|
| Napięcie wejściowe (V) | 24 - 50 VDC |
| Długość | 80 |
| Prąd wyjściowy | 1,8–4,0 A |
