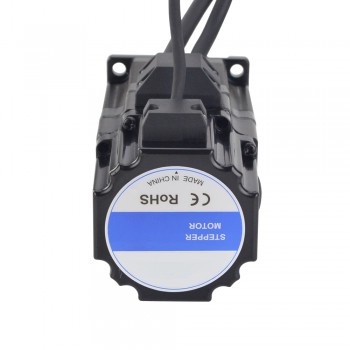

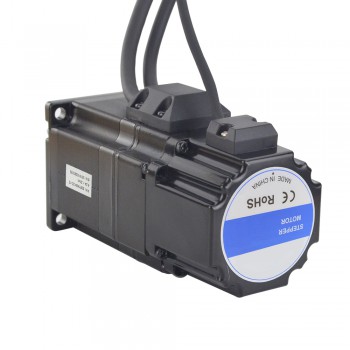

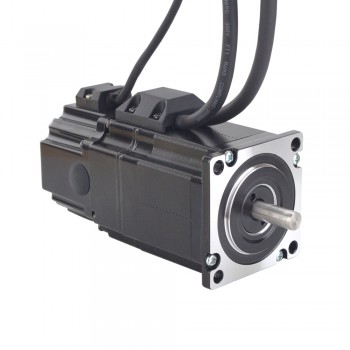

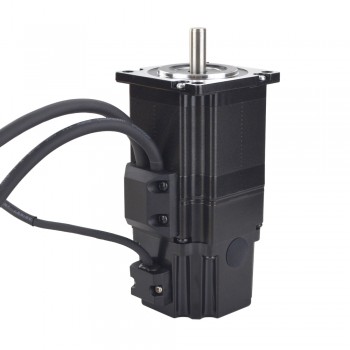

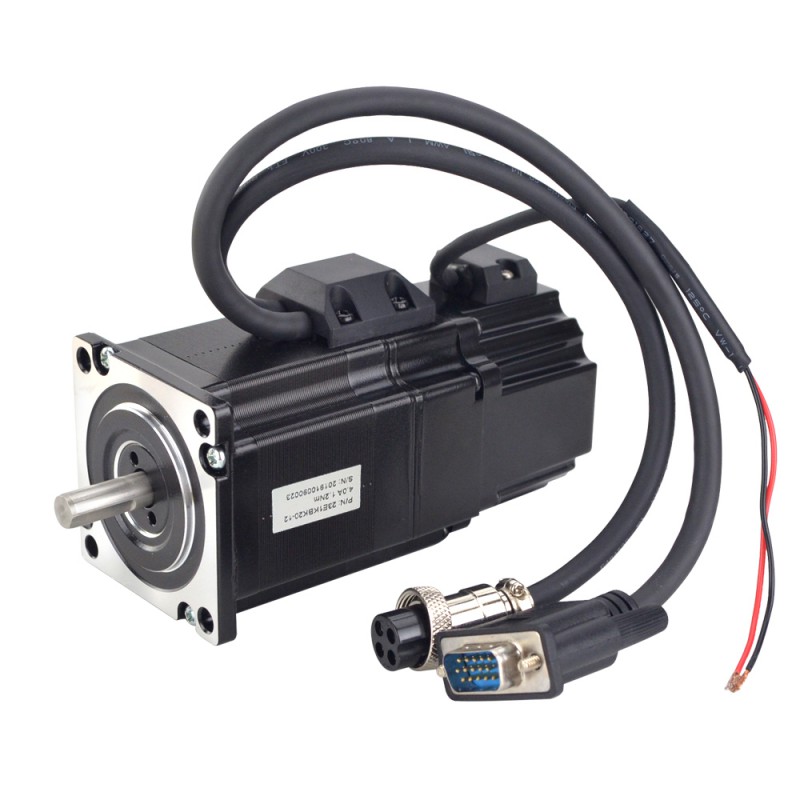

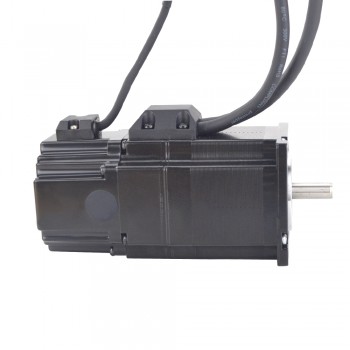

Silnik krokowy Nema 23 z zamkniętą pętlą Seria P 23E1KBK20-12 1,2Nm z hamulcem elektromagnetycznym
-
Instrukcje i dokumentacja:
Pełna karta katalogowa:
Krzywa momentu obrotowego:
Nasza cena:478,73zł
Silnik krokowy Nema 23 z zamkniętą pętlą Seria P 23E1KBK20-12 1,2Nm z hamulcem elektromagnetycznym
Specyfikacja elektryczna
- Numer części producenta: 23E1KBK20-12
- Liczba faz: 2
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 1,2 Nm
- Prąd znamionowy na fazę: 4,0 A
- Rezystancja fazowa 0,45 omów
- Indukcyjność: 1,4 mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 57 x 57 mm
- Długość korpusu: 55,5 mm
- Średnica wału: Φ8 mm
- Długość wału: 21 mm
- Długość wału z wycięciem D: 15 mm
- Długość wyprowadzeń: 270 mm
- Waga: 0,72 kg
Sterowanie kodowaniem(1000CPR)
- Biały--GND
- Czerwony--+5VCC
- Niebieski--EA-
- Czarny--EA+
- Zielony--EB-
- Żółty--EB+
Połączenia hamulcowe
- Czerwony--24V+
- Czerwony--24V-
- 2,0Nm
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Biały
|
Zielony
|
Niebieski
|
Czarny
|
| Specyfikacja silnika | |
|---|---|
| Moment trzymania (Ncm) | 120 |
| Moment trzymania (uncji cala) | 169,97 |
| Indukcyjność (mH) | 1,4 |
| Długość wyprowadzeń (mm) | 270 |
| Rozmiar silnika Nema | Nema 23 |
| Rezystancja fazowa (om) | 0,45 |
| Prąd znamionowy (A) | 4 |
| Średnica wału (mm) | 8 |
| Długość wału (mm) | 21 |
| Kąt kroku (°) | 1,8 |
| Liczba faz | 2 |
| Specyfikacja hamulca | |
| Napięcie sterownikiem (V) | 24 |
| Moment tarcia statycznego (Nm) | 2 |
| Moment tarcia statycznego (uncji cala) | 283,28 |
| Specyfikacja enkodera | |
| Kanały sygnału wyjściowego | 2 |
| Rozwiązanie (CPR) | 1000 |
