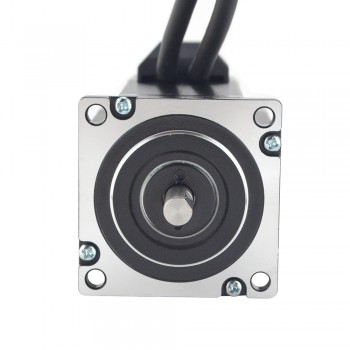

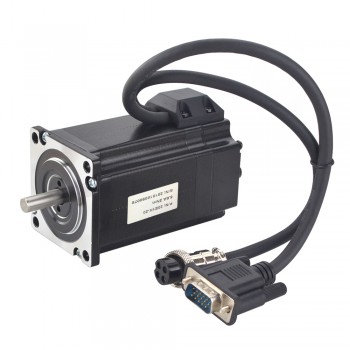

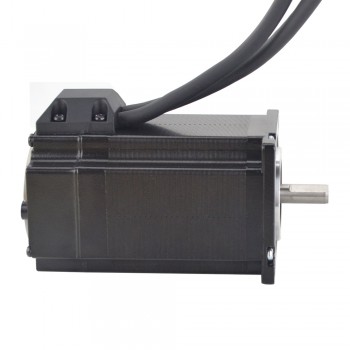

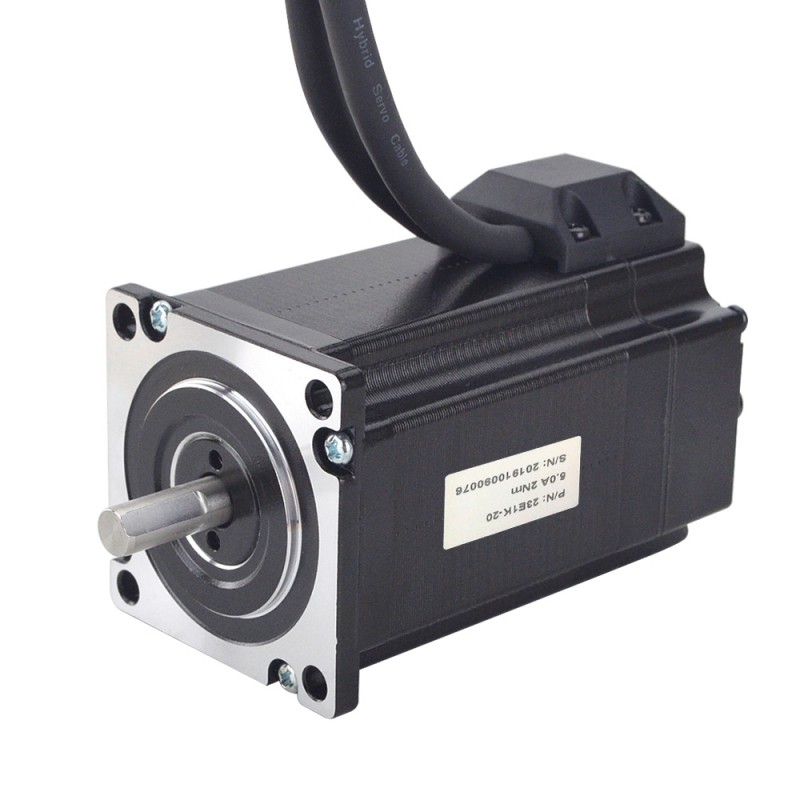

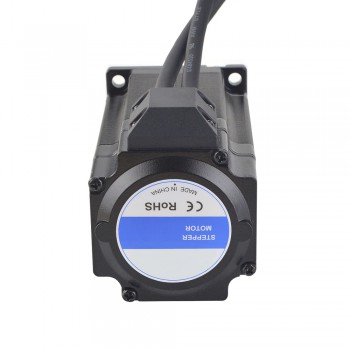

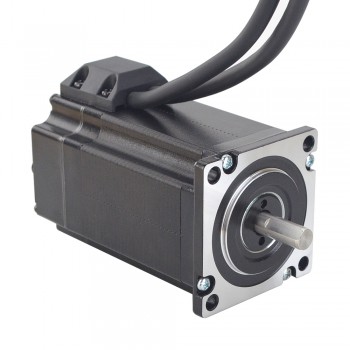

Silnik krokowy Nema 23 z zamkniętą pętlą Seria P 23E1K-20 2Nm z enkoder 1000CPR
-
Instrukcje i dokumentacja:
Pełna karta katalogowa:
Krzywa momentu obrotowego:
Nasza cena:239,82zł
Silnik krokowy Nema 23 z zamkniętą pętlą Seria P 23E1K-20 2Nm z enkoder 1000CPR
Specyfikacja elektryczna
- Numer części producenta: 23E1K-20
- Liczba faz: 2
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 2 Nm
- Prąd znamionowy na fazę: 5,0 A
- Rezystancja fazowa 0,4 omów
- Indukcyjność: 1,8 mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 57 x 57 mm
- Długość korpusu: 76,5 mm
- Średnica wału: Φ8 mm
- Długość wału: 21 mm
- Długość wału z wycięciem D: 15 mm
- Długość wyprowadzeń: 270 mm
- Waga: 1,06 kg
Sterowanie kodowaniem(1000CPR)
- Biały--GND
- Czerwony--+5VCC
- Niebieski--EA-
- Czarny--EA+
- Zielony--EB-
- Żółty--EB+
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Biały
|
Zielony
|
Niebieski
|
Czarny
|
| Specyfikacja silnika | |
|---|---|
| Moment trzymania (Ncm) | 200 |
| Moment trzymania (uncji cala) | 283,28 |
| Indukcyjność (mH) | 1,8 |
| Długość wyprowadzeń (mm) | 270 |
| Rozmiar silnika Nema | Nema 23 |
| Rezystancja fazowa (om) | 0,4 |
| Prąd znamionowy (A) | 5,0 |
| Średnica wału (mm) | 8 |
| Długość wału (mm) | 21 |
| Kąt kroku (°) | 1,8 |
| Liczba faz | 2 |
| Specyfikacja enkodera | |
| Kanały sygnału wyjściowego | 2 |
| Rozwiązanie (CPR) | 1000 |
