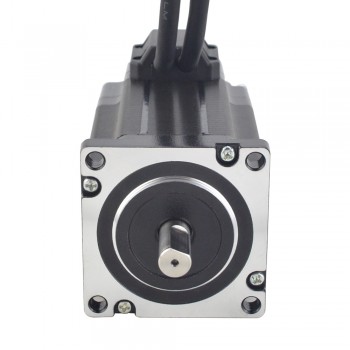

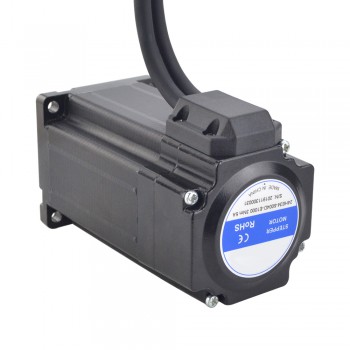

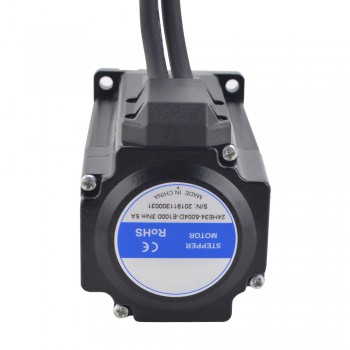

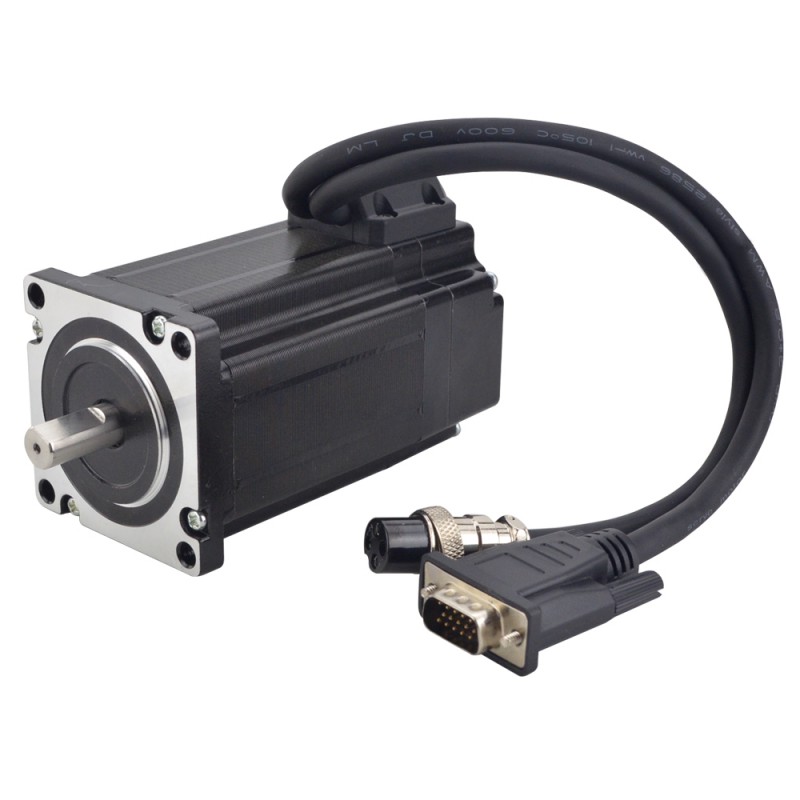

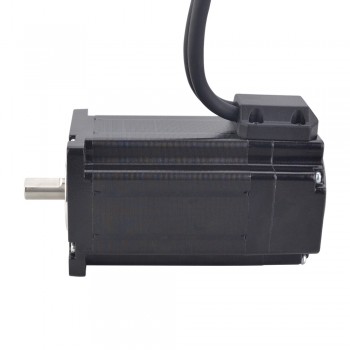

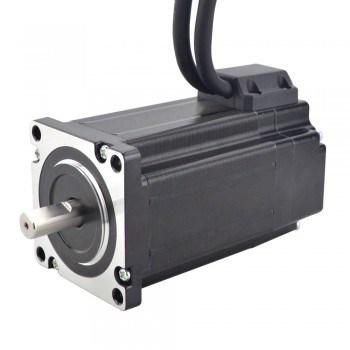

Silnik krokowy Nema 24 z zamkniętą pętlą 24HE34-5004D-E1000 3,0Nm z enkoder
-
Instrukcje i dokumentacja:
Pełna karta katalogowa:
Krzywa momentu obrotowego:
Nasza cena:169,27zł
Silnik krokowy Nema 24 z zamkniętą pętlą 24HE34-5004D-E1000 3,0Nm z enkoder
Specyfikacja elektryczna
- Numer części producenta: 24HE34-5004D-E1000
- Liczba faz: 2
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 3,0 Nm
- Prąd znamionowy na fazę: 5,0 A
- Rezystancja fazowa 0,45 omów± 10%
- Indukcyjność: 1,8 mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 60 x 60 mm
- Długość korpusu: 86 mm
- Średnica wału: Φ10 mm
- Długość wału: 21 mm
- Długość wału z wycięciem D: 15 mm
- Długość wyprowadzeń: 300 mm
- Waga: 1,52 kg
Specyfikacja enkodera
- Napięcie sterownikiem: 5V
- Prąd wyjściowy: 55mA
- Rozdzielczość: 1000ppr
- Sygnał wyjściowy: 2 Kanały
- Średnica otworu: Φ8mm
- Częstotliwość wyjściowa: ≤1MHz
- Prędkość obrotowa: ≤5000 obr./min
- Stopień ochrony IP: IP20
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Biały
|
Zielony
|
Niebieski
|
Czarny
|
| Specyfikacja silnika | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 300 |
| Moment trzymania (uncji cala) | 424,92 |
| Indukcyjność (mH) | 1,8 |
| Długość wyprowadzeń (mm) | 300 |
| Rozmiar silnika Nema | Nema 24 |
| Liczba wyprowadzeń | 4 |
| Rezystancja fazowa (om) | 0,45 |
| Prąd znamionowy (A) | 5 |
| Średnica wału (mm) | 10 |
| Długość wału (mm) | 21 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja enkodera | |
| Prąd wyjściowy (mA) | 55 |
| Częstotliwość wyjściowa | ≤1MHz |
| Kanały sygnału wyjściowego | 2 |
| Napięcie znamionowe (V) | 5 |
| Rozwiązanie (CPR) | 1000 |
