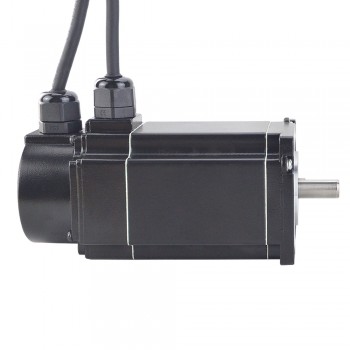

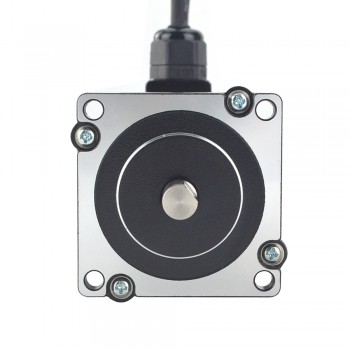

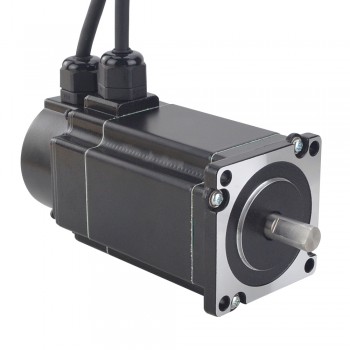

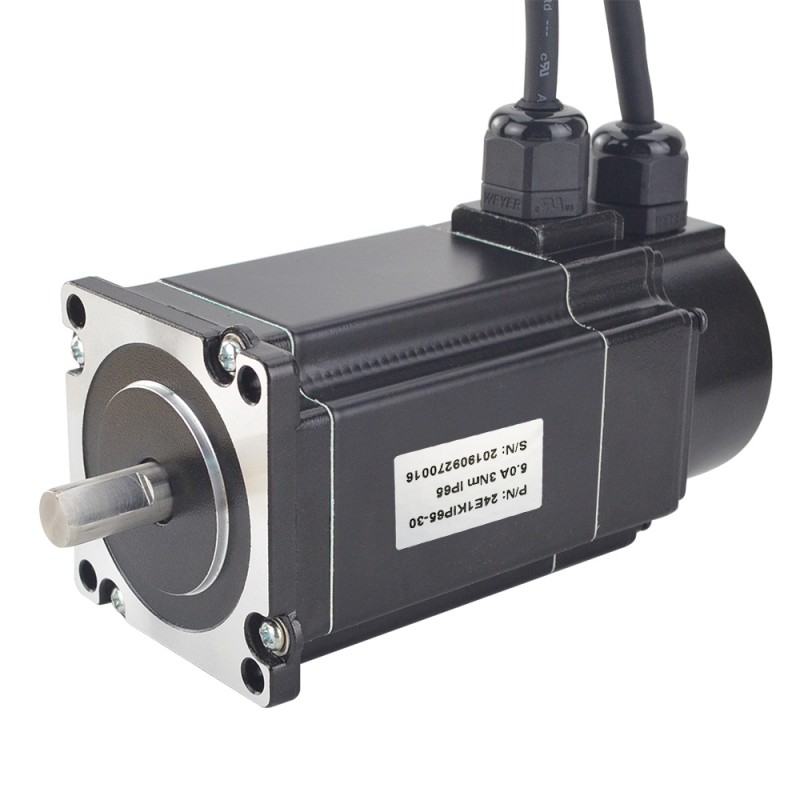

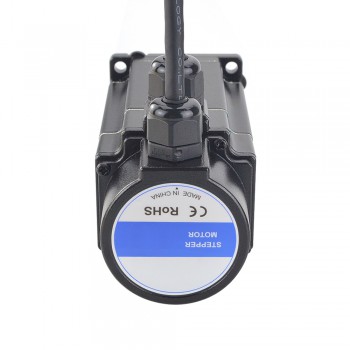

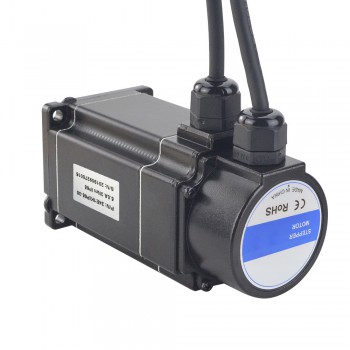

Wodoodporny silnik krokowy Nema 24 z zamkniętą pętlą 24E1KIP65-30 Seria P IP65 3Nm z enkoder 1000CPR
-
Instrukcje i dokumentacja:
Pełna karta katalogowa:
Krzywa momentu obrotowego:
Nasza cena:415,87zł
Wodoodporny silnik krokowy Nema 24 z zamkniętą pętlą 24E1KIP65-30 Seria P IP65 3Nm z enkoder 1000CPR
Specyfikacja elektryczna
- Numer części producenta: 24E1KIP65-30
- Liczba faz: 2
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 3 Nm
- Prąd znamionowy na fazę: 5,0 A
- Rezystancja fazowa 0,45 omów
- Indukcyjność: 1,8 mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 60 x 60 mm
- Długość korpusu: 97 mm
- Średnica wału: Φ10 mm
- Długość wału: 21 mm
- Długość wału z wycięciem D: 15 mm
- Długość wyprowadzeń: 1000 mm
- Waga: 1,4 kg
Sterowanie kodowaniem(1000CPR)
- Czarny--GND
- Czerwony--+5VCC
- Niebieski/Biały--EA-
- Niebieski--EA+
- Pomarańczowy/Biały--EB-
- Pomarańczowy--EB+
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja silnika | |
|---|---|
| Moment trzymania (Ncm) | 300 |
| Moment trzymania (uncji cala) | 424,92 |
| Indukcyjność (mH) | 1,8 |
| Długość wyprowadzeń (mm) | 1000 |
| Rezystancja fazowa (om) | 0,45 |
| Prąd znamionowy (A) | 5 |
| Średnica wału (mm) | 10 |
| Długość wału (mm) | 21 |
| Kąt kroku (°) | 1,8 |
| Liczba faz | 2 |
| Stopień wodoodporności | IP65 |
| Wtyczka lotnicza | PG9 |
| Specyfikacja enkodera | |
| Kanały sygnału wyjściowego | 2 |
| Rozwiązanie (CPR) | 1000 |
