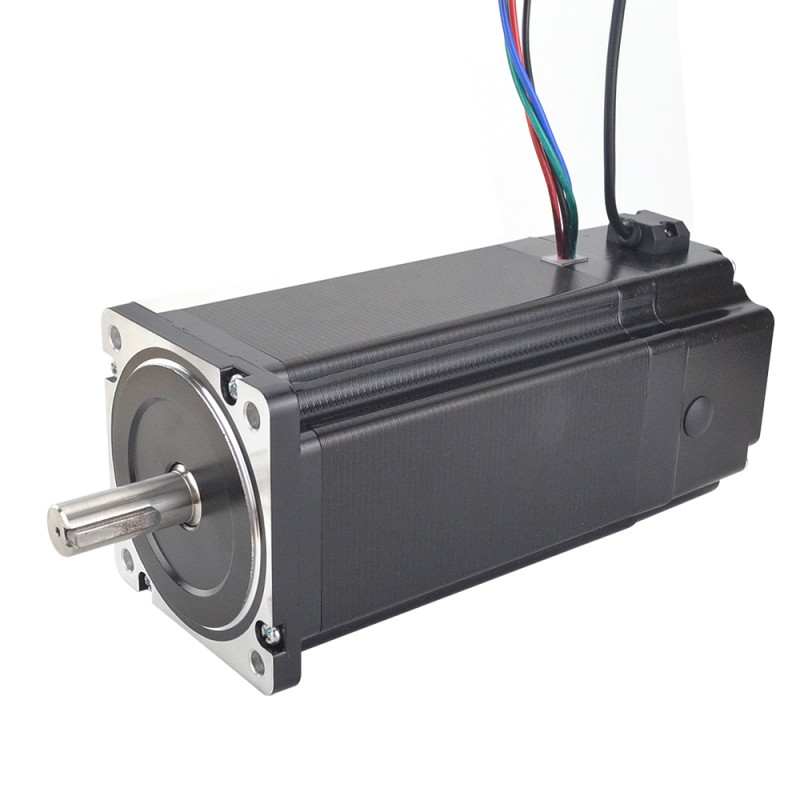

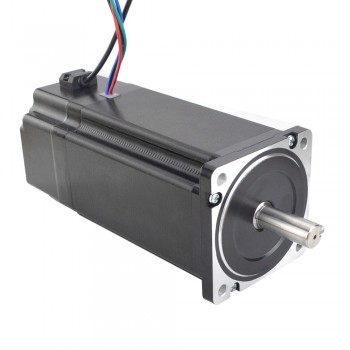

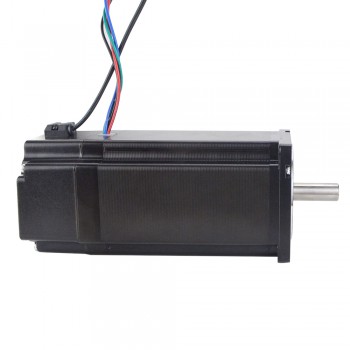

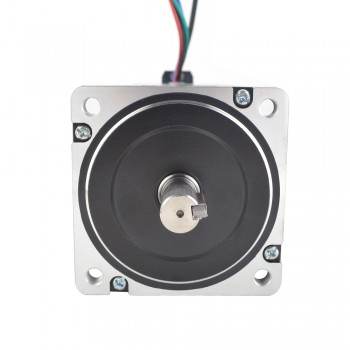

Silnik krokowy Nema 34 serii P 34BK50-120 12 Nm z hamulcem elektromagnetycznym
-
Instrukcje i dokumentacja:
Pełna karta katalogowa:
Krzywa momentu obrotowego:
Nasza cena:735,09zł
Silnik krokowy Nema 34 serii P 34BK50-120 12 Nm z hamulcem elektromagnetycznym
Specyfikacja elektryczna
- Numer części producenta: 34BK50-120
- Liczba faz: 2
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 12 Nm
- Prąd znamionowy na fazę: 6,0 A
- Rezystancja fazowa 0,72 omów
- Indukcyjność: 7,3 mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 86 x 86 mm
- Długość korpusu: 150,6 mm
- Średnica wału: Φ14 mm
- Długość wału: 37 mm
- Długość wału wpustowego: 25 mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 500 mm
- Waga: 5,0 kg
Połączenia hamulcowe
- Czerwony--24V+
- Czerwony--24V-
- 5.0Nm
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja silnika | |
|---|---|
| Moment trzymania (Ncm) | 1200 |
| Moment trzymania (uncji cala) | 1700 |
| Indukcyjność (mH) | 7,3 |
| Długość wyprowadzeń (mm) | 500 |
| Rozmiar silnika Nema | Nema 34 |
| Liczba wyprowadzeń | 4 |
| Rezystancja fazowa (om) | 0,72 |
| Prąd znamionowy (A) | 6,0 |
| Średnica wału (mm) | 14 |
| Długość wału (mm) | 37 |
| Kąt kroku (°) | 1,8 |
| Liczba faz | 2 |
| Specyfikacja hamulca | |
| Moment tarcia statycznego (Nm) | 5,0 |
| Moment tarcia statycznego (uncji cala) | 708,2 |
