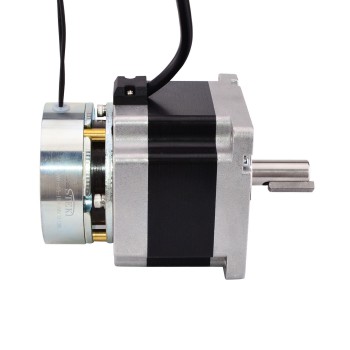

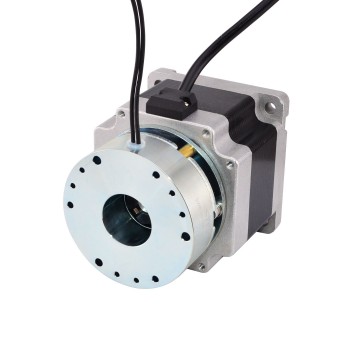

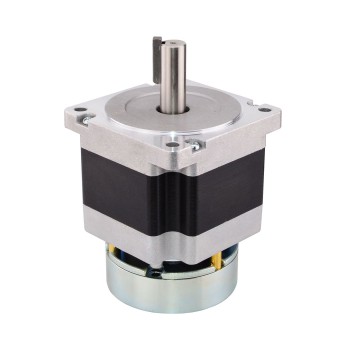

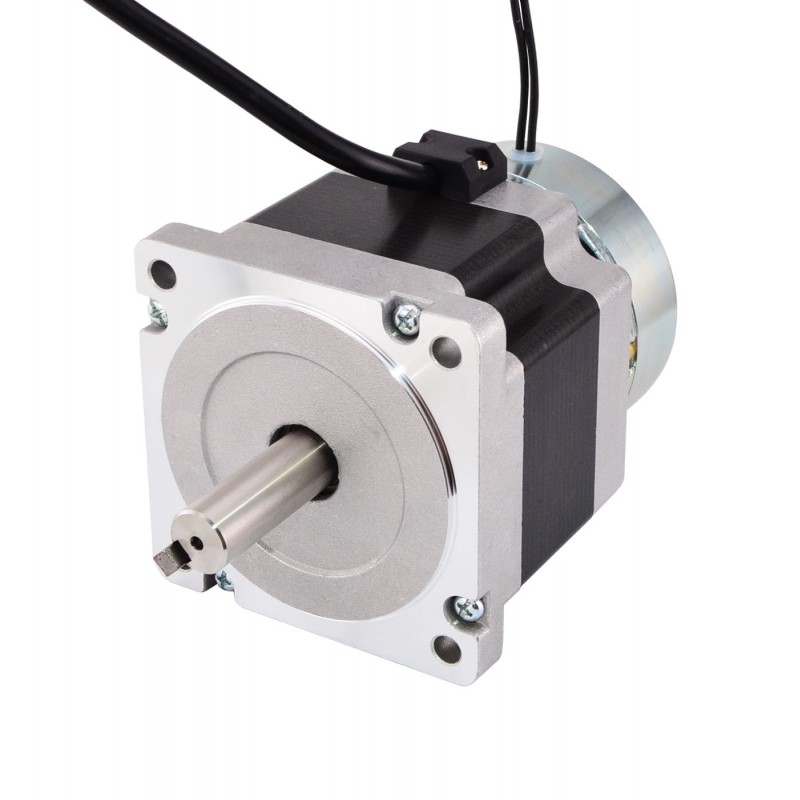

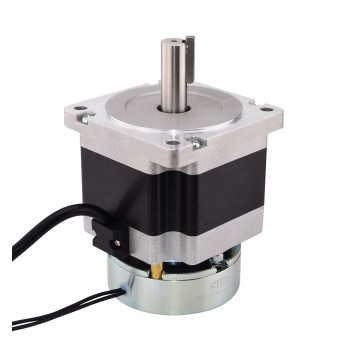

Silnik krokowy Nema 34 34HS31-5504D-B400 4,5 Nm z hamulcem (moment tarcia 4,0 Nm)
-
Instrukcje i dokumentacja:
Karta katalogowa silnika:
Karta katalogowa hamulca:
Nasza cena:509,07zł
Silnik krokowy Nema 34 34HS31-5504D-B400 4,5 Nm z hamulcem (moment tarcia 4,0 Nm)
Specyfikacja silnika
- Numer części producenta: 34HS31-5504D-B400
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 4,5Nm
- Prąd znamionowy na fazę: 5,5A
- Napięcie: 2,2
- Rezystancja fazowa 0,4omów
- Indukcyjność: 3,5mH ± 20%(1KHz)
- Wymiary ramy: 86 x 86mm
- Długość korpusu: 80mm
- Średnica wału: Φ14mm
- Długość wału: 37mm
- Długość wału wpustowego: 25mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 500mm
- Waga: 2,3kg
Specyfikacja hamulca
- Moment tarcia statycznego: 4Nm
- Moment międzywarstwowy: 23x10-6 kg.cm2
- Napięcie: 24V
- Moc: 13W
- Klasa odporności na ciepło: F
- Maks. Prędkość: 5000 obr./min
- Waga: 0,8kg
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czerwony
|
Czarny
|
Żółty
|
Niebieski
|
| Specyfikacja silnika | |
|---|---|
| Kąt kroku (°) | 1,8 / 1,8 |
| Długość korpusu (mm) | 80 |
| Moment trzymania (Ncm) | 450 |
| Moment trzymania (uncji cala) | 637,3 |
| Indukcyjność (mH) | 3,5 |
| Długość wyprowadzeń (mm) | 500 |
| Rozmiar silnika Nema | Nema 34 |
| Liczba wyprowadzeń | 4 |
| Rezystancja fazowa (om) | 0,4 |
| Prąd znamionowy (A) | 5,5 |
| Średnica wału (mm) | 14 |
| Długość wału (mm) | 37 |
| Bipolarny/Unipolarny | Bipolarny |
| Specyfikacja hamulca | |
| Klasa odporności na ciepło | F |
| Maks. Prędkość (obr./min) | 5000 |
| Moment międzywarstwowy (kg.cm2) | 23x10-6 |
| Moc (W) | 13 |
| Moment tarcia statycznego (Nm) | 4 |
| Moment tarcia statycznego (uncji cala) | 566 |
| Napięcie sterownikiem (V) | 24 |
