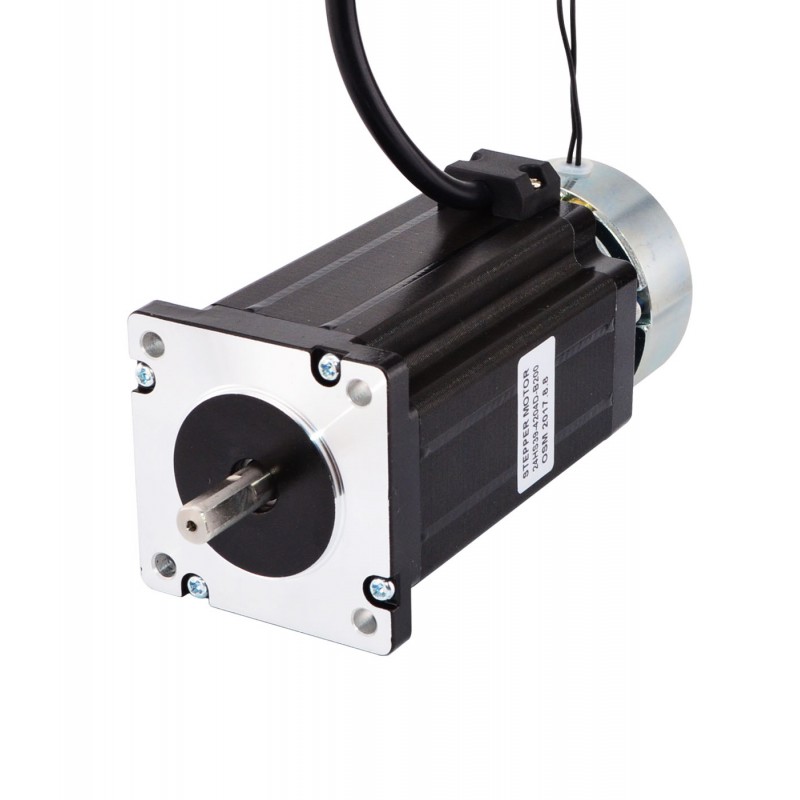

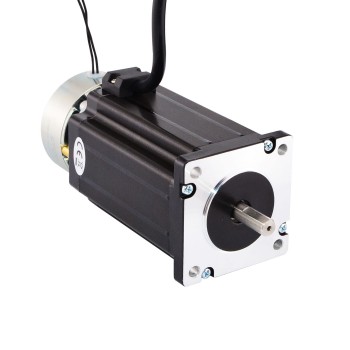

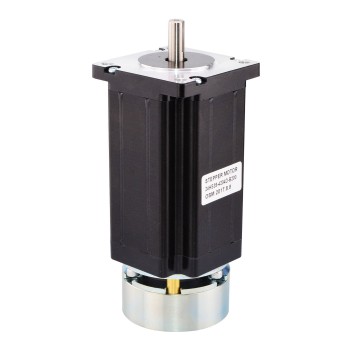

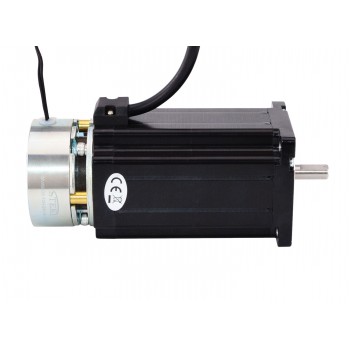

Silnik krokowy Nema 24 24HS39-4204D-B200 4,0 Nm z hamulcem (moment tarcia 2,0 Nm)
- Instrukcje i dokumentacja: Karta katalogowa hamulca:
Nasza cena:397,98zł
Silnik krokowy Nema 24 24HS39-4204D-B200 4,0 Nm z hamulcem (moment tarcia 2,0 Nm)
Specyfikacja silnika
- Numer części producenta: 24HS39-4204D
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 4Nm
- Prąd znamionowy na fazę: 4,24A
- Napięcie: 2,96
- Rezystancja fazowa 0,7omów
- Indukcyjność: 3mH ± 20%(1KHz)
- Wymiary ramy: 60 x 60mm
- Długość korpusu: 100mm
- Średnica wału: Φ8mm
- Długość wału: 21mm
- Długość cięcia w kształcie litery D: 15mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 500mm
- Waga: 1,6kg

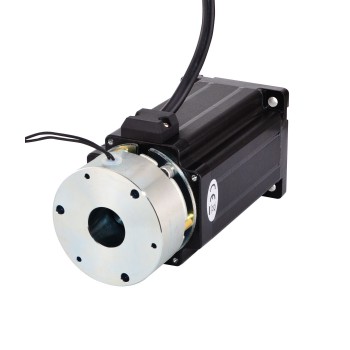

Specyfikacja hamulca
- Typ hamulca: Niewzbudzony
- Moment tarcia statycznego: 2Nm
- Moment międzywarstwowy: 3,8x10-6 kg.cm2
- Napięcie: 24V
- Moc: 11,5W
- Klasa odporności na ciepło: F
- Maks. Prędkość: 5000 obr./min
- Waga: 0,4kg
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czerwony
|
Zielony
|
Żółty
|
Niebieski
|
| Specyfikacja silnika | |
|---|---|
| Kąt kroku (°) | 1,8 / 1,8 |
| Długość korpusu (mm) | 100 |
| Moment trzymania (Ncm) | 400 |
| Moment trzymania (uncji cala) | 566,4 |
| Indukcyjność (mH) | 3 |
| Długość wyprowadzeń (mm) | 500 |
| Rozmiar silnika Nema | Nema 24 |
| Liczba wyprowadzeń | 4 |
| Rezystancja fazowa (om) | 0,7 |
| Prąd znamionowy (A) | 4,24 |
| Średnica wału (mm) | 8 |
| Długość wału (mm) | 21 |
| Bipolarny/Unipolarny | Bipolarny |
| Specyfikacja hamulca | |
| Klasa odporności na ciepło | F |
| Maks. Prędkość (obr./min) | 5000 |
| Moment międzywarstwowy (kg.cm2) | 3,8x10-6 |
| Moc (W) | 11,5 |
| Moment tarcia statycznego (Nm) | 2 |
| Moment tarcia statycznego (uncji cala) | 283 |
| Napięcie sterownikiem (V) | 24 |
