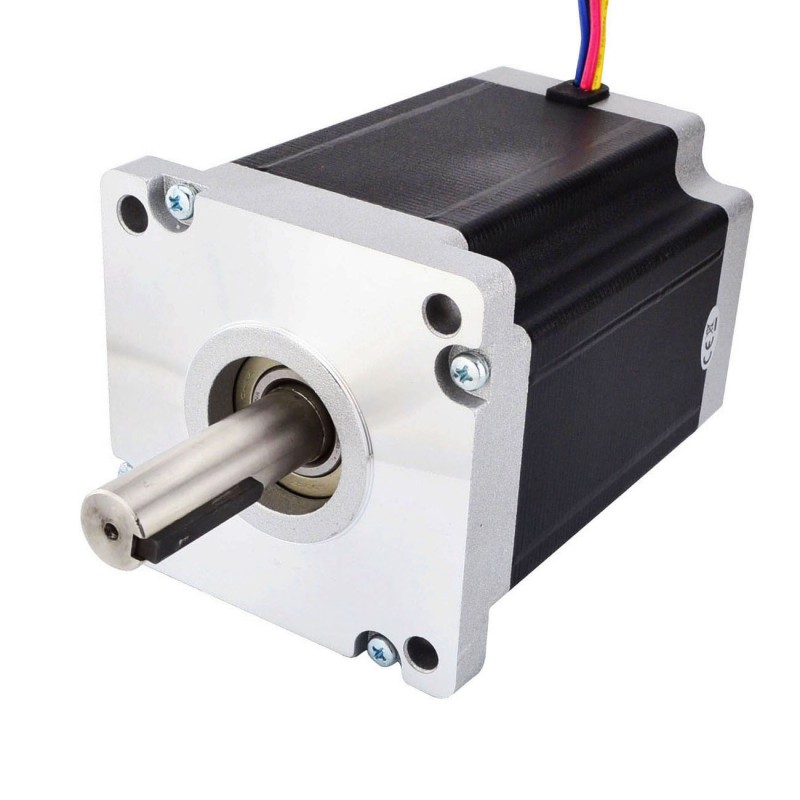

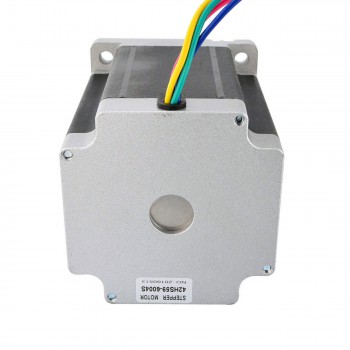

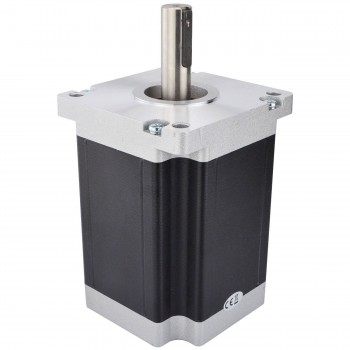

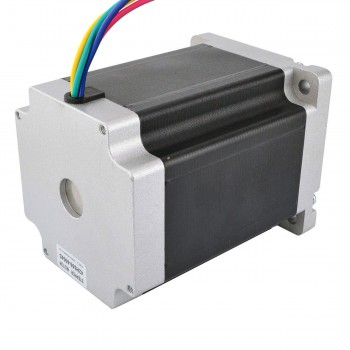

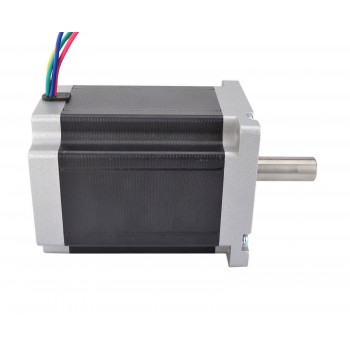

Silnik krokowy Nema 42 42HS59-6004S 4,8 V 1,8 stopnia 22 Nm 4 przewody
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:634,68zł
Silnik krokowy Nema 42 42HS59-6004S 4,8 V 1,8 stopnia 22 Nm 4 przewody
Ten silnik krokowy CNC Nema 42 ma wymiary 110 × 110 × 150 mm. Posiada 4 przewody, a prąd na fazę wynosi 6 A. Moment trzymania wynosi 22 Nm.
Specyfikacja elektryczna
- Numer części producenta: 42HS59-6004S
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 22Nm
- Prąd znamionowy na fazę: 6,0A
- Napięcie: 4,8V
- Rezystancja fazowa 0,8omów
- Indukcyjność: 14mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 110 x 110mm
- Długość korpusu: 150mm
- Średnica wału: Φ19mm
- Długość wału: 55,37mm
- Długość wału wpustowego: 35mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 500mm
- Waga: 10,9kg
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czerwony
|
Zielony
|
Żółty
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 2200 |
| Moment trzymania (uncji cala) | 3115 |
| Indukcyjność (mH) | 14 |
| Rezystancja fazowa (om) | 0,8 |
| Prąd znamionowy (A) | 6 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 150 |
| Wymiary ramy (mm) | 110x110 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Typ wału | Wpust klinowy |
| Średnica wału (mm) | 19 |
| Długość wału (mm) | 55,37 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 500 |
| Waga (g) | 10900 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
