Silnik krokowy Nema 42 z podwójnym wałem 42HS79-8004D 30 Nm 8,0 A 5,36 V 4 przewody
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:846,17zł
Silnik krokowy Nema 42 z podwójnym wałem 42HS79-8004D 30 Nm 8,0 A 5,36 V 4 przewody

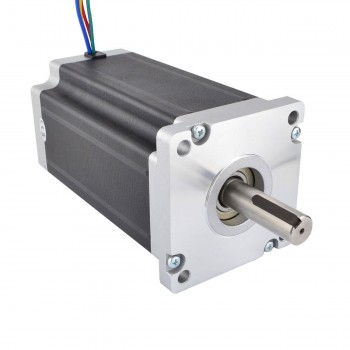

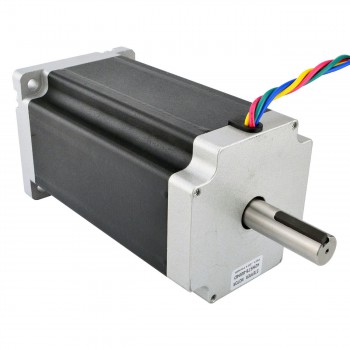

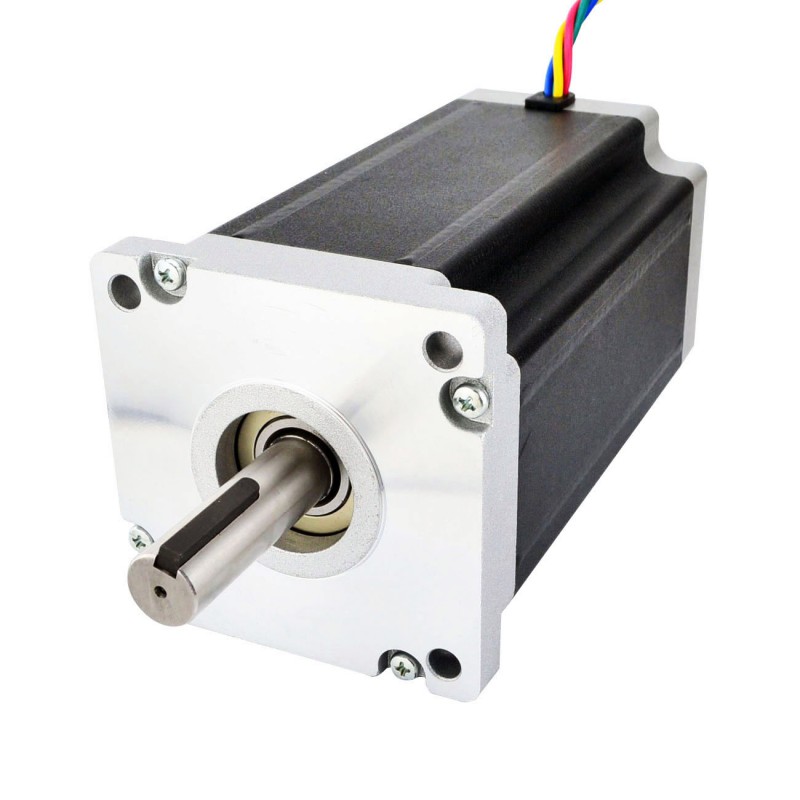

Ten silnik krokowy CNC ma wymiary 110 × 110 × 201 mm. Posiada 4 przewody, a prąd na fazę wynosi 8 A. Moment trzymania wynosi do 30 Nm. Tylny wał umożliwia montaż enkodera, koła ręcznego lub elementów równoważnych.
Specyfikacja elektryczna
- Numer części producenta: 42HS79-8004D
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 30Nm
- Prąd znamionowy na fazę: 8,0A
- Napięcie: 5,36V
- Rezystancja fazowa 0,67omów
- Indukcyjność: 11mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 110 x 110mm
- Długość korpusu: 201mm
- Średnica wału: Φ19mm
- Długość wału: 55,37mm
- Długość wału wpustowego: 35mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 310mm
- Waga: 12,5kg
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 3000 |
| Moment trzymania (uncji cala) | 4248 |
| Indukcyjność (mH) | 11 |
| Rezystancja fazowa (om) | 0,67 |
| Prąd znamionowy (A) | 8 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 201 |
| Wymiary ramy (mm) | 110x110 |
| Pojedynczy wał/Podwójny wał | Podwójny wał |
| Typ wału | Wpust klinowy |
| Średnica wału (mm) | 19 |
| Długość wału (mm) | 55,37 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 300 |
| Waga (g) | 12000 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
