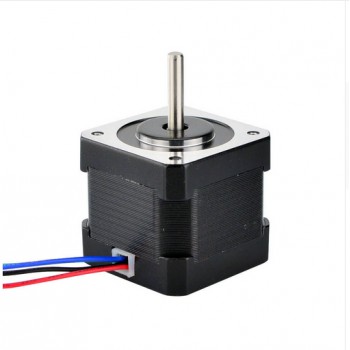

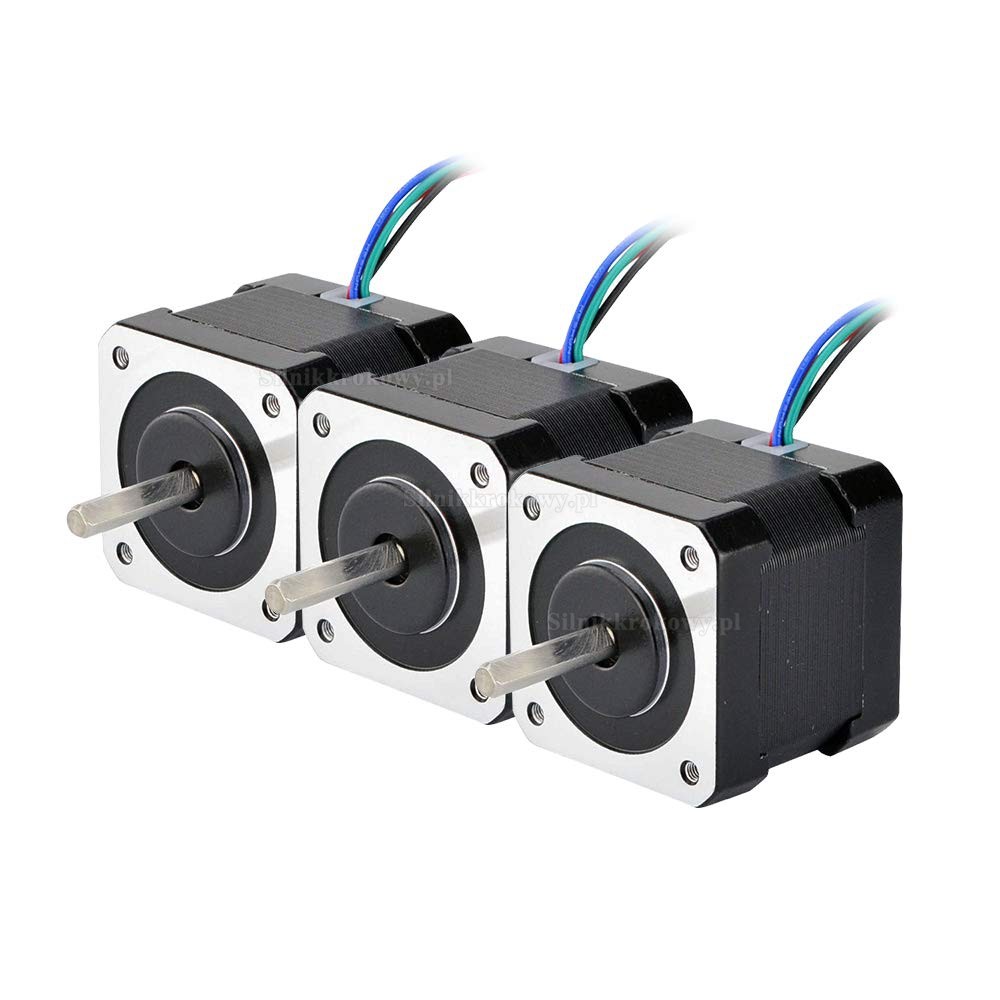

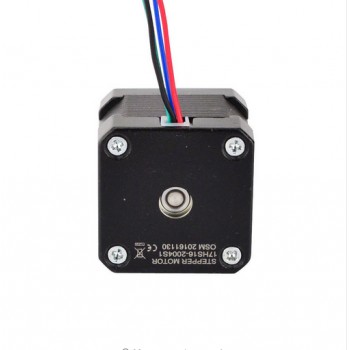

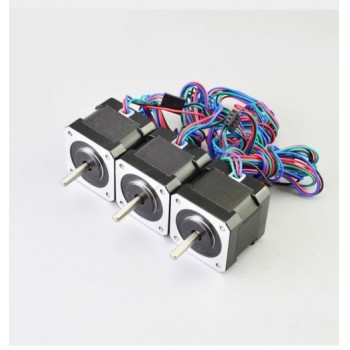

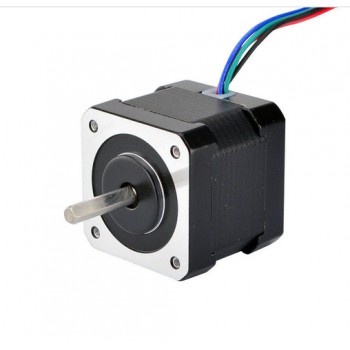

3 sztuki silników krokowych Nema 17 3-17HS16-2004S1 45Ncm 4 przewody z kablem 1m i złączem
3 sztuki silników krokowych Nema 17 3-17HS16-2004S1 45Ncm 4 przewody z kablem 1m i złączem

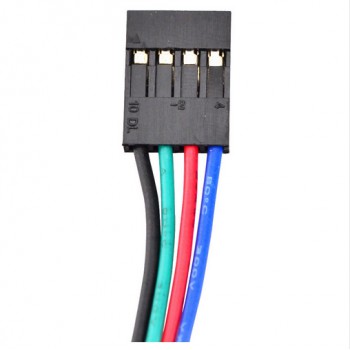

Jeden z popularniejszych silników krokowych w rozmiarze NEMA 17. Kąt kroku 1,8°, wymiary 42×42×40 mm. 4 przewody, kabel 1 m oraz złącze o rastrze 2,54 mm. Prąd fazowy 2,0 A na fazę. Moment trzymający 45 N·cm. Zastosowanie: drukarki 3D (RepRap Prusa, Mendel 90, Rostock i podobne), a także CNC i robotyka.
Specyfikacja elektryczna:
Numer części producenta: 17HS16-2004S1
Typ silnika: Silnik krokowy bipolarny
Kąt kroku: 1,8 stopnia
Moment trzymania: 45Ncm
Prąd znamionowy na fazę: 2A
Napięcie: 2,2V
Rezystancja fazowa: 1,1omów
Indukcyjność: 2,6mH ± 20%(1KHz)
Dane fizyczne:
Wymiary ramy: 42 x 42mm
Długość korpusu: 40mm
Średnica wału: Φ5mm
Długość wału: 23mm
Długość cięcia w kształcie litery D: 21mm
Liczba wyprowadzeń: 4
Długość wyprowadzenia: 1000mm
Waga: 310g
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 45 |
| Moment trzymania (uncji cala) | 64 |
| Indukcyjność (mH) | 2,6 |
| Rezystancja fazowa (om) | 1,1 |
| Prąd znamionowy (A) | 2 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 40 |
| Wymiary ramy (mm) | 42x42 |
| Długość wyprowadzeń (mm) | 1000 |
| Liczba wyprowadzeń | 4 |
| Średnica wału (mm) | 5 |
| Długość wału (mm) | 23 |
| Typ wału | D |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Waga (g) | 300 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
