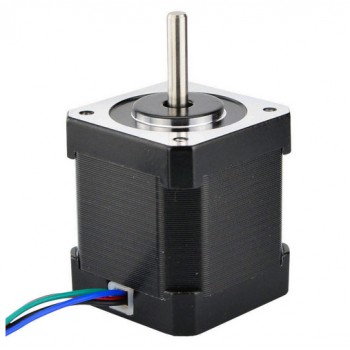

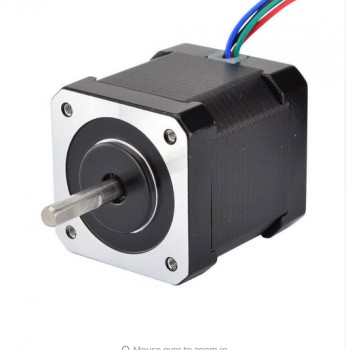

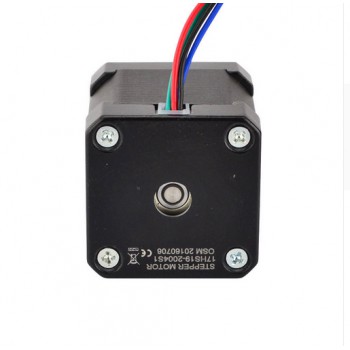

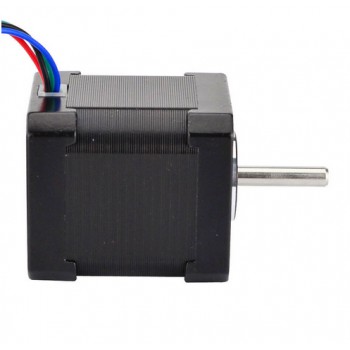

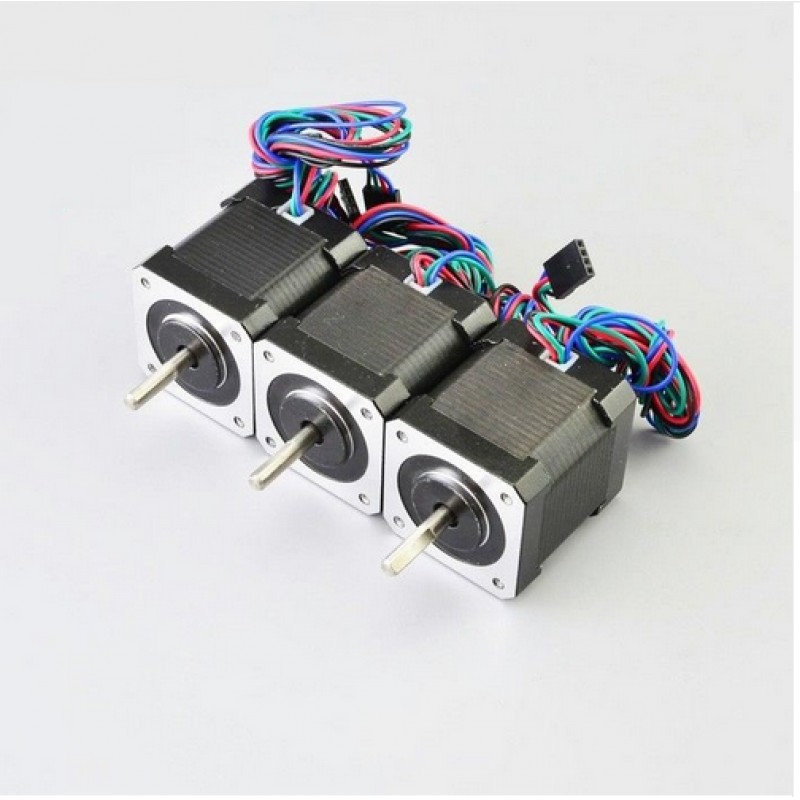

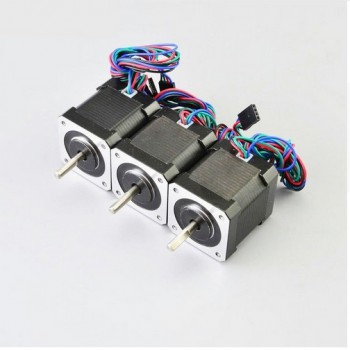

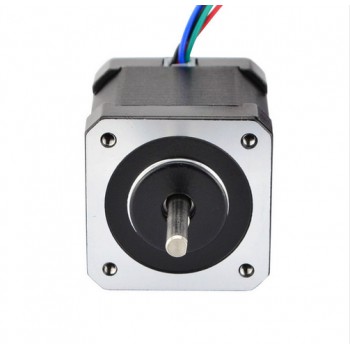

3 sztuki silników krokowych Nema 17 3-17HS19-2004S1 59Ncm 4 przewody z kablem 1m i złączem
3 sztuki silników krokowych Nema 17 3-17HS19-2004S1 59Ncm 4 przewody z kablem 1m i złączem
Zaktualizowana wersja silnika krokowego NEMA 17 o momencie trzymającym 59 N·cm (83,6 oz·in). W porównaniu do wcześniejszej wersji zastosowano przewód o długości 1 m oraz dodano na końcu kabla 4-pinowe złącze żeńskie Harwin o rastrze 0,1" (2,54 mm).
Specyfikacja elektryczna:
Numer części producenta: 17HS19-2004S1
Typ silnika: Hybrydowy bipolarny silnik krokowy
Kąt kroku: 1,8 stopnia
Moment trzymania: 59Ncm
Prąd znamionowy na fazę: 2,0A
Napięcie: 2,8V
Rezystancja fazowa: 1,4omów
Indukcyjność: 3,0mH ± 20%(1KHz)
Liczba faz: 2
Certyfikaty: ROHS,CCC,CE,ISO
Dane fizyczne
Wymiary ramy: 42 x 42mm
Długość korpusu: 47mm
Średnica wału: Φ5mm
Długość wału: 24mm
Długość cięcia w kształcie litery D: 15mm
Liczba wyprowadzeń: 4
Długość wyprowadzenia: 1000mm
Waga: 390g
.png)
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 59 |
| Moment trzymania (uncji cala) | 84 |
| Indukcyjność (mH) | 3 |
| Rezystancja fazowa (om) | 1,4 |
| Prąd znamionowy (A) | 2 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 48 |
| Wymiary ramy (mm) | 42x42 |
| Długość wyprowadzeń (mm) | 1000 |
| Liczba wyprowadzeń | 4 |
| Średnica wału (mm) | 5 |
| Długość wału (mm) | 24 |
| Typ wału | D |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Waga (g) | 400 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
