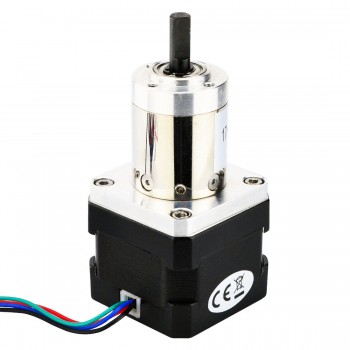

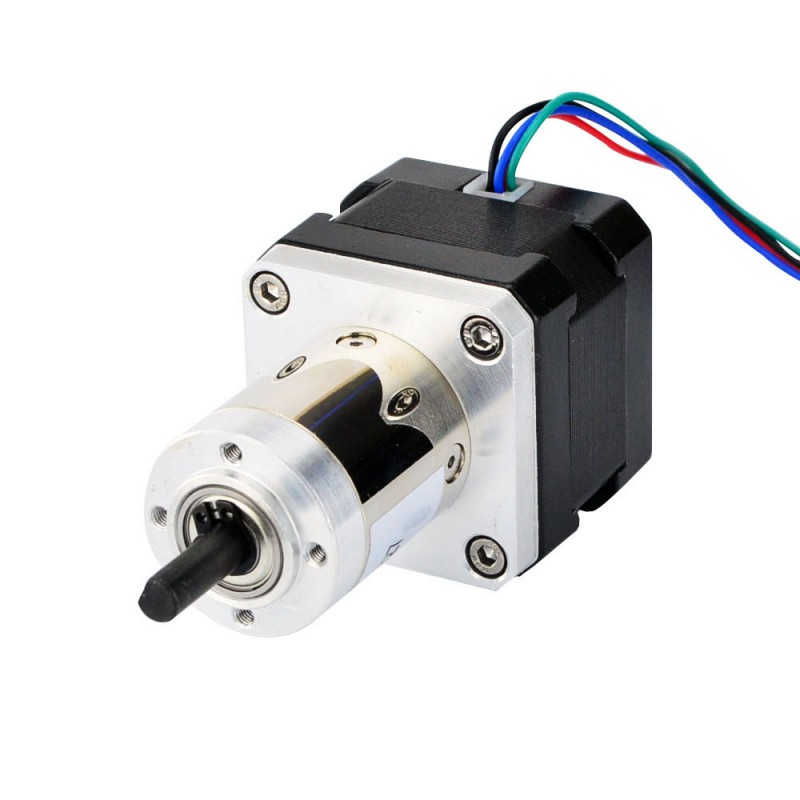

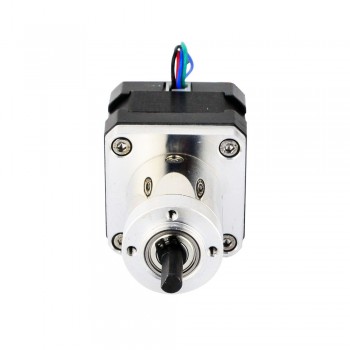

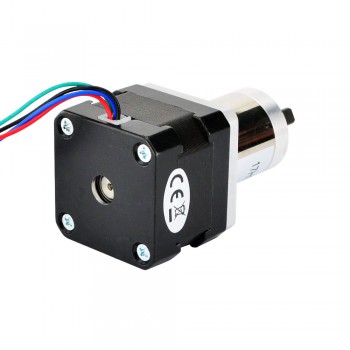

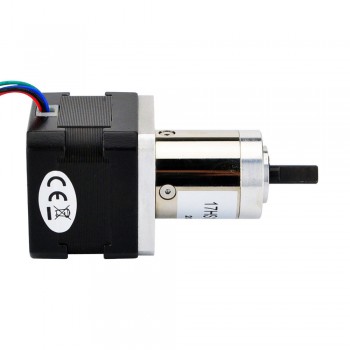

Silnik krokowy z przekładnią Nema 17 L=33mm 17HS13-0404S-CG27 z 5:1 mała przekładnia planetarna
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:146,77zł
Silnik krokowy z przekładnią Nema 17 L=33mm 17HS13-0404S-CG27 z 5:1 mała przekładnia planetarna
Ten niestandardowy silnik krokowy Nema 17 z obudową 33 mm i prądem znamionowym 0,4 A, zawiera zintegrowaną przekładnię planetarną o średnicy 28 mm i przełożeniu 26,85:1.
Specyfikacja elektryczna
- Numer części producenta: 17HS13-0404S-CG27
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 0,67 stopnia
- Moment trzymania bez przekładni: 26Ncm
- Prąd znamionowy na fazę: 0,4A
- Rezystancja fazowa 30omów
- Napięcie: 12V
- Indukcyjność: 34mH ± 20%(1KHz)
Specyfikacja przekładni
- Typ przekładni: Planetarna
- Przełożenie: 26.85: 1
- Sprawność: 81%
- Luz zwrotny bez obciążenia: <=1 stopnia
- Maksymalny dopuszczalny moment obrotowy: 3Nm
- Dopuszczalny moment obrotowy: 5Nm
- Maksymalne obciążenie osiowe wału: 5N
- Maksymalne obciążenie promieniowe wału: 25N
Dane fizyczne
- Wymiary ramy: 42 x 42mm
- Długość silnika: 34mm
- Długość przekładni: 37mm
- Średnica wału: Φ6mm
- Długość wału: 18mm
- Długość cięcia w kształcie litery D: 12mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 500mm
- Waga: 400g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja przekładni | |
|---|---|
| Luz zwrotny bez obciążenia (maks.°) | 1 |
| Sprawność | 81% |
| Przełożenie | 26,85:1 |
| Długość przekładni (mm) | 37 |
| Typ przekładni | Planetarna |
| Maksymalny dopuszczalny moment obrotowy (Ncm) | 300 |
| Maksymalny dopuszczalny moment obrotowy (uncji cala) | 424,8 |
| Dopuszczalny moment obrotowy (Ncm) | 500 / 708,1 |
| Maksymalne obciążenie osiowe wału (N) | 5 |
| Maksymalne obciążenie promieniowe wału (N) | 25 |
| Specyfikacja silnika | |
| Indukcyjność (mH) | 27 |
| Długość wyprowadzeń (mm) | 500 |
| Rozmiar silnika Nema | Nema 17 |
| Liczba wyprowadzeń | 4 |
| Rezystancja fazowa (om) | 30 |
| Prąd znamionowy (A) | 0,4 |
| Średnica wału (mm) | 6 |
| Długość wału (mm) | 18 |
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania bez przekładnią (Nm) | 22 |
| Moment trzymania bez przekładnią (uncji cala) | 31,2 |
| Długość silnika (mm) | 34 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Typ wału | D |
| Specyfikacja fizyczna | |
| Waga (g) | 500 |
