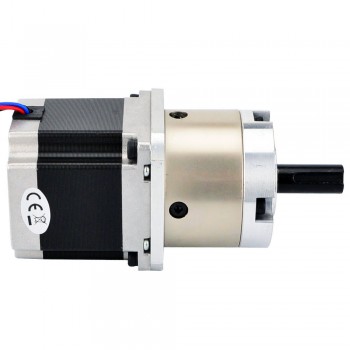

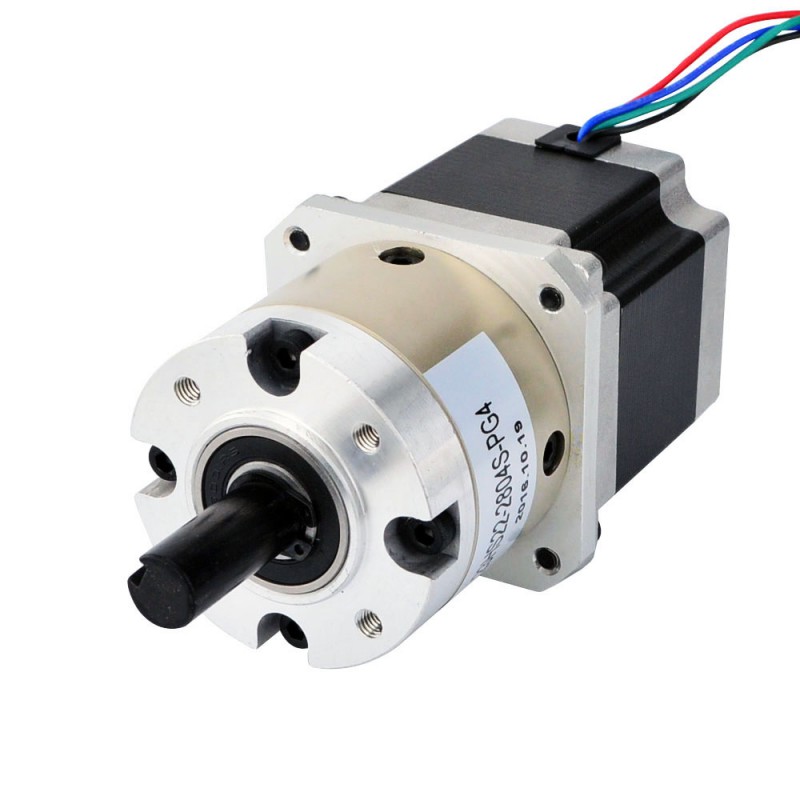

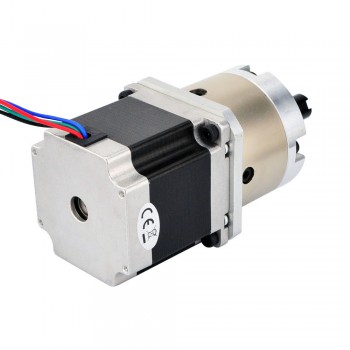

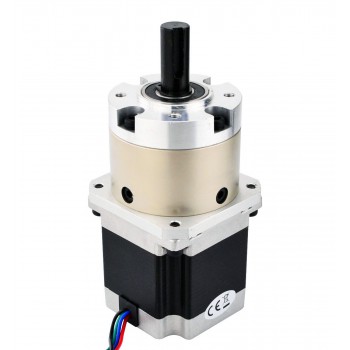

Silnik krokowy z przekładnią Nema 23 23HS22-2804S-PG4 z przekładnią planetarną 4:1
-
Instrukcje i dokumentacja:
Pełna karta katalogowa:
Krzywa momentu obrotowego:
Nasza cena:255,50zł
Silnik krokowy z przekładnią Nema 23 23HS22-2804S-PG4 z przekładnią planetarną 4:1
Ten silnik krokowy NEMA 23 posiada korpus o długości 56 mm oraz prąd znamionowy 2,8 A. Zintegrowany jest z przekładnią planetarną o przełożeniu 4,25:1.
Specyfikacja elektryczna
- Numer części producenta: 23HS22-2804S-PG4
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 0,42 stopnia
- Moment trzymania bez przekładni: 1,25Nm
- Prąd znamionowy na fazę: 2,8A
- Rezystancja fazowa 0,9omów
- Napięcie: 2,6
- Indukcyjność: 2,5mH ± 20%(1KHz)
Specyfikacja przekładni
- Typ przekładni: Planetarna
- Przełożenie: 4,25
- Sprawność: 90%
- Luz zwrotny bez obciążenia: <=1,5 stopnia
- Maksymalny dopuszczalny moment obrotowy: 20Nm
- Dopuszczalny moment obrotowy: 30Nm
- Maksymalne obciążenie osiowe wału: 100N
- Maksymalne obciążenie promieniowe wału: 200N
Dane fizyczne
- Wymiary ramy: 60 x 60mm
- Długość silnika: 56mm
- Długość przekładni: 43,5mm
- Średnica wału: Φ12mm
- Długość wału: 30mm
- Długość wału wpustowego: 20mm
- Szerokość wpustu: 4mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 500mm
- Waga: 1,3kg
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja przekładni | |
|---|---|
| Luz zwrotny bez obciążenia (maks.°) | 1,5 |
| Sprawność | 90% |
| Przełożenie | 4,25:1 |
| Długość przekładni (mm) | 48 |
| Typ przekładni | Planetarna |
| Maksymalny dopuszczalny moment obrotowy (Ncm) | 2000 |
| Maksymalny dopuszczalny moment obrotowy (uncji cala) | 2832,2 |
| Dopuszczalny moment obrotowy (Ncm) | 3000 / 4248,4 |
| Maksymalne obciążenie osiowe wału (N) | 100 |
| Maksymalne obciążenie promieniowe wału (N) | 200 |
| Specyfikacja silnika | |
| Indukcyjność (mH) | 2,5 |
| Długość wyprowadzeń (mm) | 500 |
| Rozmiar silnika Nema | Nema 23 |
| Liczba wyprowadzeń | 4 |
| Rezystancja fazowa (om) | 0,9 |
| Prąd znamionowy (A) | 2,8 |
| Średnica wału (mm) | 12 |
| Długość wału (mm) | 30 |
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania bez przekładnią (Nm) | 125 |
| Moment trzymania bez przekładnią (uncji cala) | 177 |
| Długość silnika (mm) | 56 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Typ wału | Wpust klinowy |
| Specyfikacja fizyczna | |
| Waga (g) | 1200 |
