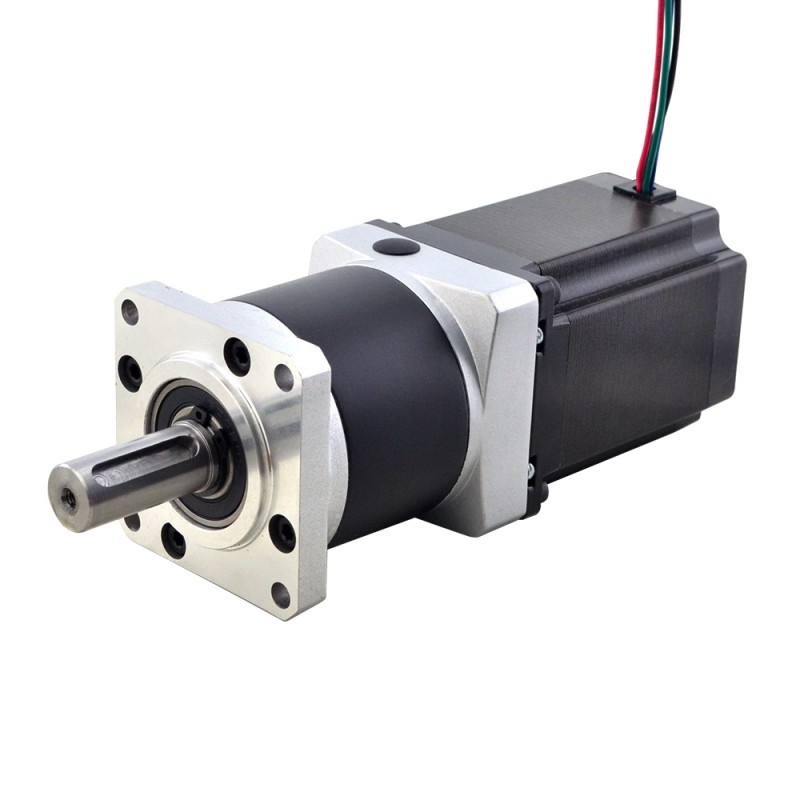

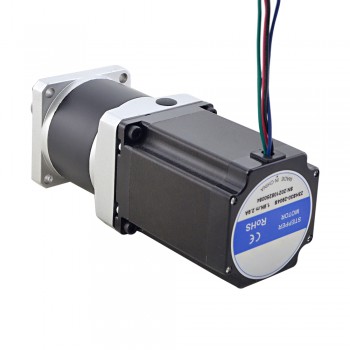

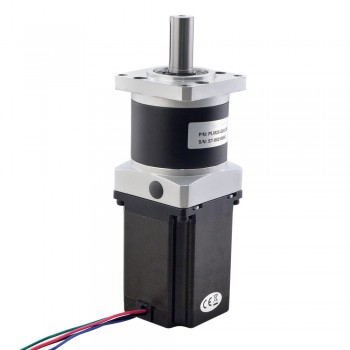

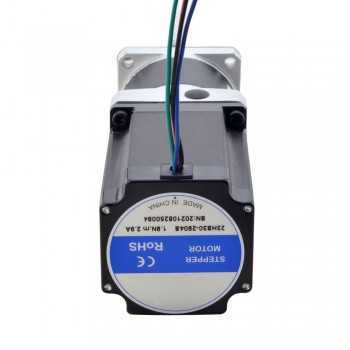

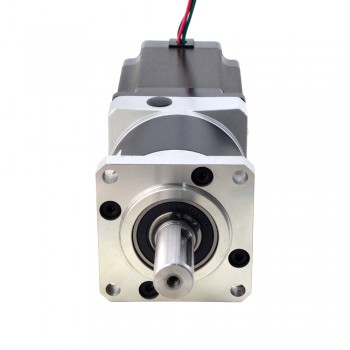

Silnik krokowy z przekładnią Nema 23 23HS30-2904S-TQMG50 z przekładnią planetarną serii TQMG 50:1
Ten silnik krokowy w rozmiarze NEMA 23 jest wyposażony w przekładnię planetarną serii TQMG o przełożeniu 50:1. Maksymalny luz przekładni wynosi 50 minut kątowych.
Dzięki zastosowaniu sprzęgła wału wbudowanego w przekładnię TQMG możliwa jest łatwa wymiana silnika lub przekładni.
Specyfikacja elektryczna
Numer części producenta: 23HS30-2904S-TQMG50
Typ silnika: Silnik krokowy bipolarny
Moment trzymania bez przekładni: 1,89Nm
Prąd znamionowy na fazę: 2,9A
Rezystancja fazowa: 1,13omów
Indukcyjność: 4,8mH±20%(1KHz)
Specyfikacja przekładni
Typ przekładni: TQMG Planetary
Przełożenie: 50:1
Sprawność: 90%
Luz zwrotny bez obciążenia:<=50arcmin
Maksymalny dopuszczalny moment obrotowy: 20Nm
Hałas: <=60dB
Wodoodporność: IP54
Żywotność: 20000 godzin
Dane fizyczne
Wymiary ramy: 57 x 57mm
Długość silnika: 76,5mm
Długość przekładni: 68mm
Typ wałka wyjściowego: Wpust klinowy
Średnica wałka wyjściowego: Φ14mm
Długość wałka wyjściowego: 34mm
Połączenie
| A+ | A- | B+ | B- |
| Czarny | Zielony | Czerwony | Niebieski |
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Indukcyjność (mH) | 4,8 |
| Rezystancja fazowa (om) | 1,13 |
| Prąd wyjściowy (A) | 2,9 |
| Moment trzymania bez przekładnią (Nm) | 1,89 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 76,5 |
| Wymiary ramy (mm) | Nema 17 (42 x 42) |
| Liczba wyprowadzeń | 4 |
| Średnica wału (mm) | 14 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Typ przekładni | Precyzyjna planetarna |
| Przełożenie | 50 |
| Luz zwrotny bez obciążenia | <=50 minut łuku |
| Typ wałka wyjściowego | Wpust klinowy |
| Stopień ochrony IP | 40 |
