Silnik serwo AC 1,5KW 130JASM515230K-17B+JASD20002-20B 4,78 Nm 220 V 3000 obr./min 5,6 A z sterownik serwo
Silnik serwo AC 1,5KW 130JASM515230K-17B+JASD20002-20B 4,78 Nm 220 V 3000 obr./min 5,6 A z sterownik serwo
Specyfikacja serwosilnika
Numer części:130JASM515230K
Liczba faz:Jednofazowa
Moc znamionowa:1500W
Moment znamionowy:4,78N.m
Moment szczytowy:7,1N.m
Prędkość znamionowa: 3000 obr./min
Prędkość bez obciążenia:4000 obr./min
Zasilanie:220V
Prąd znamionowy:5,6A
Liczba biegunów:4;
Napięcie wejściowe:AC 180V-240V, 50/60Hz
Sterowanie:Impulsowe
Bezwładność wirnika:6,1gcm²
Enkodery:17-bitowym absolutnym enkoderem magnetycznym;

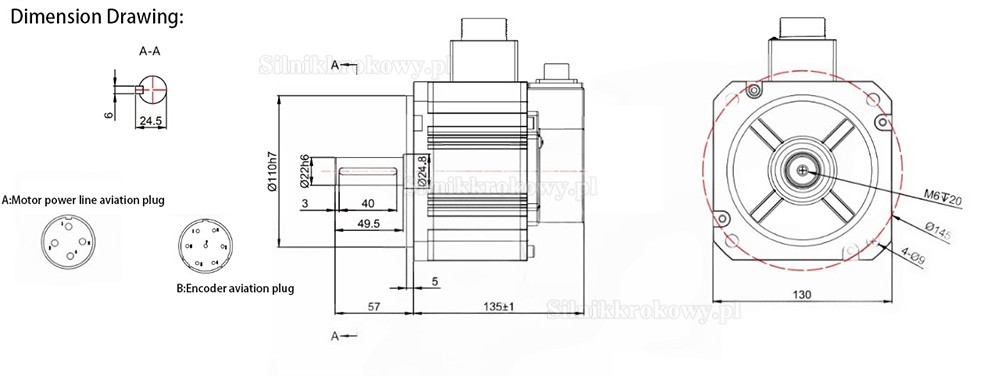

Dane fizyczne:
Wymiary ramy:130x130mm
Długość korpusu:192mm
Średnica wału:22mm
Długość wału:57mm
Długość wału wpustowego:40mm
Waga:10kg;

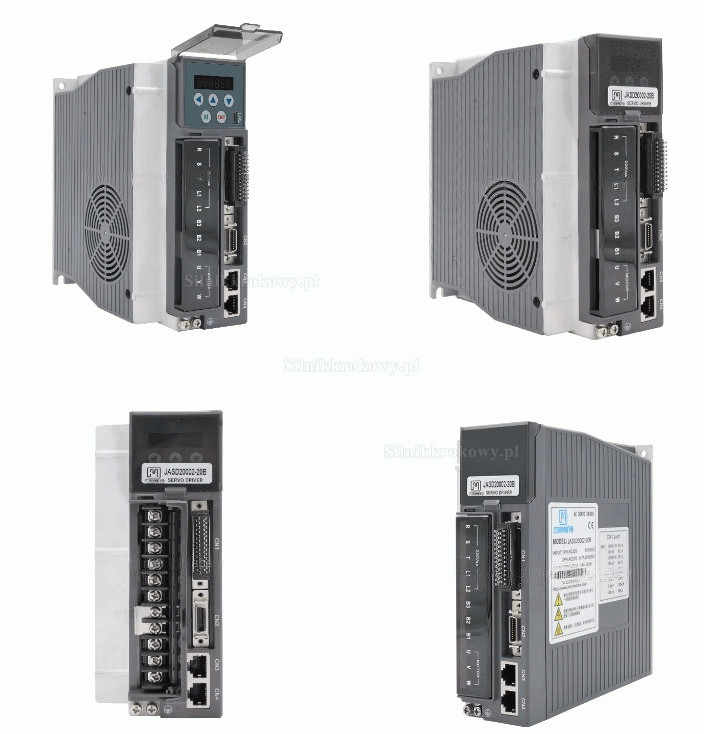

Servo motor driver specification:
Moc znamionowa:2KW
Serwonapęd jednofazowy/trójfazowy 220V;
Ciągły prąd wejściowy jednofazowy:8,7A
Ciągły prąd wyjściowy:14A
Maksymalny prąd wyjściowy:33A
Napięcie wejściowe:3-fazowe AC 180 V-240 V, 50/60 Hz;
Rezystor hamowania:Wbudowany rezystor hamowania;
Funkcja komunikacji:RS232, do debugowania na PCRS485, obsługa protokołu Modbus (tylko do odczytu danych).
Wymiary:180x169,5x75mm
Waga:4kg;
.png)

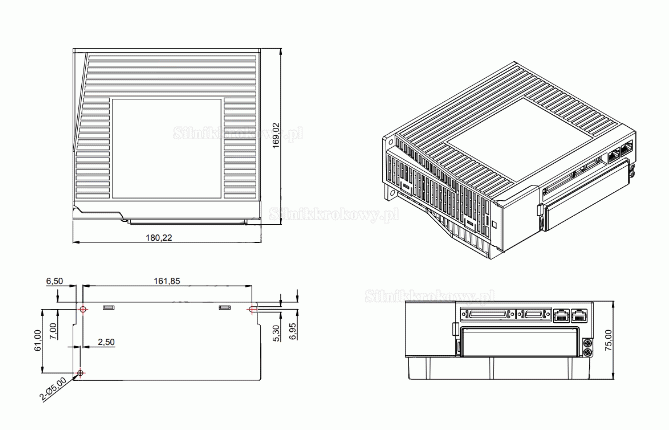

Servo Driver Dimension Drawing:
| Specyfikacja silnik serwo | |
|---|---|
| Prąd znamionowy | 5,6 |
| Liczba faz | Jednofazowy |
| Prędkość bez obciążenia | 4000 |
| Napięcie zasilania | 220 |
| Enkodery | Z 17-bitowym absolutnym enkoderem magnetycznym |
| Typ serwosilnika | Silnik serwo prądu przemiennego |
| Tryby sterowania | Typ impulsowy |
| Moc znamionowa (W) | 1500 |
| Prędkość znamionowa (obr./min) | 3000 |
| Moment znamionowy (Nm) | 4,78 |
| Maksymalny moment obrotowy (Nm) | 7,1 |
| Z hamulcem | Bez hamulca |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 192 |
| Wymiary ramy (mm) | 130 x 130 |
| Średnica wału (mm) | 22 |
| Długość wału (mm) | 57 |
| Typ wału | Wpust klinowy |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Waga (g) | 10000 |
| Długość wału wpustowego | 40 |
