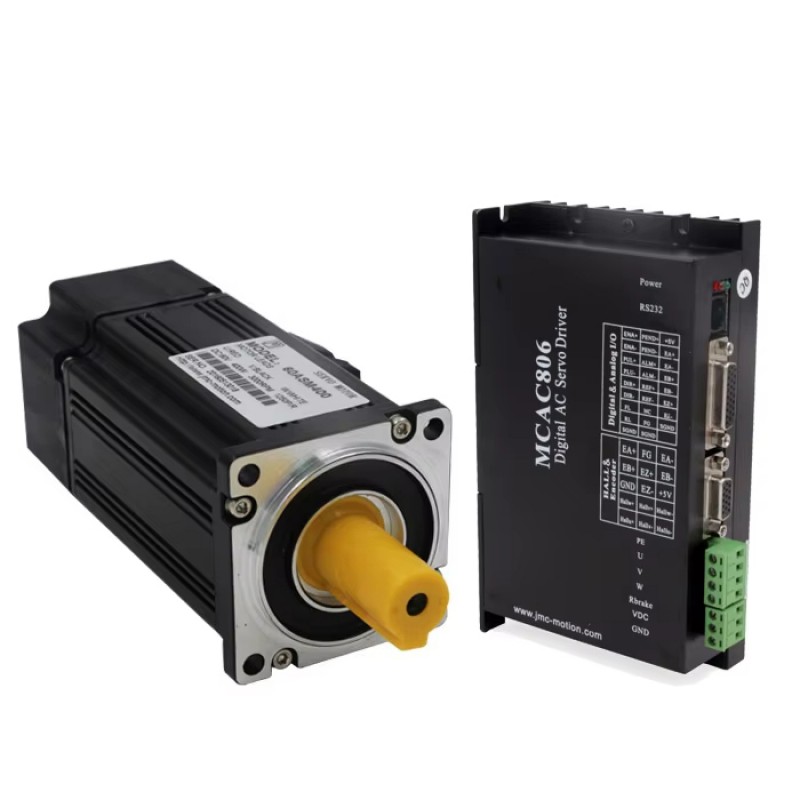

Silnik serwo AC 400W MCAC806+60ASM400 60V 8,4 A 1,27 Nm 220 V 3000 obr./min z MCAC806 sterownik serwo

Silnik serwo AC 400W MCAC806+60ASM400 60V 8,4 A 1,27 Nm 220 V 3000 obr./min z MCAC806 sterownik serwo

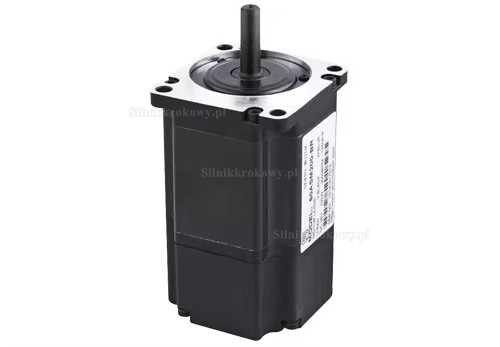

Specyfikacja serwosilnika
Numer części:60ASM400
Liczba faz:3-fazowa
Napięcie zasilania:60V
Moc znamionowa:400W
Moment znamionowy:1,27N.m
Moment szczytowy:3,82N.m
Prędkość znamionowa: 3000 obr./min
Prąd znamionowy:8,4A
Częstotliwość:200HZ
Liczba biegunów:8
Rezystancja:3,03*10-3 V/RPM
Współczynnik momentu obrotowego:0,0866 N.M/A
Bezwładność wirnika(10^-4kg*cm²):0,58
Enkodery:1250 linii

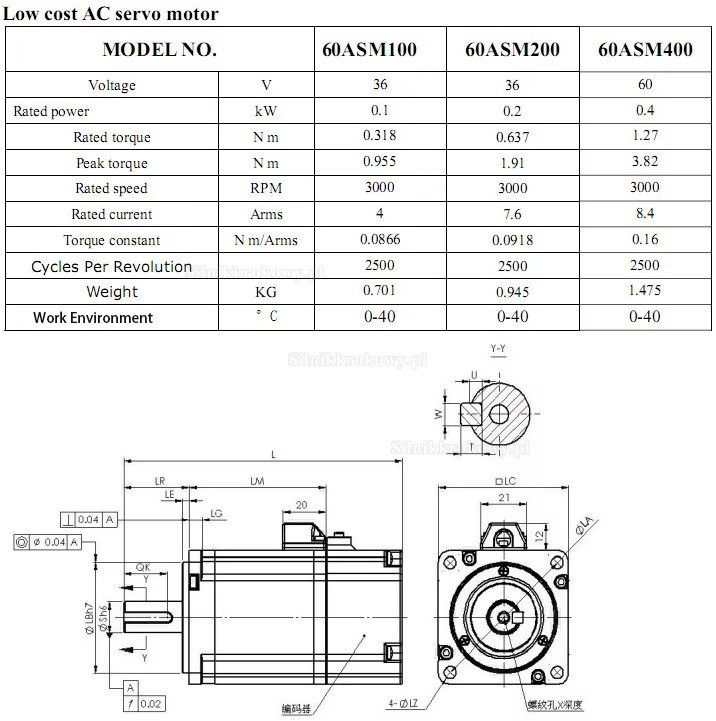

Dane fizyczne:
Wymiary ramy:60 x 60mm
Długość korpusu:157mm
Średnica wału:14mm
Długość wału:30mm
Waga:1,5kg;

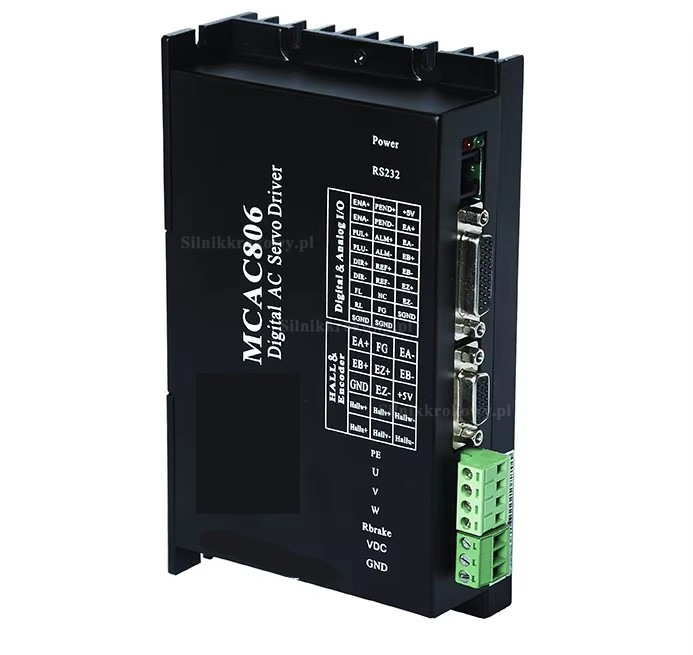

Sterownik silnika serwo AC MCAC806 400 W 36 V-80 V 8 A

MCAC806 został zaprojektowany i wyprodukowany z wykorzystaniem sterowania wektorowego DSP, serwonapędów w pętli zamkniętej, całkowicie cyfrowych układów AC. Zawiera trzy regulowane pętle sprzężenia zwrotnego: pętlę położenia, pętlę prędkości i pętlę prądową. Charakteryzuje się stabilną pracą, odpowiednią do sterowania serwosilnikiem AC o napięciu od 48 V do 80 V i mocy poniżej 400 W.

Charakterystyka:
Wiele rodzajów trybu wejścia impulsowego
Impuls + kierunek
Podwójny impuls CW / CCW
Impuls fazy A / B
Interfejs wejściowy resetu serwomechanizmu, izolacja optoizolacyjna ERC
Pasmo pętli prądowej: (-3dB) 2KHz (wartość typowa)
Pasmo pętli prędkości: 500Hz (wartość typowa)
Pasmo pętli położenia: 200Hz (wartość typowa)
Wejścia enkodera silnika słupka pionowego: wejście różnicowe (26LS32)
Parametry interfejsu RS232C dostępne do pobrania z komputera PC lub na wyświetlacz tekstowy
Maksymalna częstotliwość impulsów wejściowych 300 K Zabezpieczenie nadprądowe, I²T, nadnapięciowe, podnapięciowe, nadtemperaturowe, nadmierna prędkość, nadróżnicowe
Zielona dioda oznacza pracę, a czerwona dioda oznacza, że zabezpieczenie jest włączone lub nieaktywne

Wskaźniki techniczne
Zakres napięcia wejściowego DC 36 ~ 80 V (typowo 48 V)
Ciągła moc wyjściowa 600 W
Ciągły prąd wyjściowy 8A 32KHz PWM
Przeciążenie prądowe wyjściowe 20 A (3 sekundy)

Zabezpieczenie:
Próg zadziałania przy przekroczeniu prądu szczytowego 30A ± 10%
Próg zadziałania przy przeciążeniu I²t 300% 5S
Próg zadziałania przy przegrzaniu 80 ℃
Próg zadziałania przy przepięciu 85 V
Próg zadziałania przy zaniżonym napięciu 18 V
Maksymalna częstotliwość impulsów wejściowych 300 K
Domyślna prędkość komunikacji: 9,6 kb/s (wymaga dodatkowego konwertera interfejsu)

Środowisko pracy:
Okresy: Unikać kurzu, mgły olejowej i gazów korozyjnych
Temperatura pracy: 0 ~ +50 ℃
Temperatura przechowywania: -20 ℃ ~ +80 ℃
Wilgotność: 40 ~ 90% RH
Chłodzenie: Chłodzenie naturalne lub wymuszone

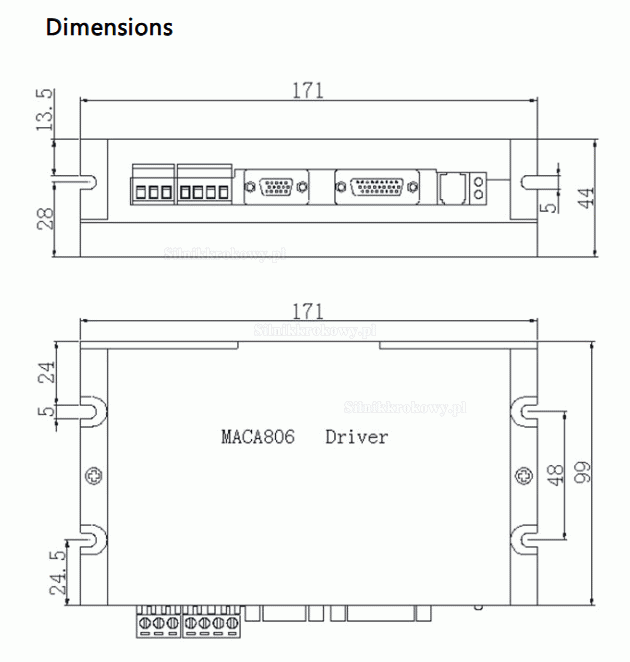

Wymiary całkowite 171 × 99 × 44mm
Waga około 550g;
