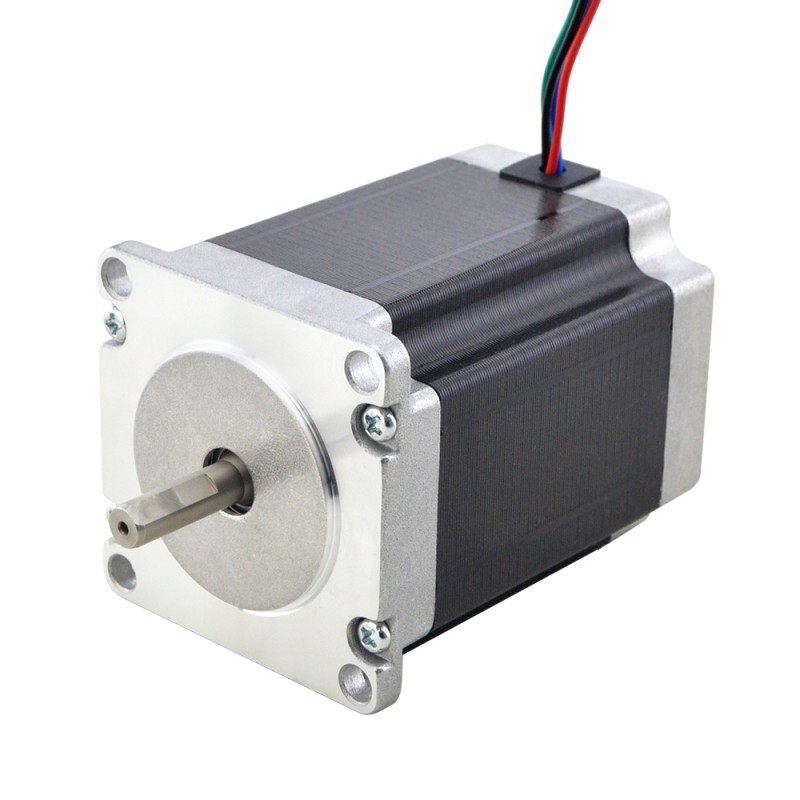

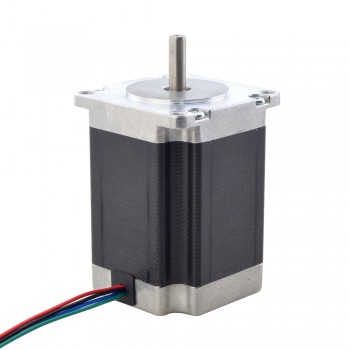

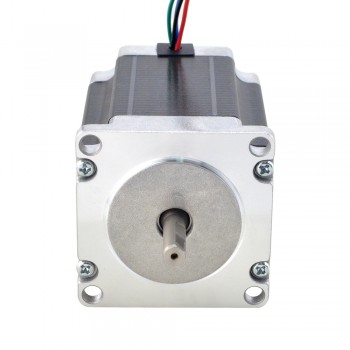

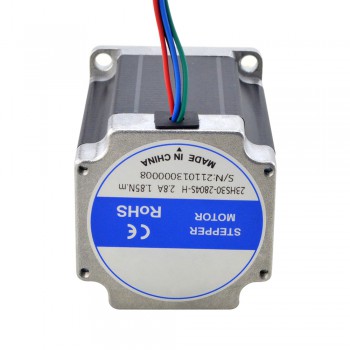

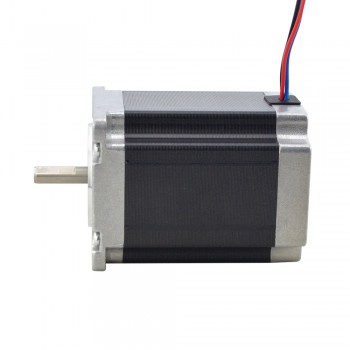

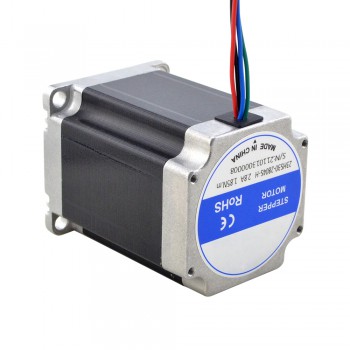

Silniki krokowe wysokotemperaturowe Nema 23 23HS30-2804S-H 1,85Nm Klasa izolacji H 180℃
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:133,35zł
Silniki krokowe wysokotemperaturowe Nema 23 23HS30-2804S-H 1,85Nm Klasa izolacji H 180℃
Ten silnik został zaprojektowany do pracy w warunkach wysokiej temperatury. Zmodyfikowano uzwojenie, łożyska, magnesy oraz elementy izolacyjne, aby osiągnąć klasę izolacji H. Silnik może pracować w temperaturze do 180°C.
Specyfikacja elektryczna
Numer części producenta: 23HS30-2804S-H
Typ silnika: Silnik krokowy bipolarny
Kąt kroku: 1,8 stopnia
Moment trzymania: 1,85Nm(261,98uncji cala)
Prąd znamionowy na fazę: 2,81A
Rezystancja fazowa: 1,13omów
Indukcyjność: 4,8mH ± 20%(1KHz)
Klasa izolacji: H 180C(356F)
Dane fizyczne
Wymiary ramy: 57 x 57mm
Długość korpusu: 76,5mm
Średnica wału: Φ6,35mm
Długość wału: 21mm
Długość cięcia w kształcie litery D: 15mm
Liczba wyprowadzeń: 4
Długość wyprowadzeń: 500mm
Waga: 1000g
Połączenie
| A+ | A- | B+ | B- |
| Czarny | Zielony | Czerwony | Niebieski |
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 185 |
| Moment trzymania (uncji cala) | 261,98 |
| Indukcyjność (mH) | 4,8 |
| Rezystancja fazowa (om) | 1,13 |
| Prąd znamionowy (A) | 2,81 |
| Kąt kroku (stopnie) | 1,8 |
| Klasa izolacji | H 180℃(356℉) |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 76,5 |
| Wymiary ramy (mm) | Nema 23 (57 x 57) |
| Długość wyprowadzeń (mm) | 500 |
| Liczba wyprowadzeń | 4 |
| Średnica wału (mm) | 6,35 |
| Długość wału (mm) | 21 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Waga (g) | 1000 |
| Typ produktu | Silnik krokowy hybrydowy |
| Typ wałka wyjściowego | D |
| Stopień ochrony IP | 40 |
