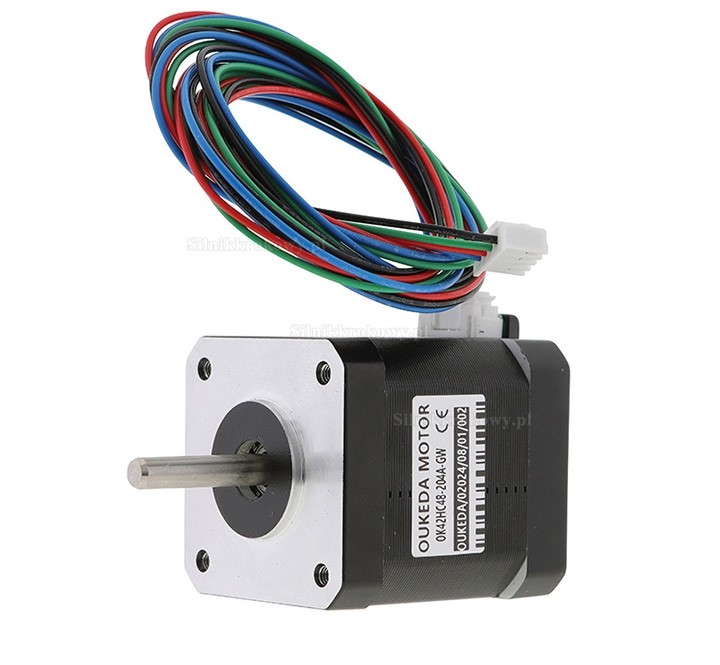

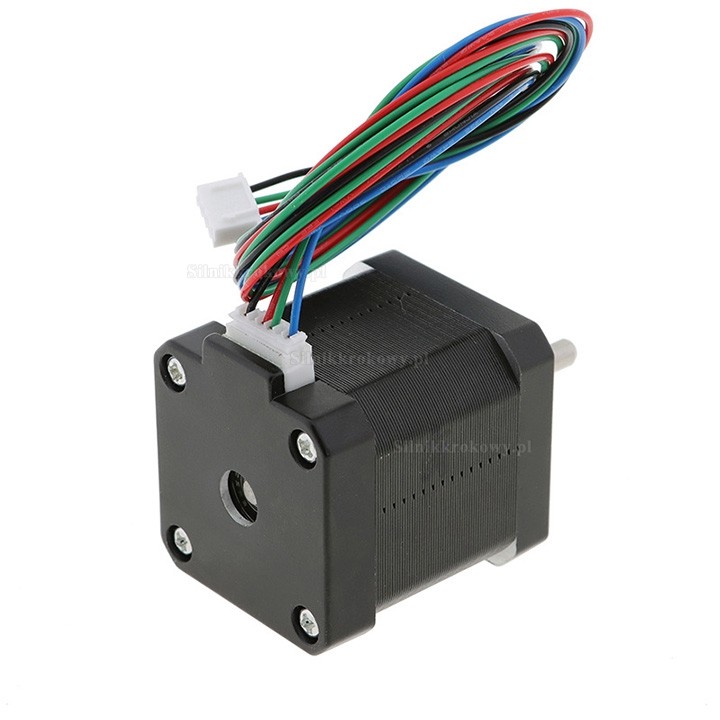

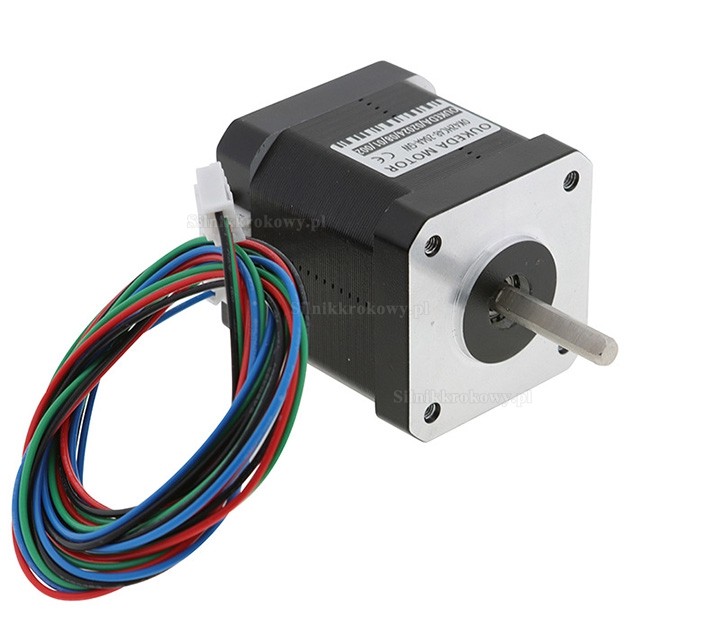

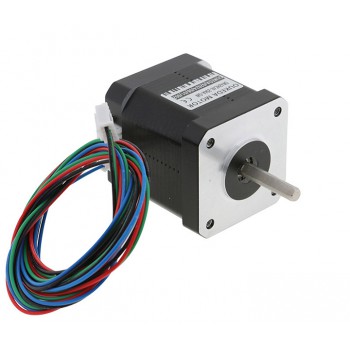

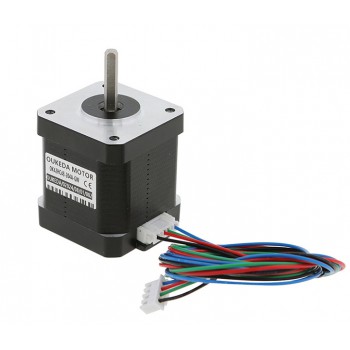

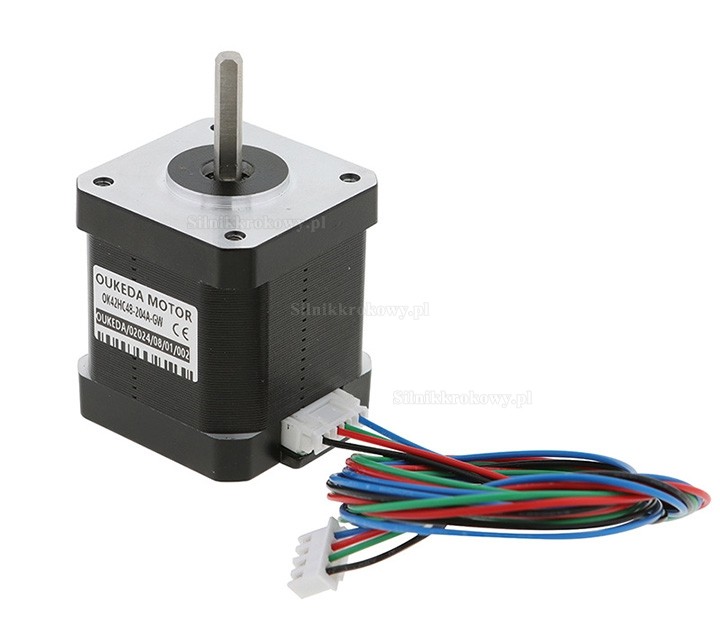

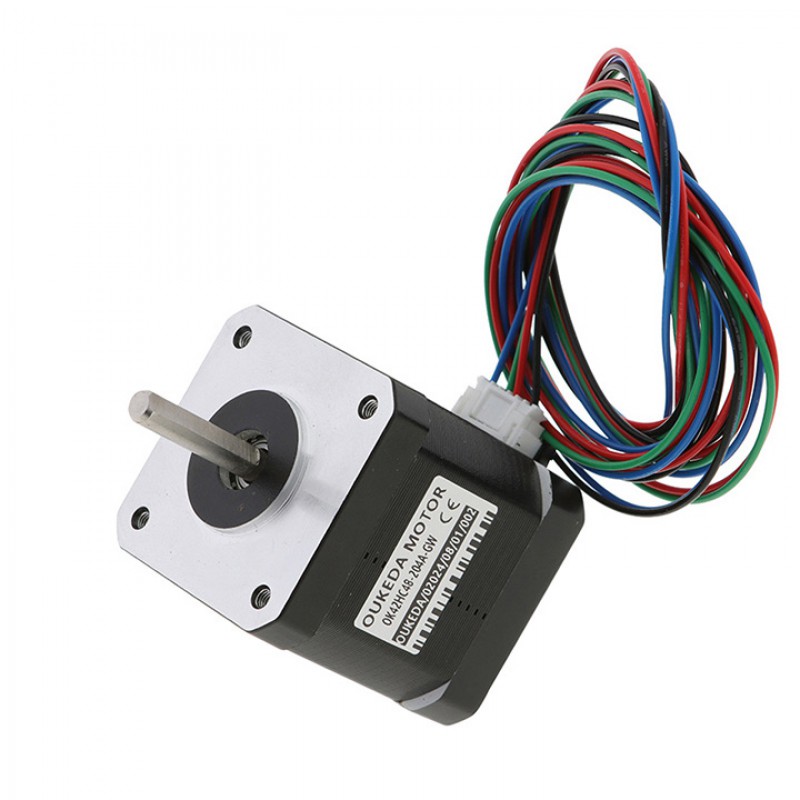

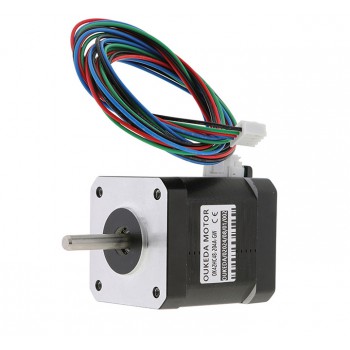

Silniki krokowe wysokotemperaturowe Nema 17 Oukeda OSP001461 1,8 stopnia 60Ncm Klasa izolacji H 180℃
Jest to dwufazowy dwubiegunowy silnik krokowy o kącie skoku 1,8° i statycznym momencie obrotowym 60 Ncm. Charakteryzuje się prądem fazowym 2,0 A i pracuje w zakresie napięcia 12-36 V. Posiada obudowę w standardzie Nema 17 (42 mm x 42 mm), wał o średnicy 5 mm oraz konstrukcję D-cut. Silnik wykonany jest w klasie izolacji H, dopuszczalnej do temperatur 180°C, co czyni go odpowiednim do zastosowań w środowiskach wysokotemperaturowych i różnych aplikacjach przemysłowych.
Specyfikacja elektryczna:
Numer części producenta: OK42HC48-204A-GW
Typ silnika: Silnik krokowy bipolarny
Kąt kroku: 1,8 stopnia
Liczba faz: 2
Moment statyczny: 60Ncm
Prąd fazowy: 2,0A
Napięcie fazowe: 2,8V
Napięcie robocze:12V-36V
Rezystancja fazowa: 1,4omów
Indukcyjność: 3,0mH ± 20%(1KHz)
Klasa izolacji B: 180C(356F);

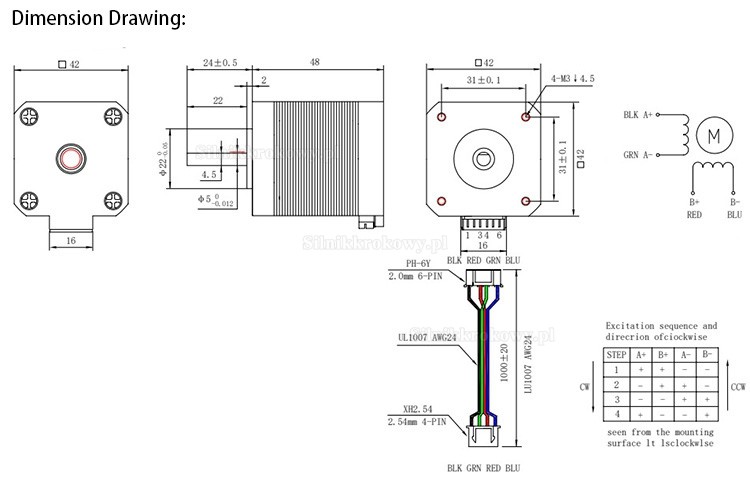

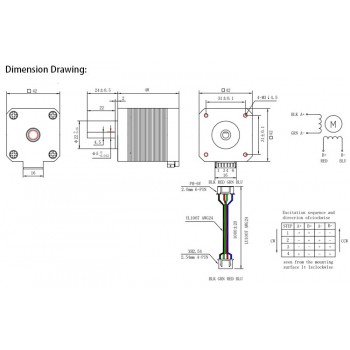

Dane fizyczne:
Wymiary ramy: 42 x 42mm
Długość korpusu: 48mm
Średnica wału: Φ5mm
Długość wału: 24mm
Długość cięcia w kształcie litery D: 22mm
Liczba wyprowadzeń: 4
Długość wyprowadzeń: 500mm
Waga: 360g;
.jpg)
.jpg)
.jpg)
.jpg)
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Rezystancja fazowa (om) | 1,4 |
| Kąt kroku (°) | 1,8 |
| Liczba faz | 2 |
| Prąd fazowy (A) | 2,0 |
| Napięcie fazowe (V) | 2,8 |
| Moment trzymania (Ncm) | 60 |
| Moment trzymania (uncji cala) | 84,96 |
| Indukcyjność (mH) | 3,0 |
| Typ silnika | Silniki krokowe wysokotemperaturowe |
| Specyfikacja fizyczna | |
| Wymiary ramy (mm) | 42x42 |
| Średnica wału (mm) | 5 |
| Długość wału (mm) | 24 |
| Typ wału | D |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Waga (g) | 360 |
| Długość korpusu (mm) | 48 |
| Długość wyprowadzeń (mm) | 500 |
| Długość cięcia w kształcie litery D | 20 |
