Zestaw frezarki CNC 3-osiowej, silnik krokowy Nema 23 3,0 Nm, sterownik i zasilacz impulsowy

Zestaw frezarki CNC 3-osiowej, silnik krokowy Nema 23 3,0 Nm, sterownik i zasilacz impulsowy

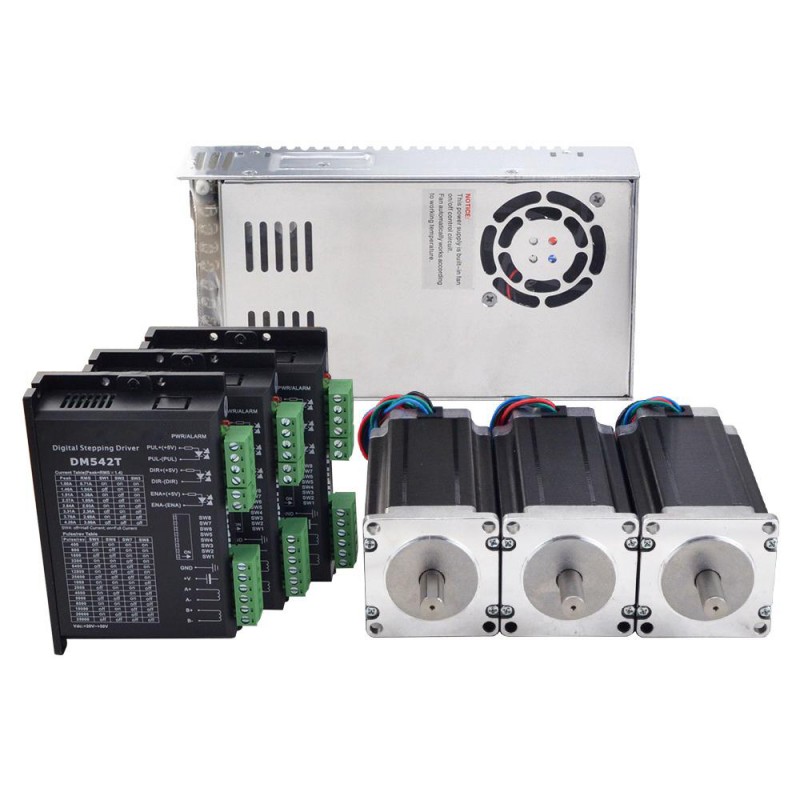

Zestaw CNC zawiera:

3 x Cyfrowy sterownik silnika krokowego 1,0-4,2 A 20-50 V DC do silników krokowych Nema 17, 23, 24

3 x Silnik krokowy Nema 23 Bipolar 3 Nm 4,2 A 57 x 57 x 114 mm 4 przewody CNC

1 x Zasilacz impulsowy 400 W 36 V 11 A 115/230 V

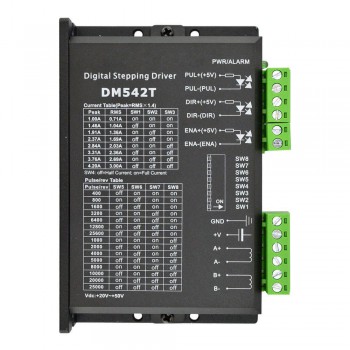

Specyfikacja sterownika

Napięcie wejściowe 20–50 V DC

Antyrezonans zapewnia optymalny moment obrotowy i niweluje niestabilność w średnim zakresie obrotów

Automatyczna identyfikacja silnika i automatyczna konfiguracja parametrów po włączeniu zasilania zapewniają optymalną reakcję z różnymi silnikami

Multi-Stepping pozwala na uzyskanie wyższej rozdzielczości mikrokroku na wejściu o niskiej rozdzielczości, co zapewnia płynniejszy ruch silnika

15 wybieralnych rozdzielczości mikrokroku, w tym 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000

Łagodny start bez „skoku” po włączeniu zasilania

8 wybieralnych prądów szczytowych, w tym 1,00 A, 1,46 A, 1,91 A, 2,37 A, 2,84 A, 3,31 A. 3,76 A, 4,20 A

Częstotliwość wejściowa impulsów do 200 kHz, kompatybilność z TTL, wejście izolowane optycznie

Automatyczna redukcja prądu jałowego

Nadaje się do silników 2- i 4-fazowych

Obsługuje tryb PUL/DIR

Zabezpieczenia przeciwprzepięciowe i przeciwprzepięciowe

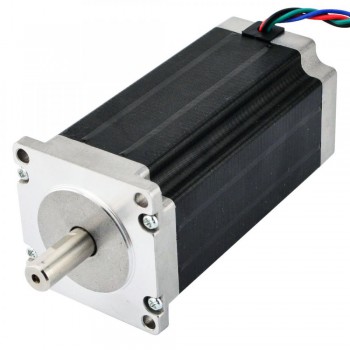

Specyfikacja silnika

Numer części producenta: 23HS45-4204S

Typ silnika: Silnik krokowy bipolarny

Kąt kroku: 1,8 stopnia

Moment trzymania: 3,0Nm

Prąd znamionowy na fazę: 4,2A

Rezystancja fazowa: 0,9omów

Indukcyjność: 3,8mH ± 20%(1KHz)

Wymiary ramy: 57 x 57mm

Długość korpusu: 113mm

Średnica wału: Φ10mm

Długość wału: 24mm

Długość cięcia w kształcie litery D: 20mm

Liczba wyprowadzeń: 4

Długość wyprowadzeń: 400mm

Połączenie

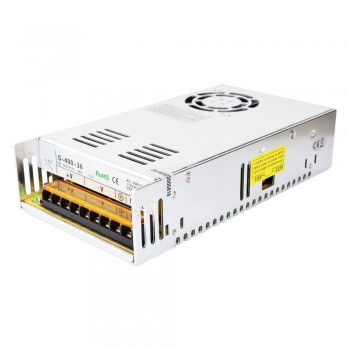

Power Specification

Wyjście 36 V DC 11 A

Zakres napięcia wejściowego AC: 93~132V/176~264VAC

115 V/230 V AC wybierany przełącznikiem

Wymuszone chłodzenie powietrzem za pomocą wbudowanego wentylatora DC

Niskie tętnienia i odchylenia napięcia wyjściowego

Zabezpieczenia przed przetężeniem, przepięciem, zwarciem i przegrzaniem

215*115*50mm (Dł.*Sz.*Wys.)
