Zestaw frezarki CNC 3-osiowej, silnik krokowy Nema 23 3,0 Nm, sterownik i zasilacz – aktualizacja
-
Instrukcje i dokumentacja:
Karta katalogowa silnika:
Krzywa momentu obrotowego silnika:
Instrukcja obsługi sterownika:
Instrukcja obsługi zasilacza:
Nasza cena:1048,40zł
Zestaw frezarki CNC 3-osiowej, silnik krokowy Nema 23 3,0 Nm, sterownik i zasilacz – aktualizacja

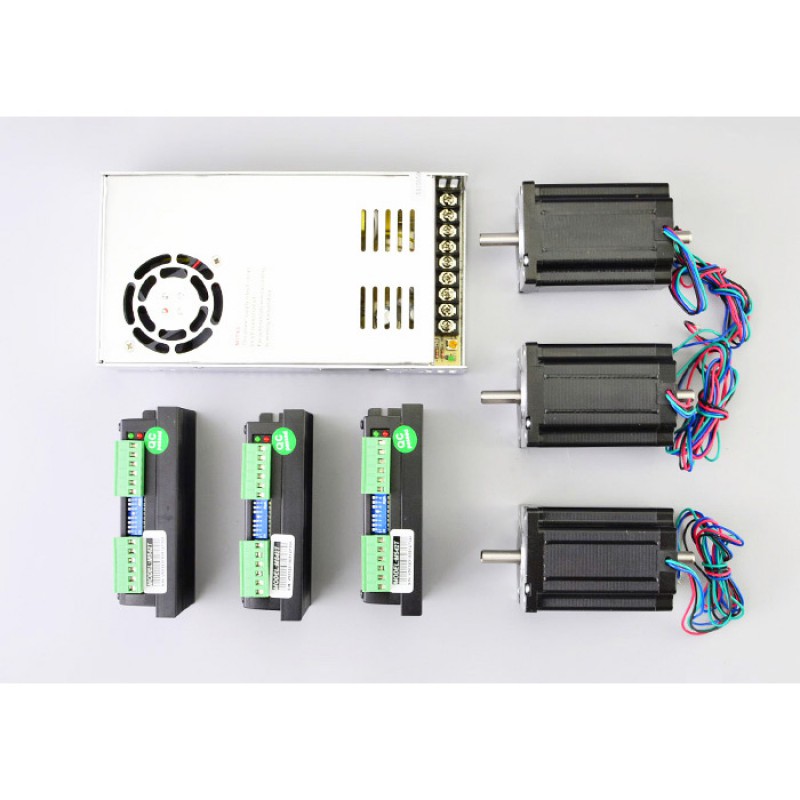

Zestaw CNC zawiera:
- 3 x Cyfrowy sterownik krokowy 1,0-4,2 A 20-50 V DC do silników krokowych Nema 17, 23, 24
- 3 x Silnik krokowy Nema 23 3Nm
- 1 x Zasilacz impulsowy 350 W 36 V 9,7 A 115/230 V

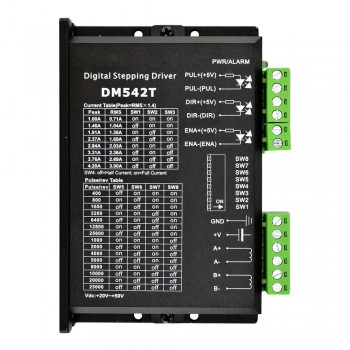

Specyfikacja sterownika
- Napięcie wejściowe 20–50 V DC
- Antyrezonans zapewnia optymalny moment obrotowy i niweluje niestabilność w średnim zakresie obrotów
- Automatyczna identyfikacja silnika i automatyczna konfiguracja parametrów po włączeniu zasilania zapewniają optymalną reakcję z różnymi silnikami
- Multi-Stepping pozwala na uzyskanie wyższej rozdzielczości mikrokroku na wejściu o niskiej rozdzielczości, co zapewnia płynniejszy ruch silnika
- 15 wybieralnych rozdzielczości mikrokroku, w tym 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000
- Łagodny start bez „skoku” po włączeniu zasilania
- 8 wybieralnych prądów szczytowych, w tym 1,00 A, 1,46 A, 1,91 A, 2,37 A, 2,84 A, 3,31 A. 3,76 A, 4,20 A
- Częstotliwość wejściowa impulsów do 200 kHz, kompatybilność z TTL, wejście izolowane optycznie
- Automatyczna redukcja prądu jałowego
- Nadaje się do silników 2- i 4-fazowych
- Obsługuje tryb PUL/DIR
- Zabezpieczenia przeciwprzepięciowe i przeciwprzepięciowe

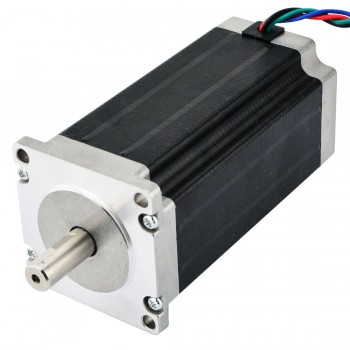

Specyfikacja silnika
- Numer części producenta: 23HS45-3504S
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 3Nm
- Prąd znamionowy na fazę: 3,5A
- Napięcie: 4,2V
- Rezystancja fazowa 1,2omów
- Indukcyjność: 5mH ± 20%(1KHz)
- Wymiary ramy: 57 x 57mm
- Długość korpusu: 113mm
- Średnica wału: Φ10mm
- Długość wału: 24mm
- Długość cięcia w kształcie litery D: 20mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 400mm
- Waga: 1,6kg
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|

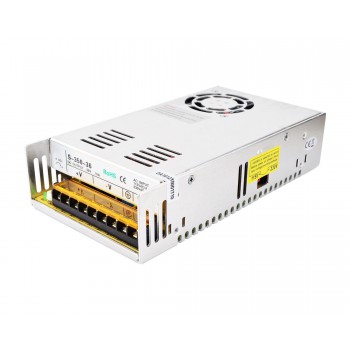

Power Specification
- Wyjście 36 V DC 9,8 A
- Zakres napięcia wejściowego AC: 93~132V/176~264VAC
- 115 V/230 V AC wybierany przełącznikiem
- Wymuszone chłodzenie powietrzem za pomocą wbudowanego wentylatora DC
- Niskie tętnienia i odchylenia napięcia wyjściowego
- Zabezpieczenia przed przetężeniem, przepięciem, zwarciem i przegrzaniem
- 215*115*50mm (Dł.*Sz.*Wys.)
