Zestaw sterownika CNC 3-osiowego, silnik krokowy Nema 23 1,9 Nm i sterownik TB6560

Zestaw sterownika CNC 3-osiowego, silnik krokowy Nema 23 1,9 Nm i sterownik TB6560

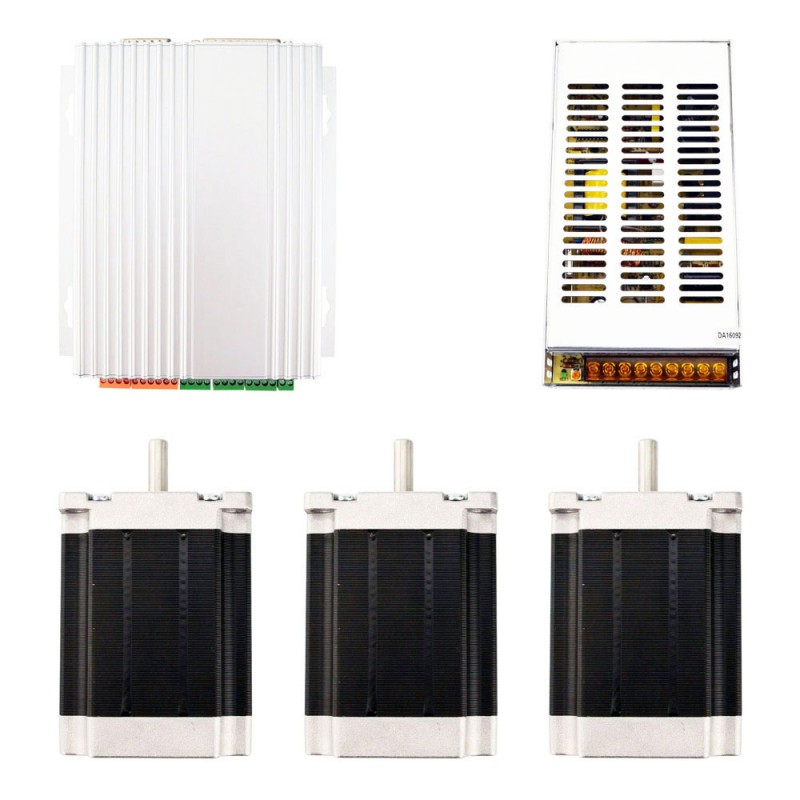

Zestaw CNC zawiera:

• 1 x Płyta sterownika silnika krokowego CNC TB6560 3-osiowego
• 3 x 1,9 Nm (269 uncji) silnika krokowego Nema 23
• 1 x Zasilacz impulsowy 201 W 24 V 8,3 A 115/230 V
• 1 x Kabel równoległy DB25 i instrukcja na płycie CD

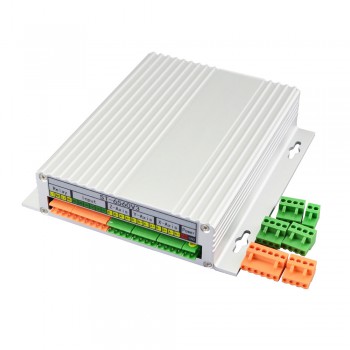

Płyta sterownicza CNC TB6560 3-osiowa

• Układ Toshiba TB6560AHQ – Wysoka moc, maksymalny prąd 3,5 A
• Rozdzielczość: 1, 1/2, 1/8, 1/16 mikrokroku
• Napięcie robocze: DC12-DC30 V, napięcie znamionowe: 24 V
• Regulowany prąd: 100%, 75%, 50%, 20% pełnego prądu za pomocą wbudowanego przełącznika.
• Funkcja redukcji prądu w przypadku braku sygnału, zapobiegająca przegrzewaniu się silnika.
• Zbudowany z przekaźnika 227 V 10 A.
• W zestawie ręczny układ sterowania.
• Zabezpieczenie przed przeciążeniem, przetężeniem i przegrzaniem.
• Zabezpieczenie komputera poprzez zastosowanie izolacji zasilania (1000 V DC) i łącznika optoelektronicznego.
• Obsługuje większość równoległych oprogramowań MACH3, KCAM4, EMC2 itp.
• Zamontowany w aluminiowej obudowie, zapewnia lepsze chłodzenie niż wentylator i bezpieczniejszą ochronę obwodów płytki.

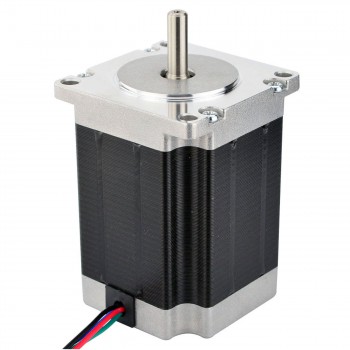

Silnik krokowy

• Numer części producenta: 23HS30-2804S
• Typ silnika: Silnik krokowy bipolarny
• Kąt kroku: 1,8 stopnia
• Moment trzymania: 1,9Nm
• Prąd znamionowy na fazę: 2,8A
• Napięcie: 3,2V
• Rezystancja fazowa 1,13omów
• Indukcyjność: 5,4mH ± 20%(1KHz)
• Wymiary ramy: 57 x 57mm
• Długość korpusu: 76mm
• Średnica wału: Φ6,35mm
• Długość wału: 21mm
• Liczba wyprowadzeń: 4
• Długość wyprowadzeń: 500mm
• Waga: 1100g

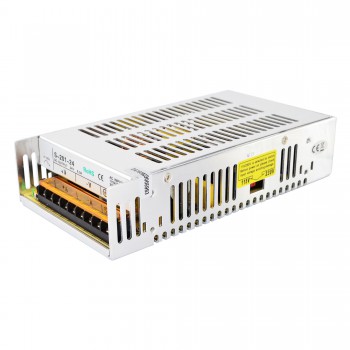

Zasilacz impulsowy

• Wyjście 24 V DC 8,3 A
• Zakres napięcia wejściowego AC: 93~132V/176~264VAC
• 115 V/230 V AC wybierany przełącznikiem
• Swobodne chłodzenie konwekcyjne
• Niskie tętnienia i odchylenia napięcia wyjściowego
• Zabezpieczenia przed przetężeniem, przepięciem, zwarciem i przegrzaniem
• 215*115*50mm (Dł.*Sz.*Wys.)
