Zestaw sterownika CNC 3-osiowego, silnik krokowy Nema 34 13,0 Nm, sterownik i zasilacz impulsowy

Zestaw sterownika CNC 3-osiowego, silnik krokowy Nema 34 13,0 Nm, sterownik i zasilacz impulsowy

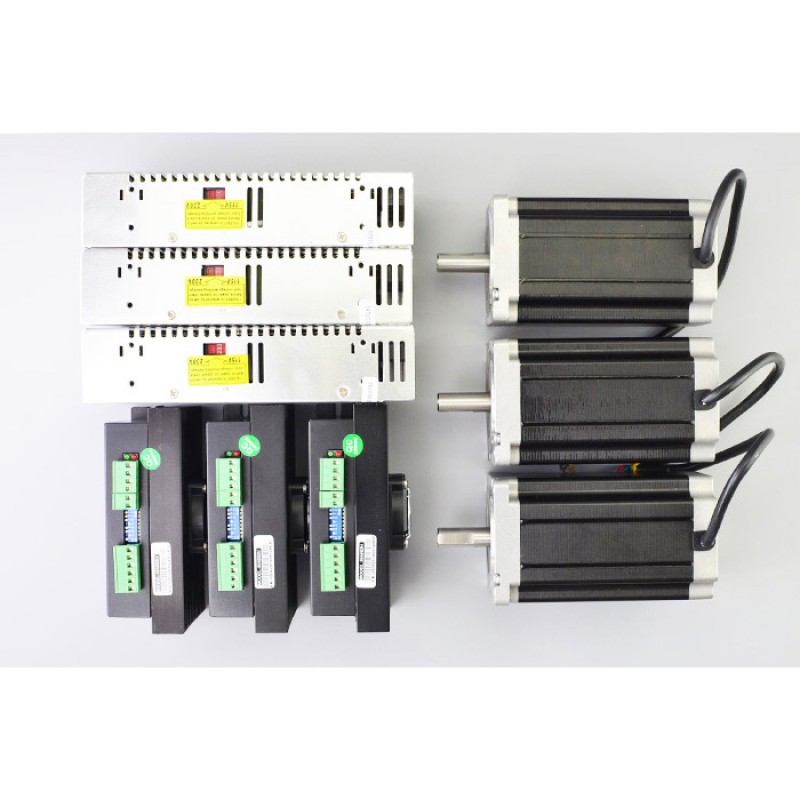

Zestaw CNC zawiera:

• 3 x Sterownik silnika krokowego 2,4-7,2 A maks. 80 V AC lub 110 V DC MA860H
• 3 x 13 Nm silnika krokowego Nema 34
• 3 x Zasilacz impulsowy 350 W 60 V 5,9 A 115/230 V

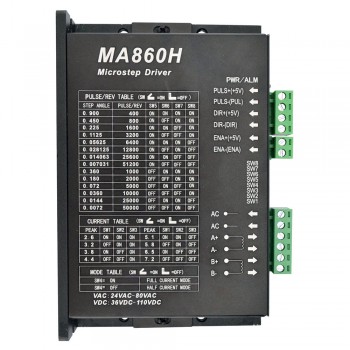

Specyfikacja sterownika

• Wysoka wydajność, ekonomiczność
• Napięcie zasilania do 80 V AC lub +110 V DC
• Prąd wyjściowy do 7,2 A
• Technologia samoregulacji
• Technologia sterowania prądem czysto sinusoidalnym
• Częstotliwość impulsów wejściowych do 300 kHz
• Zgodność z TTL i optycznie izolowane wejście
• Automatyczna redukcja prądu jałowego
• 16 wybieralnych rozdzielczości w systemie dziesiętnym i binarnym, do 51 200 kroków/obrót
• Nadaje się do silników 2- i 4-fazowych
• Zabezpieczenie przed zwarciem, przepięciem, przetężeniem i zwarciem

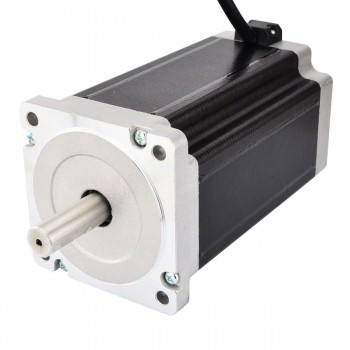

Specyfikacja silnika

• Numer części producenta: 34HS59-5004S
• Typ silnika: Silnik krokowy bipolarny
• Kąt kroku: 1,8 stopnia
• Moment trzymania: 13Nm
• Prąd znamionowy na fazę: 5A
• Napięcie: 5V
• Rezystancja fazowa 1omów
• Indukcyjność: 11mH ± 20%(1KHz)
• Wymiary ramy: 86 x 86mm
• Długość korpusu: 150mm
• Średnica wału: Φ14mm
• Długość wału: 37mm
• Długość cięcia w kształcie litery D: 25mm
• Liczba wyprowadzeń: 4
• Długość wyprowadzeń: 500mm
• Waga: 5kg

Połączenie

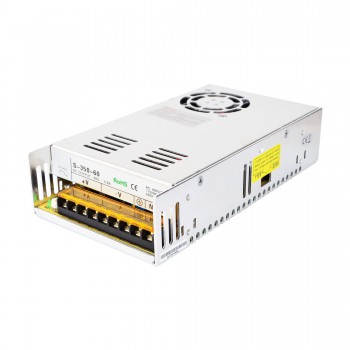

Power Specification

• Wyjście 60 V DC 5,9 A
• Zakres napięcia wejściowego AC: 93~132V/176~264VAC
• 115 V/230 V AC wybierany przełącznikiem
• Wymuszone chłodzenie powietrzem za pomocą wbudowanego wentylatora DC
• Niskie tętnienia i odchylenia napięcia wyjściowego
• Zabezpieczenia przed przetężeniem, przepięciem, zwarciem i przegrzaniem
• 215*115*50mm (Dł.*Sz.*Wys.)
