Zestaw silnik krokowy ze sterownikiem Nema 34 1-MA860H-34HS59 13,0 Nm 1,8 stopnia

Zestaw silnik krokowy ze sterownikiem Nema 34 1-MA860H-34HS59 13,0 Nm 1,8 stopnia

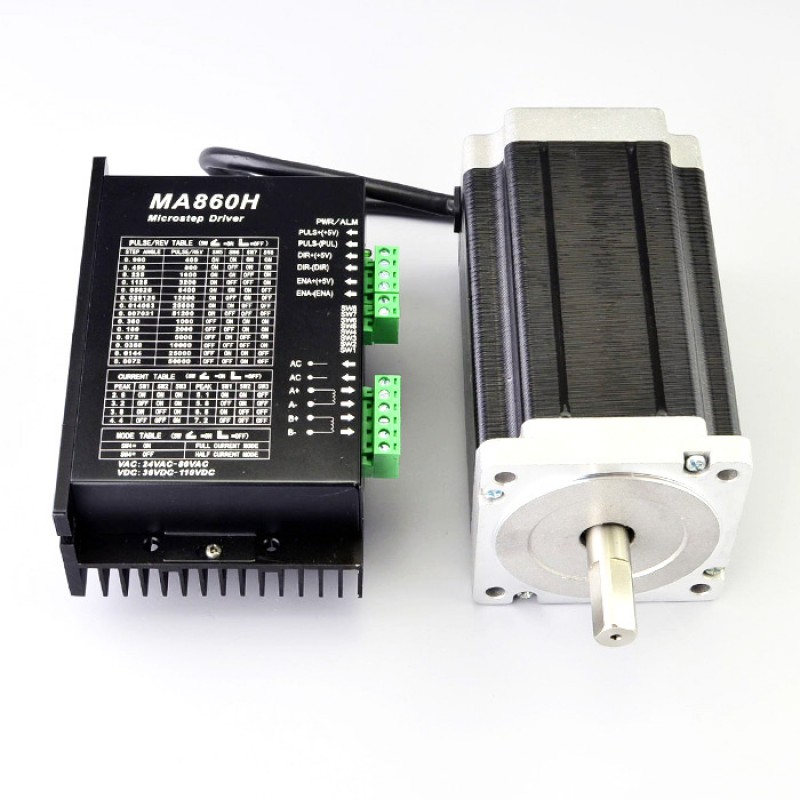

Zestaw CNC zawiera:

• 1 x Cyfrowy napęd krokowy 2,4-7,2 A 18-80 V AC lub 36-110 V DC do silnika Nema 34
• 1 x Silnik krokowy CNC Nema 34 o wysokim momencie obrotowym 13 Nm 5 A 86 x 86 x 150 mm

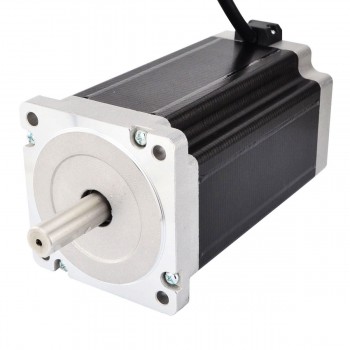

Specyfikacja silnika

• Numer części producenta: 34HS59-5004S
• Typ silnika: Silnik krokowy bipolarny
• Kąt kroku: 1,8 stopnia
• Moment trzymania: 13Nm
• Prąd znamionowy na fazę: 5A
• Napięcie: 5V
• Rezystancja fazowa 1omów
• Indukcyjność: 11mH ± 20%(1KHz)
• Wymiary ramy: 86 x 86mm
• Długość korpusu: 150mm
• Średnica wału: Φ14mm
• Długość wału: 37mm
• Długość cięcia w kształcie litery D: 25mm
• Liczba wyprowadzeń: 4
• Długość wyprowadzeń: 500mm
• Waga: 1,2kg

Połączenie

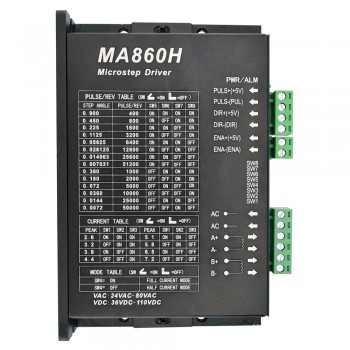

Specyfikacja sterownika

• Wysoka wydajność, ekonomiczność
• Napięcie zasilania do 80 V AC lub +110 V DC
• Prąd wyjściowy do 7,2 A
• Technologia samoregulacji
• Technologia sterowania prądem czysto sinusoidalnym
• Częstotliwość impulsów wejściowych do 300 kHz
• Zgodność z TTL i optycznie izolowane wejście
• Automatyczna redukcja prądu jałowego
• 16 wybieralnych rozdzielczości w systemie dziesiętnym i binarnym, do 51 200 kroków/obrót
• Nadaje się do silników 2- i 4-fazowych
• Zabezpieczenie przed zwarciem, przepięciem, przetężeniem i zwarciem
