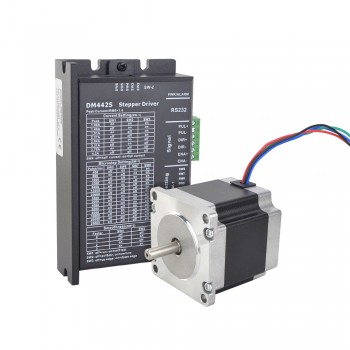

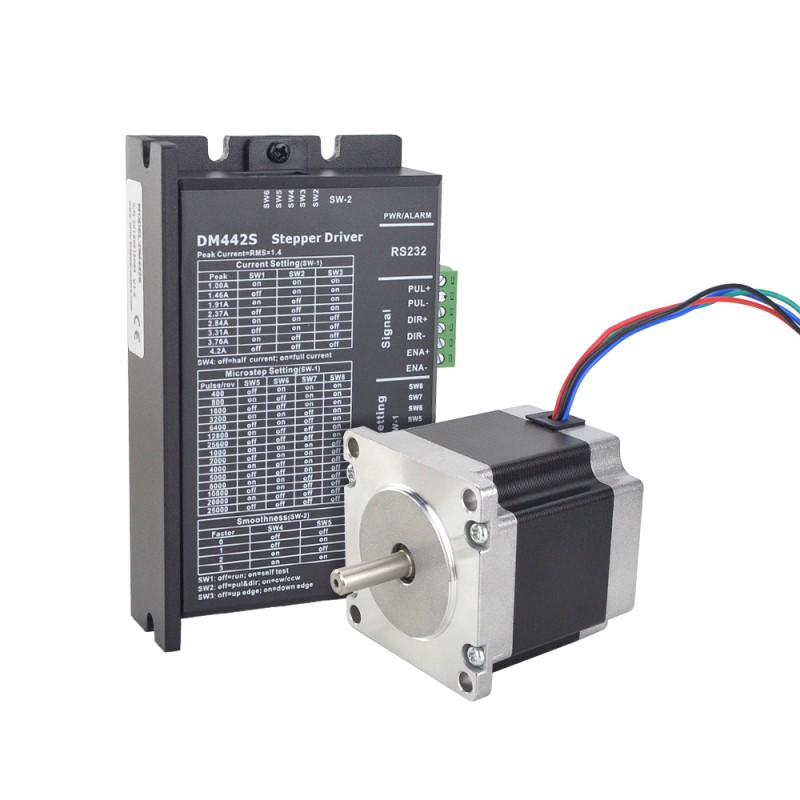

Zestaw silnika krokowego Nema 23 + sterownik 1,26 Nm 1-DM442S-23HS22 silnik krokowy ze sterownikiem
-
Instrukcje i dokumentacja:
Karta katalogowa silnika:
Instrukcja obsługi sterownika:
Nasza cena:168,22zł
Zestaw silnika krokowego Nema 23 + sterownik 1,26 Nm 1-DM442S-23HS22 silnik krokowy ze sterownikiem
Zestaw CNC zawiera:
- 1 x Mały cyfrowy sterownik krokowy, prąd skuteczny maks. 3 A, 24-48 V DC, PUL/DIR i CW/CCW
- 1 x Silnik krokowy Nema 23 23HS22-2804S 1,8 stopnia 1,26 Nm 2,5 V 4 przewody

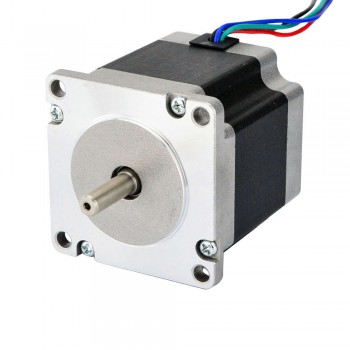

Specyfikacja silnika
- Numer części producenta: 23HS22-2804S
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 1,26Nm(178,4uncji cala)
- Prąd znamionowy na fazę: 2,8A
- Napięcie: 2,5
- Rezystancja fazowa 0,9omów
- Indukcyjność: 2,5mH ± 20%(1KHz)
- Wymiary ramy: 57 x 57mm
- Długość korpusu: 56mm
- Średnica wału: Φ6,35mm
- Długość wału: 21mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 300mm
- Waga: 700g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|

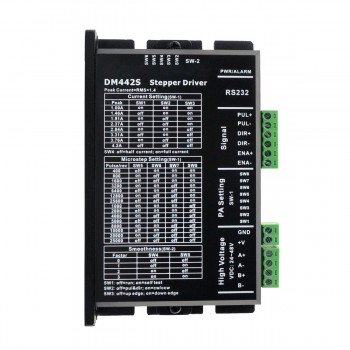

Specyfikacja sterownika
- Napięcie wejściowe: DC24V~48V
- Maksymalna częstotliwość impulsów: 200 kb/s
- Domyślna prędkość komunikacji: 57,6 kb/s
- Wartość przepięcia: 60 V
- Wymiary całkowite(mm): 115,7x69,3x26,65
- Waga: około 260g
- Środowisko: Unikać kurzu, mgły olejowej i gazów korozyjnych
- Temperatura pracy: 0~70℃
- Temperatura przechowywania: -20℃~+80℃
- Wilgotność: 40~90%RH
- Metoda chłodzenia: Chłodzenie naturalne lub wymuszone
| Specyfikacja zestawu CNC | |
|---|---|
| Pętla otwarta/Pętla zamknięta | Pętla otwarta |
| Specyfikacja silnika | |
| Długość korpusu (mm) | 56 |
| Moment trzymania (Ncm) | 126 |
| Moment trzymania (uncji cala) | 178,4 |
| Indukcyjność (mH) | 2,5 |
| Długość wyprowadzeń (mm) | 300 |
| Rozmiar silnika Nema | Nema 23 |
| Liczba wyprowadzeń | 4 |
| Rezystancja fazowa (om) | 0,9 |
| Prąd znamionowy (A) | 2,8 |
| Średnica wału (mm) | 6,35 |
| Długość wału (mm) | 21 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja sterownika krokowego | |
| Maksymalny impuls wejściowy (kHz) | 200 |
| Mikrokrok (kroki/obrót) | 400-25000 |
| Prąd wyjściowy (A) | 1 - 4,2 |
| Napięcie wejściowe (V) | 24-48VDC |
| Specyfikacja fizyczna | |
| Waga (g) | 1150 |
