Silnik krokowy Nema 42 + sterownik silnika krokowego 1-DM2282-42HS59 22,0 Nm 1,8 stopnia

Silnik krokowy Nema 42 + sterownik silnika krokowego 1-DM2282-42HS59 22,0 Nm 1,8 stopnia

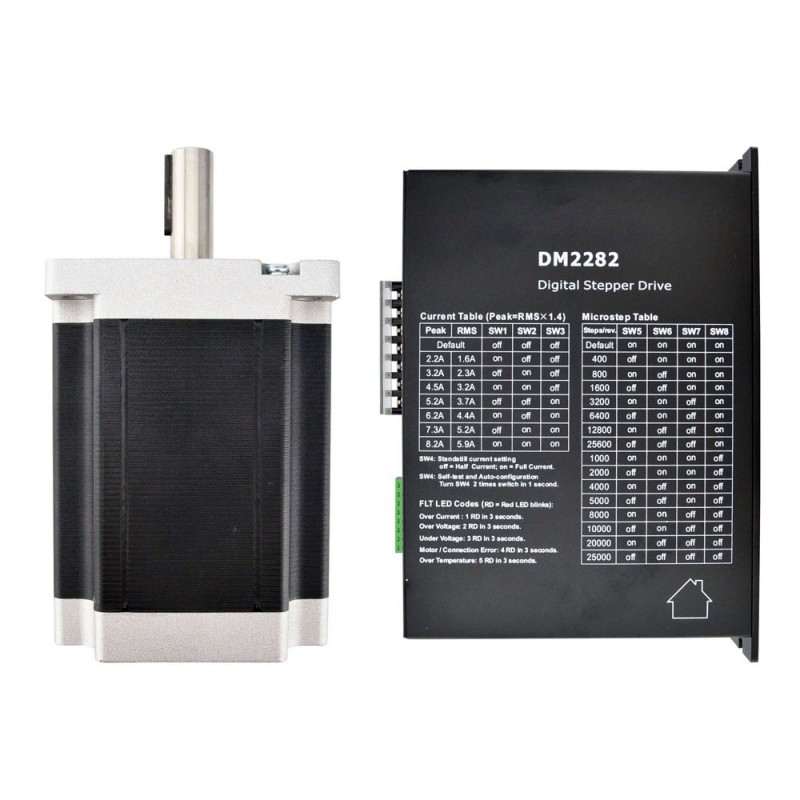

Zestaw CNC zawiera:

• 1 x Sterownik silnika krokowego Leadshine DM2282 80-220 VAC z prądem 0,5-8,2 A
• 1 x Silnik krokowy CNC Nema 42 bipolarny 30 Nm 8 A 110 x 201 mm 4 przewody

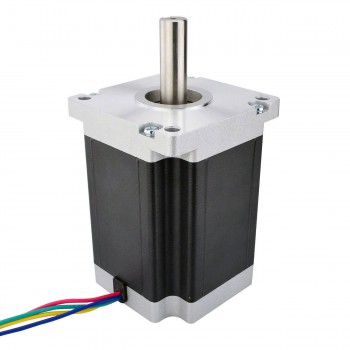

Specyfikacja silnika

• Numer części producenta: 42HS59-6004S
• Typ silnika: Silnik krokowy bipolarny
• Kąt kroku: 1,8 stopnia
• Moment trzymania: 22Nm
• Prąd znamionowy na fazę: 6A
• Napięcie: 4,8V
• Rezystancja fazowa 0,8omów
• Indukcyjność: 14mH ± 20%(1KHz)
• Wymiary ramy: 110 x 110mm
• Długość korpusu: 150mm
• Średnica wału: Φ19mm
• Długość wału: 55,37mm
• Długość wału wpustowego: 35mm
• Liczba wyprowadzeń: 4
• Długość wyprowadzeń: 500mm
• Waga: 1,2kg

Połączenie

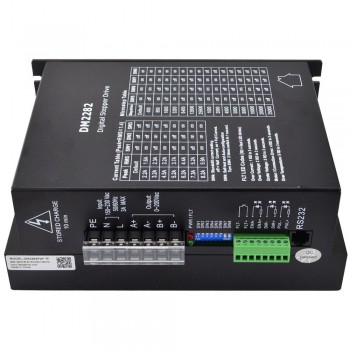

Specyfikacja sterownika

• Multi-Stepping pozwala na uzyskanie wyższej rozdzielczości mikrokroku na wejściu o niskiej rozdzielczości, co zapewnia płynniejszy ruch silnika
• Technologia automatycznej identyfikacji silnika i automatycznej konfiguracji parametrów zapewnia optymalną reakcję na różne silniki
• Antyrezonans zapewnia optymalny moment obrotowy i niweluje niestabilność w średnim zakresie obrotów
• Rozdzielczość mikrokroku programowalna, od pełnego kroku do 102 400. Można ją również ustawić za pomocą przełączników DIP.
• Łagodny start bez „skoku” po włączeniu zasilania
• Napięcie zasilania do +220 V AC
• Prąd wyjściowy programowalny, od 0,5 A do 8,2 A. Można go również ustawić za pomocą przełączników DIP.
• Maximum frequency: 200KHz
• Zgodność z TTL i optycznie izolowane wejście
• Automatyczna redukcja prądu jałowego (stopień redukcji można skonfigurować programowo)
• Nadaje się do silników 2- i 4-fazowych
• Obsługuje tryby PUL/DIR i CW/CCW
• Zabezpieczenia przed przepięciem, zbyt niskim napięciem, przetężeniem i błędem fazy
