Zestaw silnika krokowego Nema 23 + sterownik 1,9 Nm 1-DM542T-23HS30 silnik krokowy ze sterownikiem

Zestaw silnika krokowego Nema 23 + sterownik 1,9 Nm 1-DM542T-23HS30 silnik krokowy ze sterownikiem

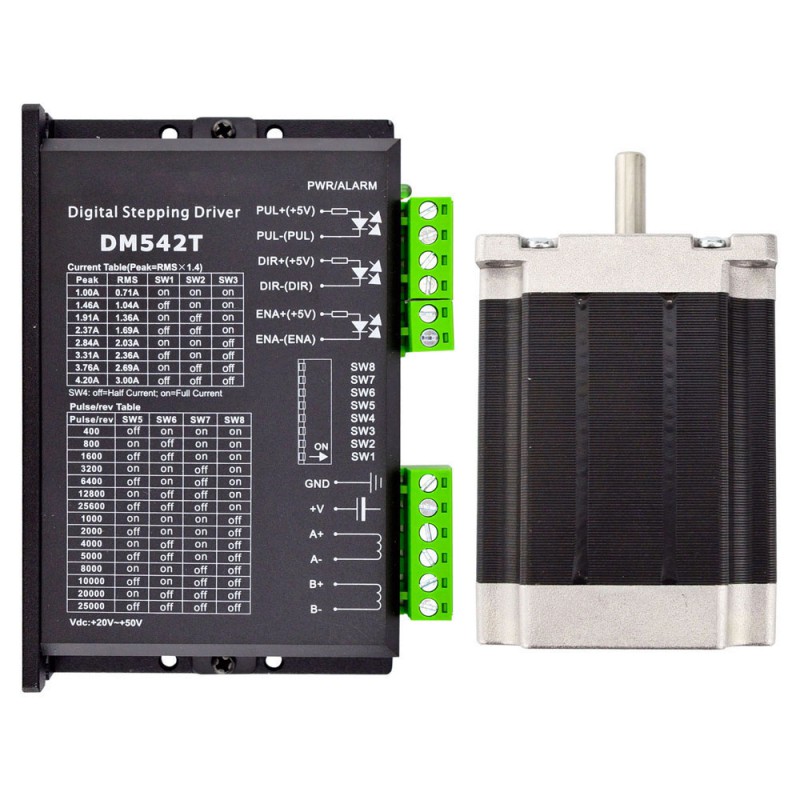

Zestaw CNC zawiera:

• 1 x Cyfrowy sterownik krokowy 1,0-4,2 A 20-50 V DC do silników krokowych Nema 17, 23, 24

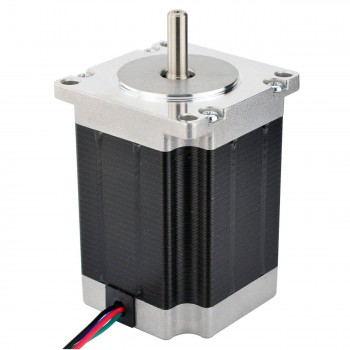

• 1 x Silnik krokowy Nema 23 23HS30-2804S 3,2 V 1,8 stopnia 1,9 Nm 4 przewody

Specyfikacja silnika

• Numer części producenta: 23HS30-2804S
• Typ silnika: Silnik krokowy bipolarny
• Kąt kroku: 1,8 stopnia
• Moment trzymania: 1,9Nm
• Prąd znamionowy na fazę: 2,8A
• Napięcie: 3,2
• Rezystancja fazowa 1,13omów
• Indukcyjność: 5,4mH ± 20%(1KHz)
• Wymiary ramy: 57 x 57mm
• Długość korpusu: 76mm
• Średnica wału: Φ6,35mm
• Długość wału: 21mm
• Długość cięcia w kształcie litery D: 15mm
• Liczba wyprowadzeń: 4
• Długość wyprowadzeń: 500mm
• Waga: 1,2kg

Połączenie

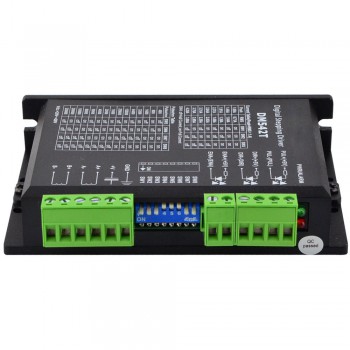

Specyfikacja sterownika

• Napięcie wejściowe 20–50 V DC
• Antyrezonans zapewnia optymalny moment obrotowy i niweluje niestabilność w średnim zakresie obrotów
• Automatyczna identyfikacja silnika i automatyczna konfiguracja parametrów po włączeniu zasilania zapewniają optymalną reakcję z różnymi silnikami
• Multi-Stepping pozwala na uzyskanie wyższej rozdzielczości mikrokroku na wejściu o niskiej rozdzielczości, co zapewnia płynniejszy ruch silnika
• 15 wybieralnych rozdzielczości mikrokroku, w tym 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000
• Łagodny start bez „skoku” po włączeniu zasilania
• 8 wybieralnych prądów szczytowych, w tym 1,00 A, 1,46 A, 1,91 A, 2,37 A, 2,84 A, 3,31 A. 3,76 A, 4,20 A
• Częstotliwość wejściowa impulsów do 200 kHz, kompatybilność z TTL, wejście izolowane optycznie
• Automatyczna redukcja prądu jałowego
• Nadaje się do silników 2- i 4-fazowych
• Obsługuje tryb PUL/DIR
• Zabezpieczenia przeciwprzepięciowe i przeciwprzepięciowe
