Zestaw silnika krokowego Nema 34 z zamkniętą pętlą 1-OK2D86BH-34HE59 12,0Nm ze sterownikiem i kablem

Zestaw silnika krokowego Nema 34 z zamkniętą pętlą 1-OK2D86BH-34HE59 12,0Nm ze sterownikiem i kablem

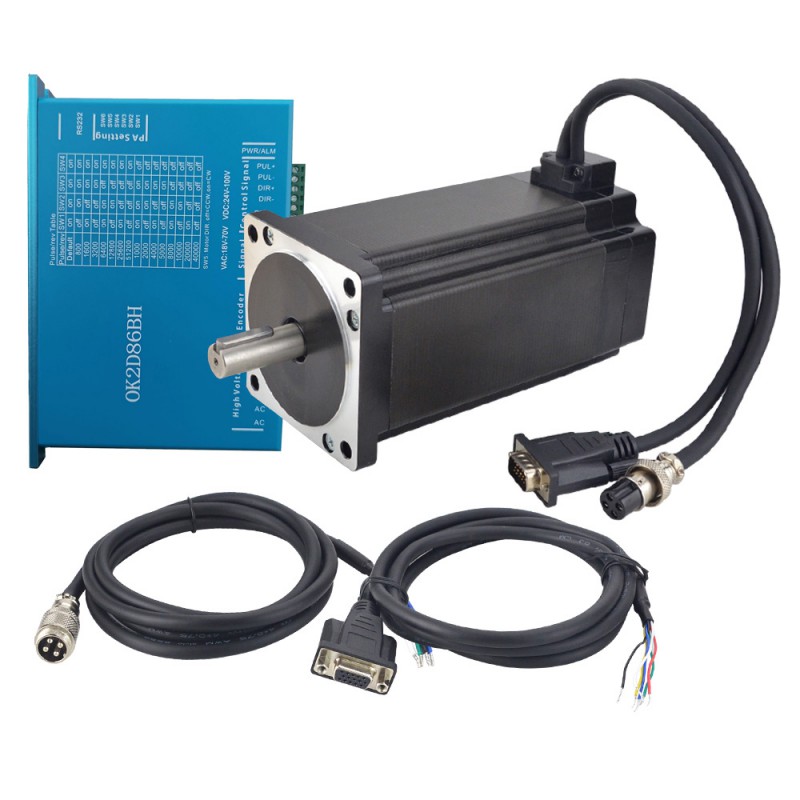

Zestaw CNC zawiera:

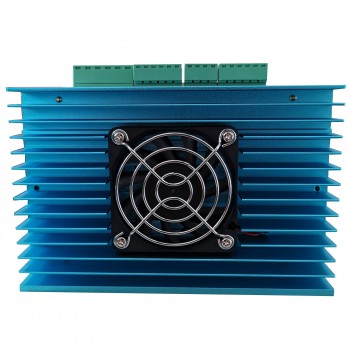

• 1 x Sterownik silnika krokowego z zamkniętą pętlą 0~6A 24~100VDC OK2D86BH (z chłodnicą i wentylatorem) do silnika krokowego Nema 34
• 1 x Silnik krokowy Nema 34 z zamkniętą pętlą serii E, enkoder 12,0 Nm, 1000CPR

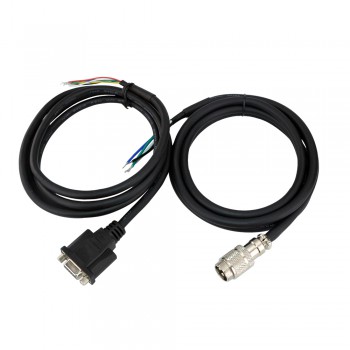

• 1 x Przewód przedłużający enkodera o długości 1,7 m do sterownika silnika krokowego z zamkniętą pętlą
• 1 x Przewód przedłużający do silnika RV-4 AWG18 o długości 1,7 m z wtyczką lotniczą GX16

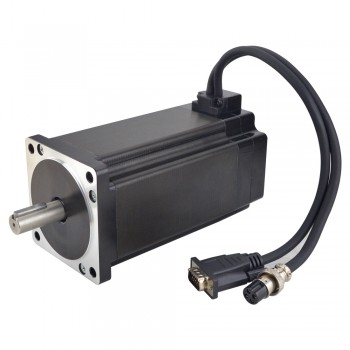

Specyfikacja silnika

• Numer części: 34HE59-6004D-E1000
• Liczba faz: 2
• Moment trzymania: 12,0 Nm
• Prąd znamionowy na fazę: 6,0 A
• Rezystancja fazowa 0,7 omów± 10%
• Indukcyjność: 7,9 mH ± 20%(1KHz)
• Wymiary ramy: 86 x 86 mm
• Długość korpusu: 150,5 mm
• Średnica wału: Φ14 mm
• Długość wału: 37 mm
• Długość wału wpustowego: 25 mm
• Długość wyprowadzeń: 300 mm

Specyfikacja enkodera

• Napięcie sterownikiem: 5V
• Prąd wyjściowy: 55mA
• Rozdzielczość: 1000cpr
• Sygnał wyjściowy: 2 Kanały
• Średnica otworu: Φ8mm
• Częstotliwość wyjściowa: ≤1MHz
• Prędkość obrotowa: ≤5000 obr./min

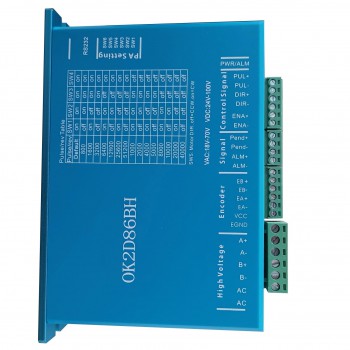

Specyfikacja sterownika

• • Model:OK2D86BH
  • Napięcie zasilania: 24 to 100 VDC, 18-70 VAC
  • Prąd wyjściowy: Up to 6.0 A peak (depends on load)
  • Częstotliwość wejściowa impulsów: 300 kHz
  • Temperatura pracy: 0 to 60°C
  • Wilgotność podczas pracy: od 40 do 90% RH
  • Weight Około. 567g
  • Wymiary: 149 x 53x 96 mm.
• • Zastosowanie nowego, 32-bitowego, dwurdzeniowego układu DSP do sterowania silnikiem;
  • Statyczny i dynamiczny stosunek prądu może być ustawiany automatycznie;
  • Zastosowanie zaawansowanych algorytmów sterowania wektorowego prądu, prędkości i położenia w pętli zamkniętej;

Połączenie
