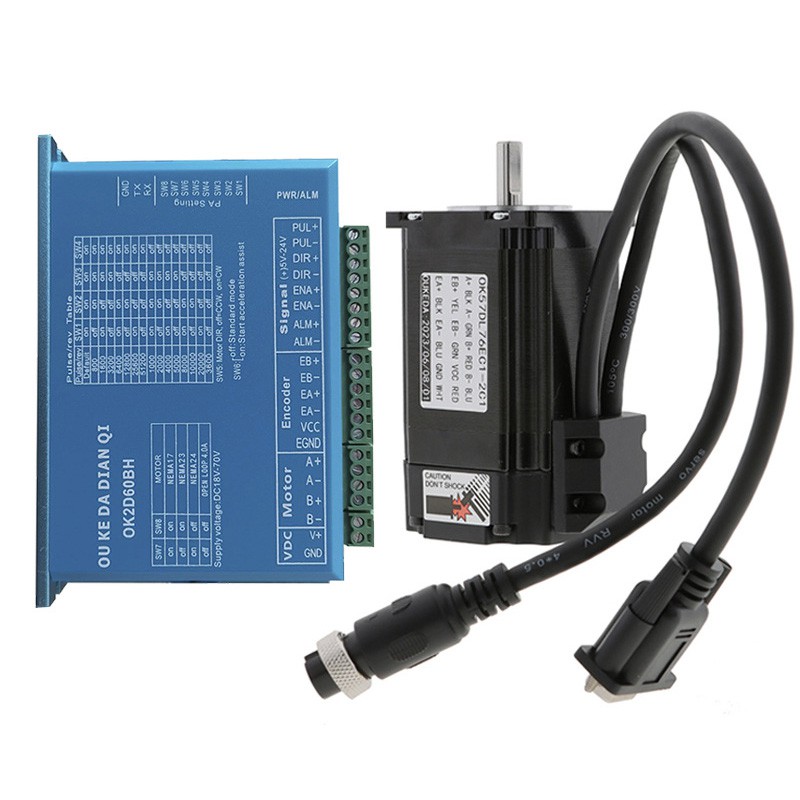

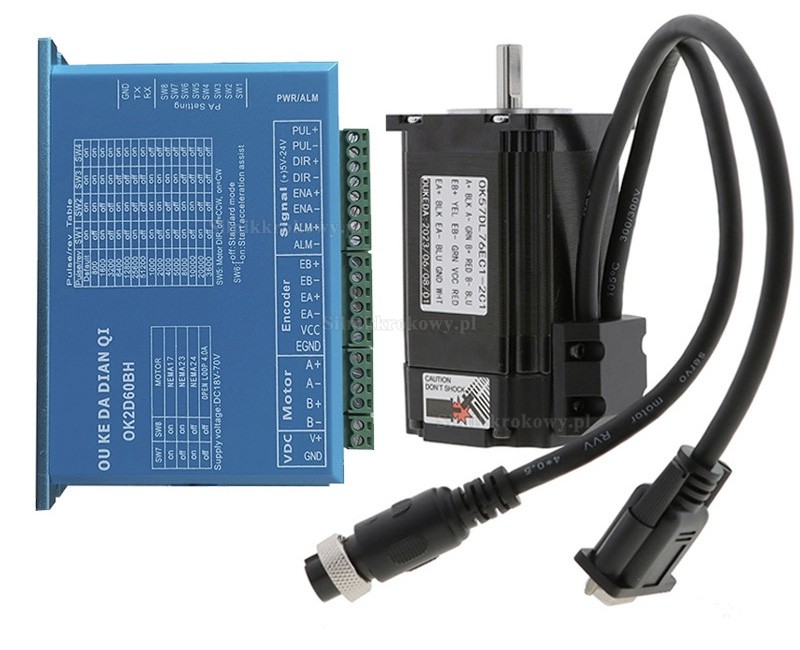

Zestaw silnika krokowego Nema23 z zamkniętą pętlą OUKEDA OK57DL76EC1-2C1+OK2D60BH 2,0 Nm 1,8 stopnia ze sterownik OK2D60BH

Zestaw silnika krokowego Nema23 z zamkniętą pętlą OUKEDA OK57DL76EC1-2C1+OK2D60BH 2,0 Nm 1,8 stopnia ze sterownik OK2D60BH

Jest to dwufazowy dwubiegunowy zestaw silnika krokowego z zamkniętą pętlą, obejmujący silnik OK57DL76EC1-2C1 oraz sterownik OK2D60BH. Silnik charakteryzuje się kątem skoku 1,8° i momentem przytrzymania 2,0 Nm, z prądem fazowym 2,8A. Jest kompatybilny z zakresem napięcia 20-48 VDC. Dzięki wymiarowi obudowy Nema 23 (57mm x 57mm) oraz wałowi o średnicy 8mm, zestaw przeznaczony jest do szerokiego zakresu zastosowań przemysłowych i automatyki.

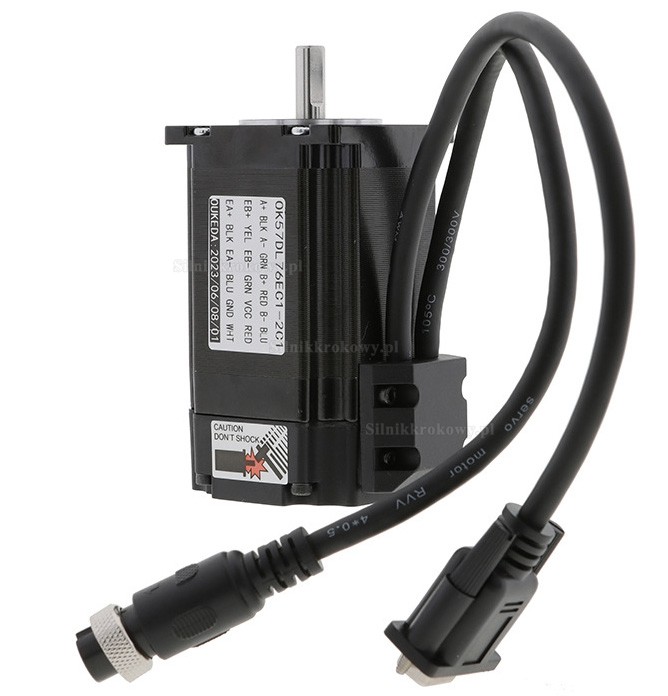

Specyfikacja elektryczna
Numer części producenta: OK57DL76EC1-2C1
Liczba faz: 2
Kąt kroku: 1,8 stopnia
Moment trzymania: 2,0 Nm
Prąd fazowy: 2,8A
Napięcie fazowe: 2,0DVC
Napięcie znamionowe: 20-48VDC
Rezystancja fazowa: 1,13 omów± 10%
Indukcyjność: 3,6 mH ± 20%(1KHz)


Dane fizyczne

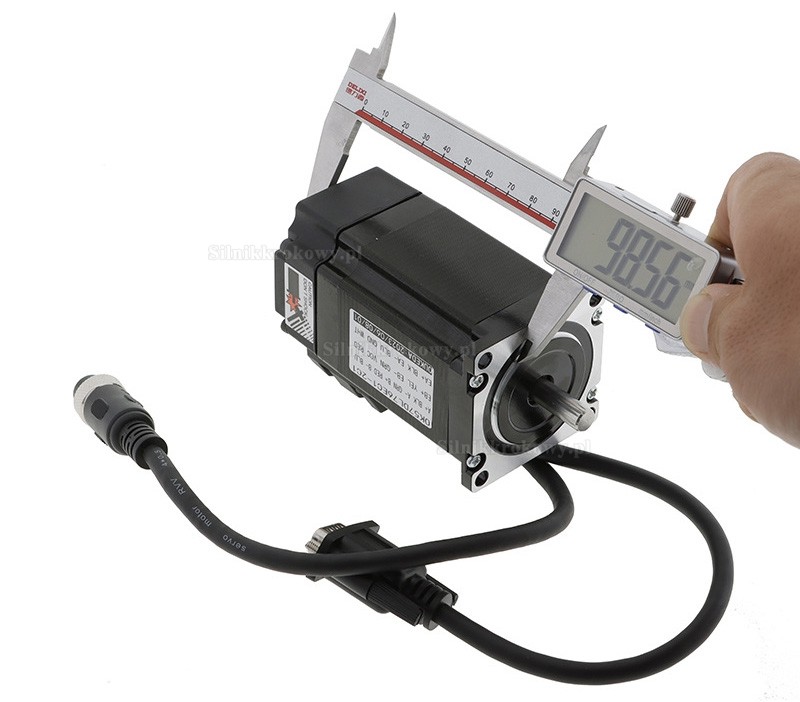

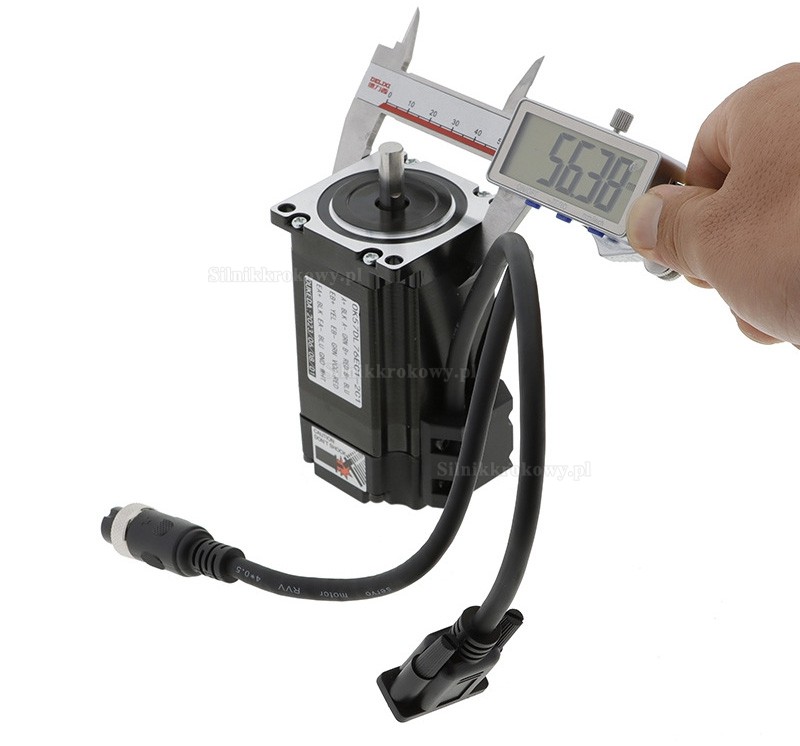

Wymiary ramy: 57 x 57 mm
Długość korpusu: 76 mm
Średnica wału: Φ8 mm
Długość wału: 21 mm
Długość wału z wycięciem D: 15 mm
Długość wyprowadzeń: 300 mm
Waga: 1,6kg;

Closed Loop Stepper Driver 0~5.6A 16~70VDC for Nema 23, Nema 24 Stepper Motor

Najważniejsze cechy:
Pętla zamknięta, eliminuje utratę synchronizacji
Szerszy zakres działania – wyższy moment obrotowy i wyższa prędkość
Mniejsze nagrzewanie się silnika i większa wydajność
Nie wymaga dużego marginesu momentu obrotowego
Brak strojenia i zawsze stabilna praca
Szybka reakcja, brak opóźnień i praktycznie zerowy czas stabilizacji
Wysoki moment obrotowy przy rozruchu i niskich prędkościach, wysoka sztywność w stanie spoczynku
Oferuje wydajność porównywalną z serwosilnikiem przy znacznie niższych kosztach;

Parametry wydajności:
Zastosowanie nowego, 32-bitowego, dwurdzeniowego układu DSP do sterowania silnikiem;
Zastosowanie zaawansowanych algorytmów sterowania wektorowego prądu, prędkości i położenia w pętli zamkniętej;
Statyczny i dynamiczny stosunek prądu może być ustawiany automatycznie;
Silnik jest wyposażony w 1000-liniowy, precyzyjny encoder;
Izolowane optoizolatorem wejście sygnału różnicowego;
Częstotliwość odpowiedzi impulsowej może sięgać 300 kHz;
Podział na 16 ustawień (800–51200), aby spełnić wymagania większości klientów;
Posiada kilka funkcji zabezpieczających, takich jak zabezpieczenie przed przetężeniem, przepięciem, przekroczeniem prędkości, przegrzaniem i nadmiernym błędem śledzenia.

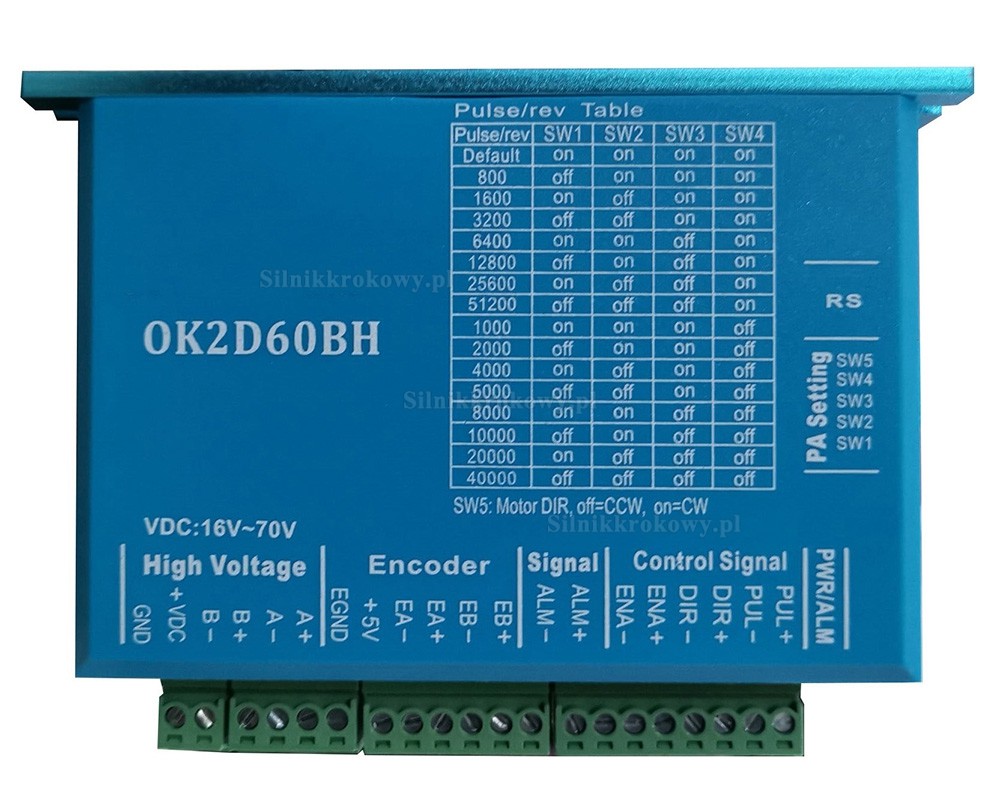

Specyfikacja:

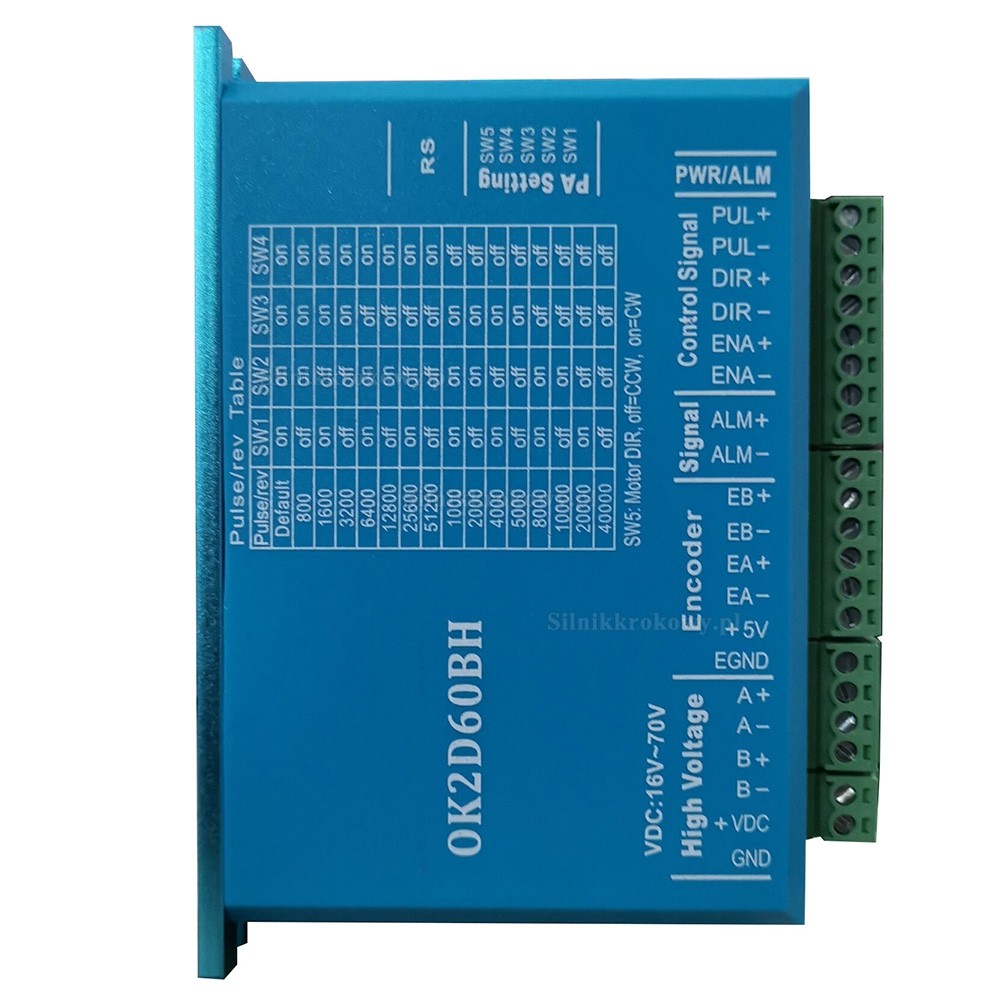

Model:OK2D60BH
Szczytowy prąd wyjściowy: 0~5,6A
Napięcie wejściowe: +16~70VDC (typowo 36 V DC)
Prąd sygnału logicznego: 7~16mA (typowo 10 mA)
Częstotliwość sygnału wejściowego impulsowego: 0~200kHz
Prąd enkodera:50mA
Rezystancja izolacji: 500MΩ
Waga:280g

Środowisko pracy i inne parametry(Tj = 25℃/77℉):
Chłodzenie: Chłodzenie naturalne lub wymuszone
Środowisko: Unikać kurzu, mgły olejowej i gazów korozyjnych
Temperatura otoczenia: 0℃ － 50℃
Wilgotność: 40%RH－90%RH
Temperatura pracy: maks. 70℃
Wibracje: Maks. 5,9 m/s²
Temperatura przechowywania: -20℃ －+80℃;

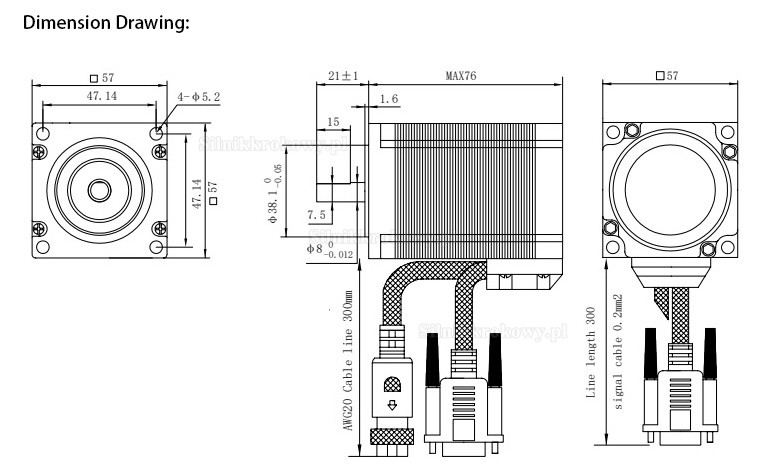

Install Size Picture:
